多回路弯折紫铜换热盘管结构设计

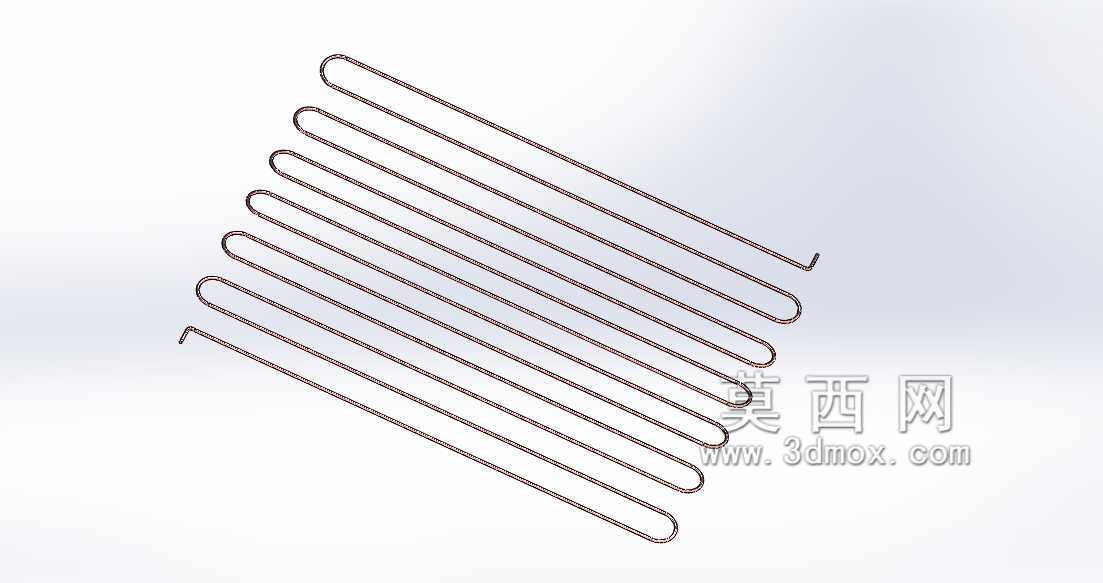

　　这类多回程弯折的紫铜盘管，在小型制冷机组、恒温实验设备、小型液压站油温冷却回路里的应用占比很高，不少做桌面级温控设备的结构工程师在选型时，会优先考虑这种连续弯折无焊接点的盘管结构，毕竟多一道焊口就多一处泄漏风险，尤其是在冷媒或者导热油循环的回路里，焊口位置长期受温度交变应力影响，很容易出现微渗的问题，后期排查故障的成本极高。从结构设计的角度看，这种连续蛇形弯折的结构，首先要控制的是每一段直管段的平行度，弯折处的弯曲半径不能小于铜管外径的2.5倍，要是弯曲半径过小，弯折位置的铜管内壁会出现褶皱，直接增大介质流动的沿程阻力，严重时还会造成弯折处截面变形，通流面积下降30%以上，直接影响整个换热回路的循环效率。

　　在实际安装场景里，这种盘管不需要额外做固定支架的复杂设计，只要在两端直管段预留足够的安装余量，通过管接头直接对接循环管路即可，整体的安装边界可以根据设备内部的腔体尺寸调整弯折的段数和单段直管长度，比如在容积20L的恒温油槽里，通常会布置8到10段直管段的盘管，总换热面积可以达到0.3平方米左右，完全能满足常温到150摄氏度区间的油温换热需求。设计时还要注意两端引出段的朝向，要和设备内部的管路接口位置匹配，避免安装时出现额外的管路弯折，很多新手工程师建模时只考虑盘管本身的换热面积，忽略了引出段的位置，到实际装配时才发现接口和其他部件干涉，不得不现场重新弯管，既破坏了原有盘管的应力分布，也耽误装配进度。

　　从功能特性上看，紫铜材质本身的导热系数远高于不锈钢和铝管，同等换热面积下的换热效率能高出40%左右，连续缠绕弯折的结构让介质在管内流动时不断改变流向，扰动管内的边界层，避免层流造成的换热效率下降，不需要在管内额外增加扰流结构就能达到不错的换热效果。建模过程中要重点校验弯折处的壁厚减薄率，正常冷弯工艺下，铜管外侧的壁厚减薄率不能超过15%，否则在1.6MPa的工作压力下，弯折位置很容易出现鼓包甚至破裂的问题，尤其是在制冷回路里，冷媒的工作压力会随环境温度变化，夏季高温环境下的冷凝压力可能会达到1.8MPa，壁厚不足的位置长期承压会有失效风险。

　　不少做小型水冷散热设备的工程师，会把这种盘管直接浸没在储液腔体里，管内走低温冷媒或者冷却水，管外和储液腔内的介质充分接触，相比壳管式换热器，这种沉浸式盘管的结构更简单，整体占用空间更小，不需要额外的壳体密封结构，成本也能降低60%左右，非常适合小流量、小换热功率的应用场景。设计时还要注意盘管整体的平面度，要是弯折后各段直管不在同一平面上，安装时就会出现局部贴到腔体壁面的情况，贴壁位置的介质无法形成有效对流，会直接降低整体换热效率，通常平面度公差要控制在2mm以内，对于长度超过300mm的盘管，弯折后还要做定型处理，消除冷弯过程中产生的内应力，避免设备运行过程中因温度变化产生应力变形，导致接口位置松动泄漏。

　　在实际选型匹配时，要根据循环泵的流量和扬程核算盘管的总流阻，单段直管的长度越长、弯折次数越多，整体流阻就越大，要是流阻超过泵的额定扬程，就会出现介质循环流量不足的问题，换热效率反而会下降。比如搭配流量10L/min的微型循环泵时，盘管的总长度最好控制在3米以内，弯折次数不超过12次，这样整个回路的流阻可以控制在50kPa以内，能保证循环泵在高效区间工作。另外，盘管两端的连接段要预留至少50mm的直管段，方便安装卡套接头或者焊接接头，要是引出段过短，接头安装时的夹紧力会作用在弯折位置，很容易造成弯折处开裂。
