带侧接管路多孔壁面废料收集储仓结构

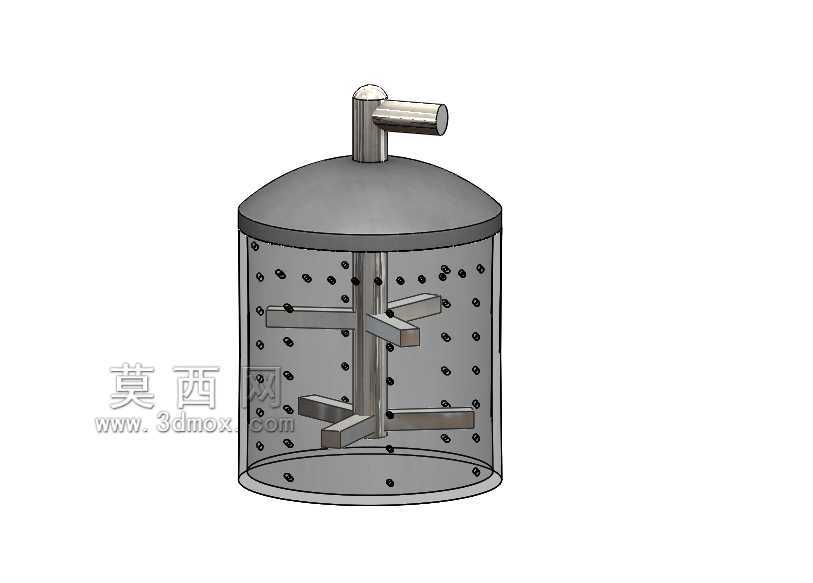

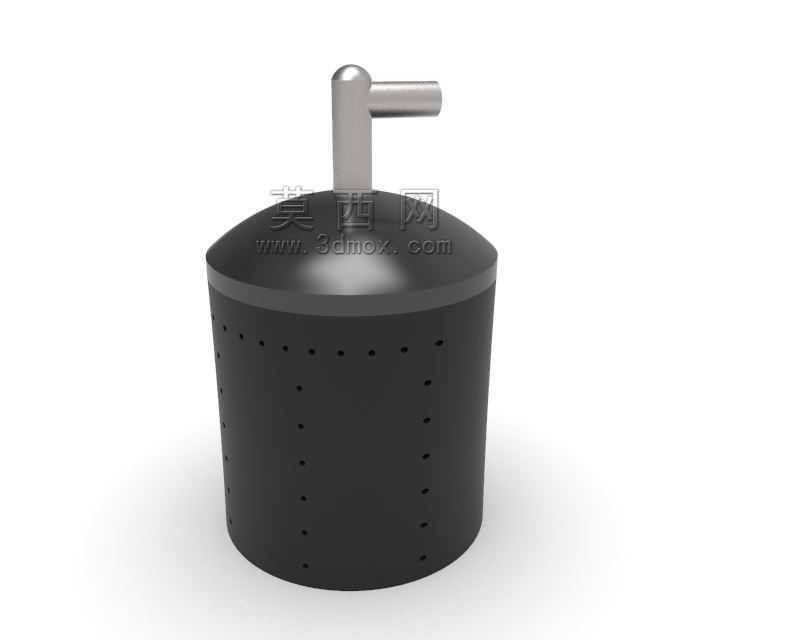

　　在中小型机加工工位、实验室耗材处理区、餐饮后厨残渣归集点这类零散废弃物产生的场景里，这类带侧接管路的多孔壁面储仓是很实用的中转收集部件，很多设计人员在做工位废料归集系统的时候，往往会忽略仓体的通气与管路对接细节，导致实际使用中出现废料堵塞、仓内负压排料不畅的问题，这个结构的设计刚好针对性解决了这类现场痛点。从实际功能来看，这个储仓的核心作用是暂存经由负压管路输送来的颗粒状、小块状固体废弃物，比如机加工产生的金属切屑碎末、实验室的固体实验废料、餐饮行业的食物残渣碎块，顶部的侧向伸出管路是对接负压吸料管道的接口，作业时废弃物顺着负压气流从这个接口进入仓体内部，因为仓体容积远大于输送管路，气流进入仓内后流速骤降，

　　携带的固体废料就会在重力作用下沉降到仓底，不会随气流反向窜回管路。仓壁上规则排布的多排小孔是通气滤孔，设计时要注意这些孔的孔径必须小于待收集废料的最小颗粒粒径，避免废料从孔中漏出，同时这些孔可以平衡仓体内外的气压，让负压输送的气流能够顺利从孔位排出，不会在仓内形成憋压导致吸料力度下降，也能避免开盖清理废料时因为内外压差出现开盖困难的问题。做结构设计的时候，首先要确定仓体的容积边界，要匹配对应工位单班次产生的废料总量，避免频繁清理影响作业效率，一般这类小型工位收集仓的有效容积控制在8-12升比较合适，对应的筒体直径在200-250毫米区间，筒体高度在250-300毫米区间，加上顶部接口的总高度控制在350毫米以内，

　　这样可以直接放置在工位侧方的地面或者支架上，不会占用过多操作空间。顶部的锥形过渡段设计是很关键的细节，锥形段的锥角要大于废料的自然安息角，一般取45度到60度之间，这样从侧接口进入的废料碰到锥面后会顺利滑落到筒体内部，不会在锥顶位置堆积残留；侧接口的管径要和前端的负压输送管路匹配，常用的工位吸料管路是直径32毫米或者50毫米的标准管径，接口采用直段插接结构，安装时可以直接套入软管后用卡箍紧固，不需要额外做法兰连接，能降低现场安装的复杂度。筒体和顶部端盖的连接采用可拆卸式结构，一般在筒体上沿做一圈外翻边，端盖对应位置做扣合结构，清理废料的时候可以直接掀开端盖倒出仓内积存的废弃物，端盖和筒体之间可以加一圈薄橡胶垫做密封，

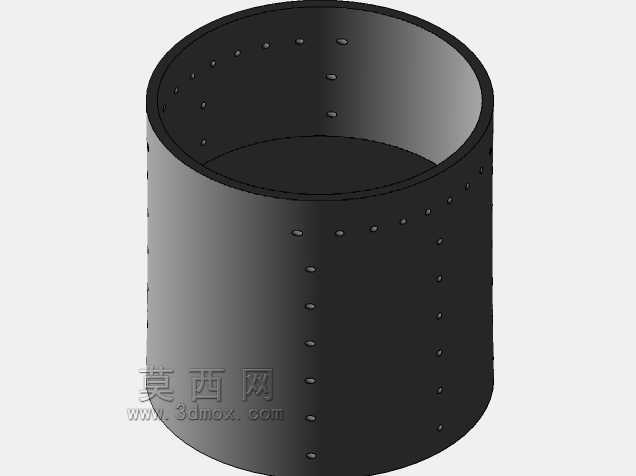

　　避免负压输送时出现漏气影响吸料效果。仓壁的滤孔排布采用周向等距、轴向等间距的矩阵式排布，周向每一圈布置12-16个孔，轴向每排布置6-8个孔，总开孔面积要大于侧接口的通流面积，保证排气通畅，孔的边缘要做倒钝处理，不能有毛刺锐边，避免安装或者清理的时候划伤操作人员。安装的时候要注意这个储仓需要放置在平整的支撑面上，因为底部是平底结构，不需要额外做固定支架，只要保证侧接口和前端输送管路对接时没有过度弯折，管路保持顺直的状态就能正常工作；如果是在有液体混合的废料收集场景，还可以在仓体底部加一个小型的排液阀，把积存的液体及时排出，避免固体废料长时间浸泡产生异味。很多新手设计这类收集仓的时候，要么把滤孔开得太大导致废料漏出，要么开孔面积不够导致仓内憋气吸不动料，还有的把侧接口做在筒体侧面而不是顶部锥段，导致废料进入仓体后直接冲击仓壁，容易把滤孔堵塞，这个结构把接口设置在顶部锥段的中心位置侧向伸出，废料进入后是向下落入仓内，不会直接冲击侧壁的滤孔，能大幅降低滤孔被堵塞的概率，日常维护的时候只需要每周用毛刷清理一次壁面的滤孔，把卡在孔位的细小碎粒刷掉就能保证通气顺畅。另外筒体采用直筒结构而不是上大下小的锥底结构，是因为这类小型储仓不需要做连续排料，都是人工定期清理，直筒结构的容积利用率更高，加工难度也更低，用薄塑料板滚塑或者注塑就能一次成型，生产成本也能控制在合理区间，适合批量配套在各类工位废料收集系统里。
