进水坑工况专用袋式除尘设备结构设计

　　这款针对进水坑特殊工况开发的袋式除尘设备，在结构设计阶段就充分考虑了井下或坑洞作业区域高湿、粉尘附着性强、作业空间受限的实际使用痛点，区别于常规地面厂房使用的除尘装置，整机做了针对性的结构优化。从应用场景来看，这类设备主要部署在市政管网施工、地下隧洞掘进、基坑作业面等存在积水、扬尘集中的进水坑区域，这类区域的扬尘往往裹挟水汽，普通除尘设备容易出现滤袋糊袋、清灰失效、壳体锈蚀的问题，设计时首先从壳体密封与防腐层面做了处理，整机采用一体化立式焊接结构，底部预留了积水导流的斜坡结构，避免坑内飞溅的积水在设备底部积存腐蚀板材，壳体拼接处全部做了满焊处理，防止外部高湿空气夹带粉尘从拼接缝隙进入设备内部影响滤件寿命。

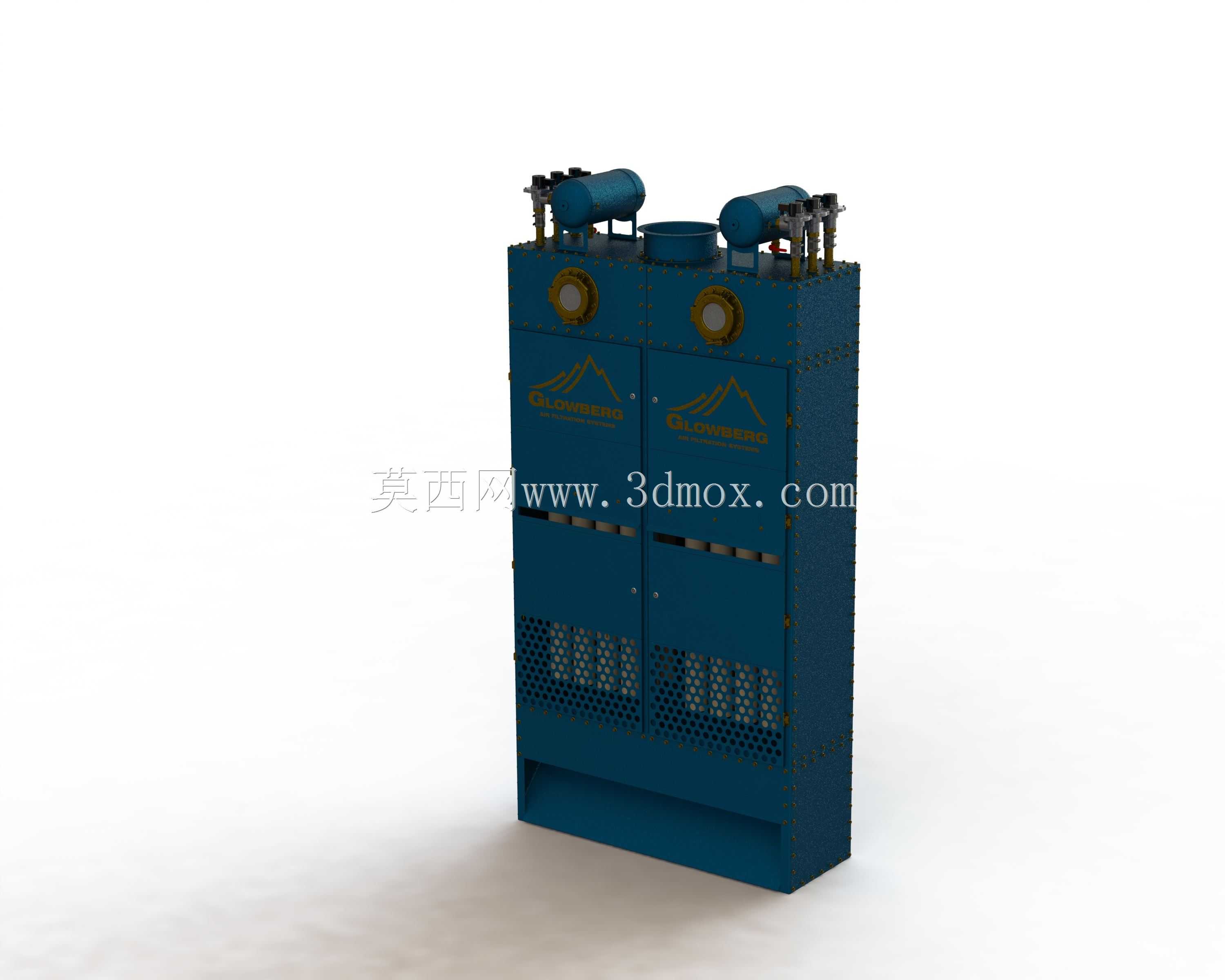

　　设备采用双仓并列的结构布局，单个仓室可独立完成过滤与清灰动作，在作业面持续产尘的工况下，可实现单仓离线清灰，不需要整机停机就能完成滤袋表面粉尘的清理，保障作业过程中除尘系统持续运行，不会因为清灰动作导致作业面粉尘浓度瞬间超标。顶部布置的两个脉冲清灰气包做了低位安装设计，一方面降低整机的重心高度，适配坑洞区域顶部空间不足的安装条件，另一方面缩短了脉冲气流的输送路径，减少压缩空气在管路中的压力损失，让喷吹到滤袋口的气流压力更稳定，清灰效果更均匀，避免出现局部滤袋清灰不彻底、阻力快速上升的问题。

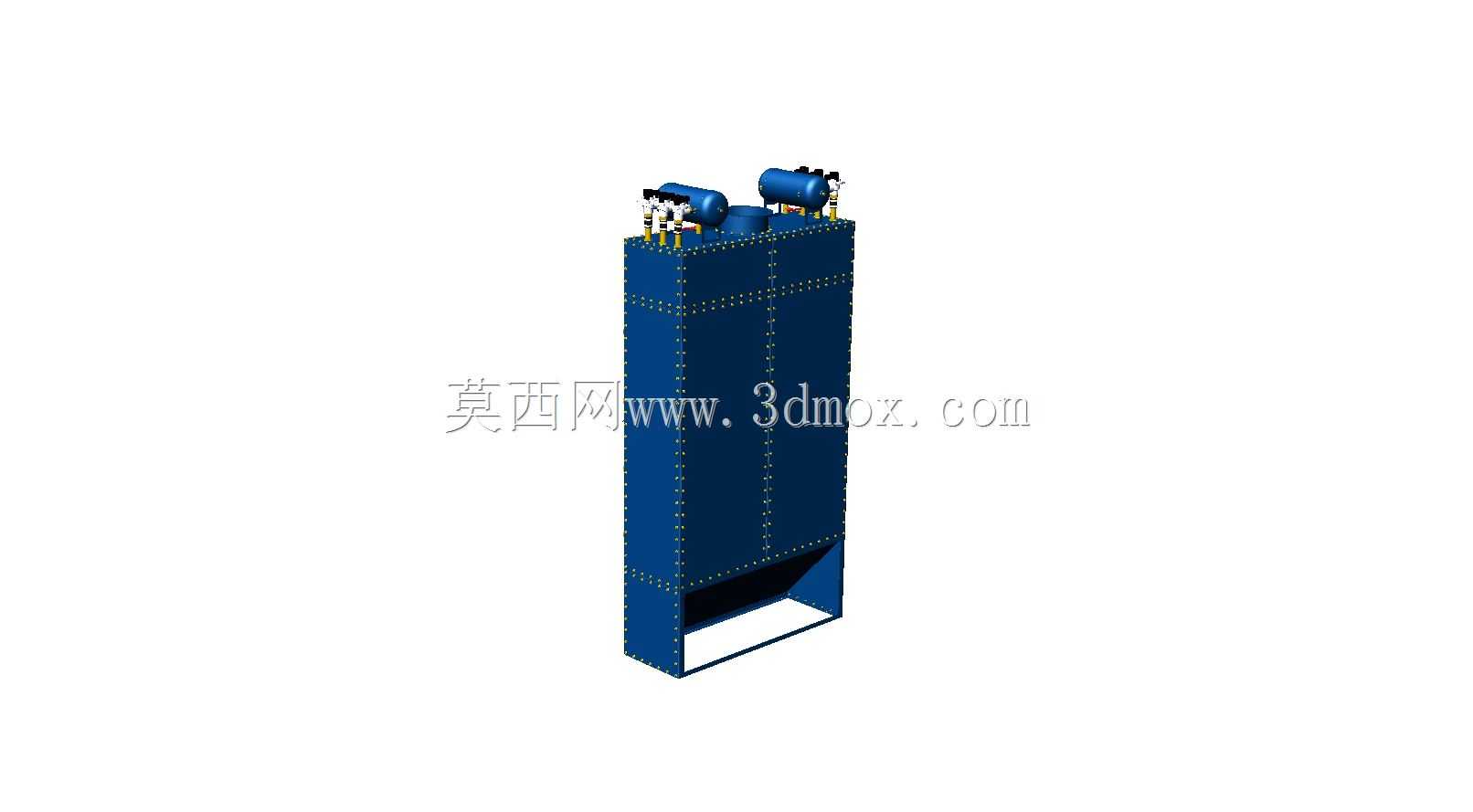

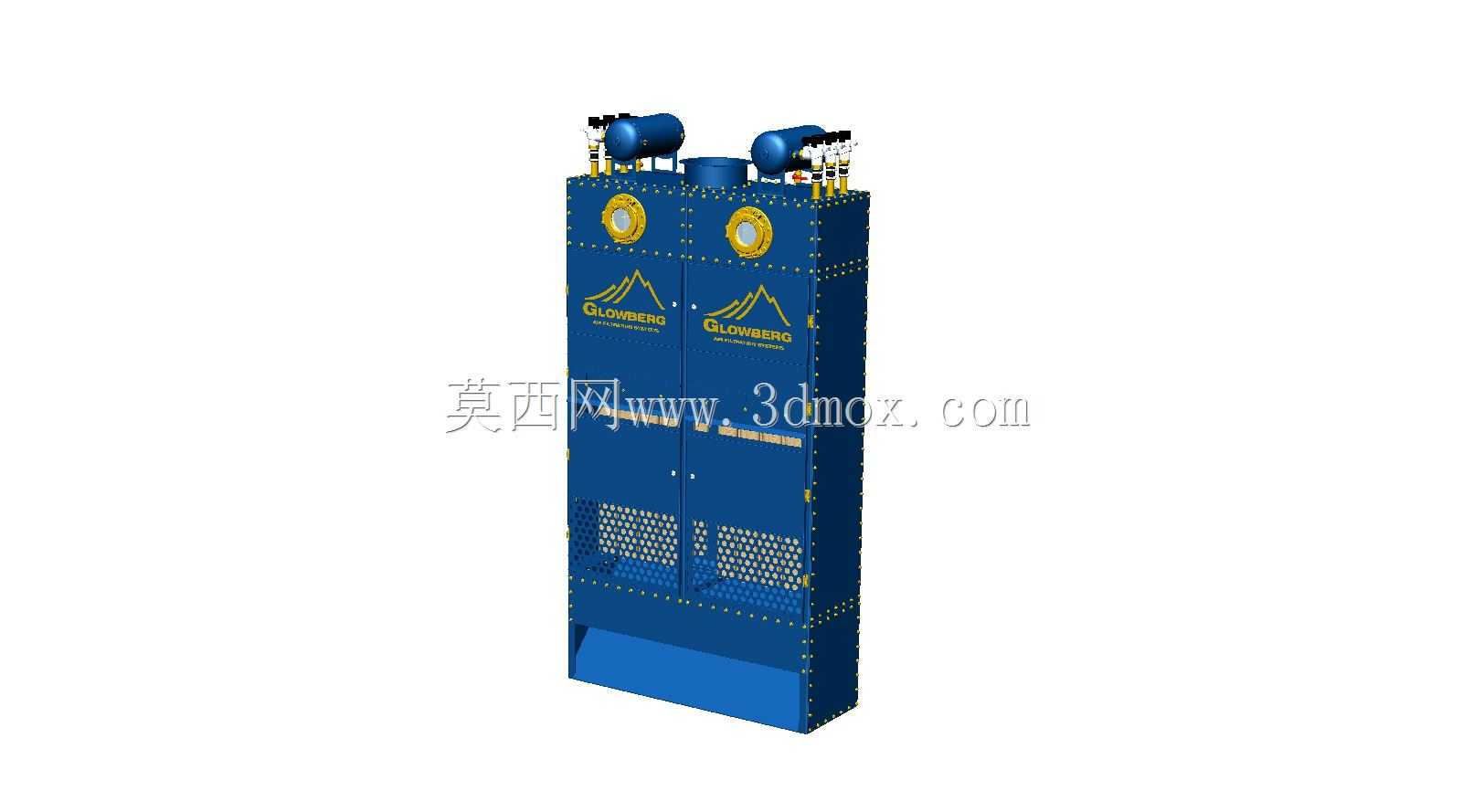

　　从安装边界来看，整机采用立式窄体结构，横向占用空间小，底部设置的一体式安装底座不需要额外做复杂的混凝土基础，只需要在进水坑旁的硬化地面做地脚螺栓固定即可完成安装，设备侧面预留了进风口法兰接口，可直接对接作业面的吸尘罩或者通风管路，顶部出风口可根据现场需求对接排风管道直排或者接入后续的废气处理单元。设备正面设置了两扇密封检修门，门体周边镶嵌了耐老化的橡胶密封条，检修门的锁紧结构采用快开式压把锁，不需要额外工具就能开启，日常更换滤袋、检查仓室内部状况时操作更便捷，检修门对应位置的仓室内部设置了滤袋安装导轨，更换滤件时可直接将滤袋框架顺着导轨抽出，不需要操作人员探入仓室内部，适配坑洞区域检修空间狭小的实际条件。

　　功能设计上，设备下部设置了带格栅的集尘段，大颗粒的粉尘或者裹挟的水滴会在这个区域通过重力沉降先行分离，减少后续滤袋的过滤负荷，格栅采用可拆卸结构，定期清理时可直接抽出冲洗，避免积泥堵塞通风通道。滤袋选用了拒水防油的过滤材质，针对进水坑区域高湿含尘气体的特性，滤料表面做了疏水处理，粉尘和水汽接触滤料表面时不会渗透进滤料纤维内部，会在脉冲喷吹时顺着滤袋表面滑落至下部集尘区，有效避免糊袋问题的发生。设备的电气控制元件全部布置在顶部的密封电控仓内，仓体防护等级做了提升处理，避免坑内飞溅的水花、潮气侵入电气元件造成短路故障，适配井下、坑内潮湿的作业环境。

　　在结构强度设计层面，考虑到坑洞区域可能存在的坠物、磕碰风险，壳体板材厚度比常规同风量除尘设备提升了一个规格，设备边角位置做了折边加强处理，顶部气包安装位置额外增加了加强筋板，避免运输、安装过程中因为磕碰造成壳体变形、气包移位的问题。设备的进风口设置在中下部位置，含尘气体进入设备后会先经过下部的沉降区，气流流速在此处降低，大颗粒杂质先行掉落，之后气流向上穿过滤袋完成过滤，过滤后的洁净空气从上部的净气室汇集后从出风口排出，这种进风方式可以避免高浓度含尘气流直接冲刷滤袋，减少滤袋的磨损速度，延长滤件的更换周期。整机的气流通道做了圆弧过渡处理，减少风道内部的涡流阻力，在相同处理风量下设备运行阻力更低，配套的引风机功率更小，运行能耗更优。
