带刮板机底仓机房圆形袋式除尘装置

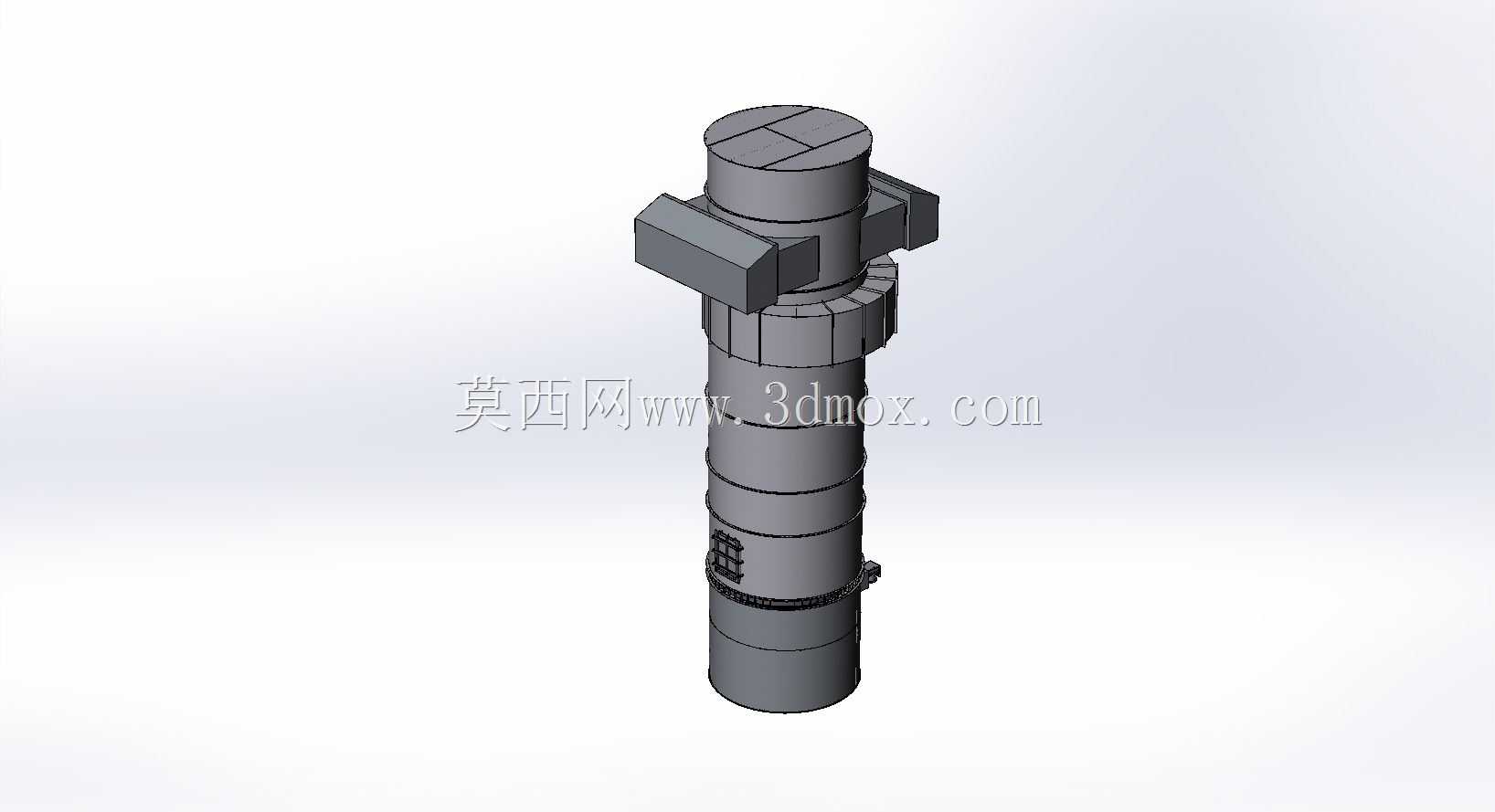

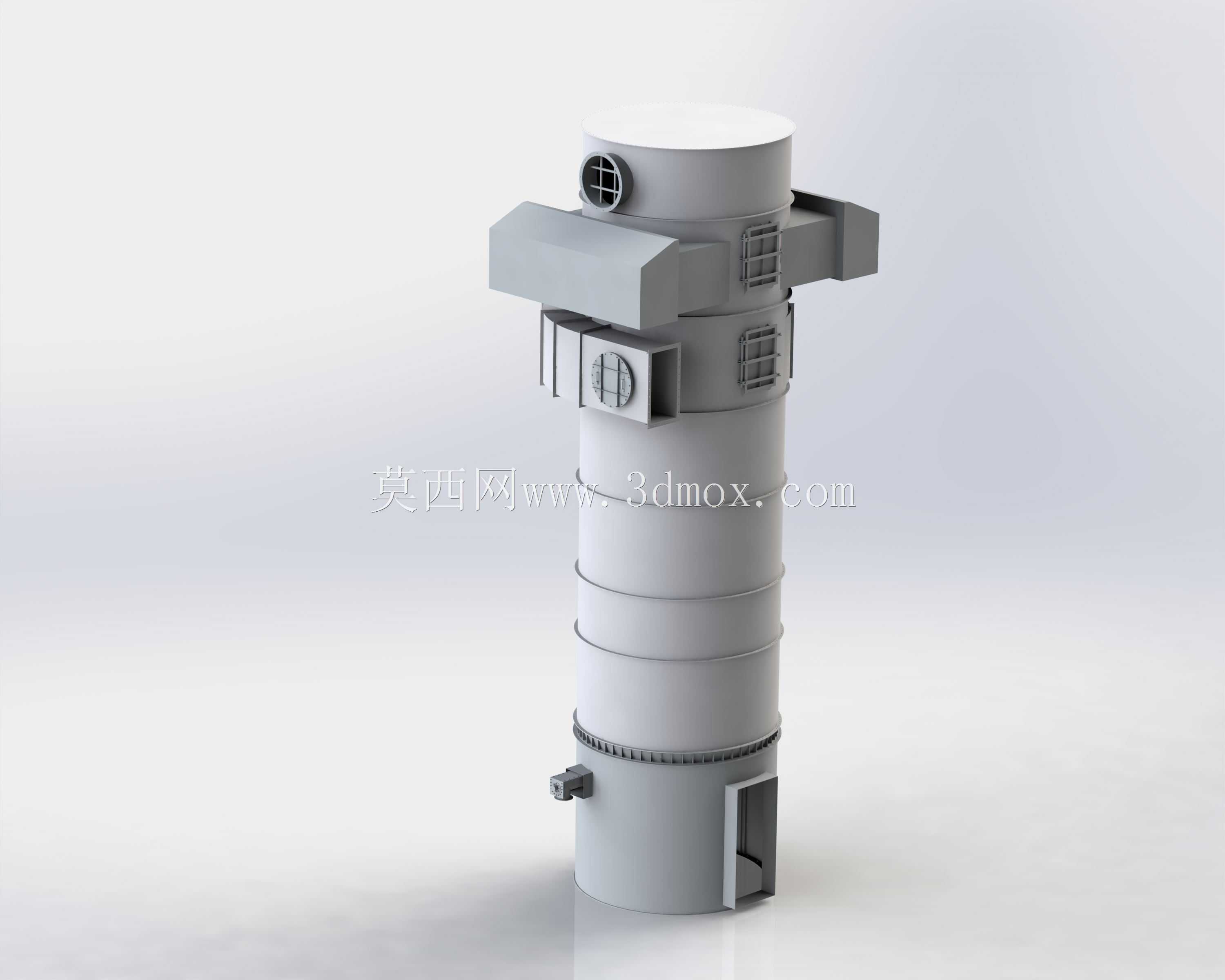

　　在建材、粮食加工、冶金粉体输送这类产尘点位集中的生产场景里，立式布置的圆形袋式除尘装置一直是高浓度含尘气流治理的核心选型，这款带刮板机底部与机房结构的圆形袋式除尘装置，正是针对竖向安装空间充足、粉尘收集后需要连续密闭排出的工况做的定向结构设计。从现场安装适配性来看，设备整体采用立式圆柱塔状结构，主体筒体沿竖直方向分段拼接，每段筒体之间采用法兰螺栓连接，既方便车间内分段运输进场，也能根据现场处理风量的需求灵活调整过滤段长度，适配不同的安装层高限制。设备顶部为封闭的净气室结构，侧面预留的检修口可以直接触及喷吹清灰组件，不需要搭建额外的登高作业平台就能完成日常的滤袋检查与更换作业，降低后期运维的作业风险。

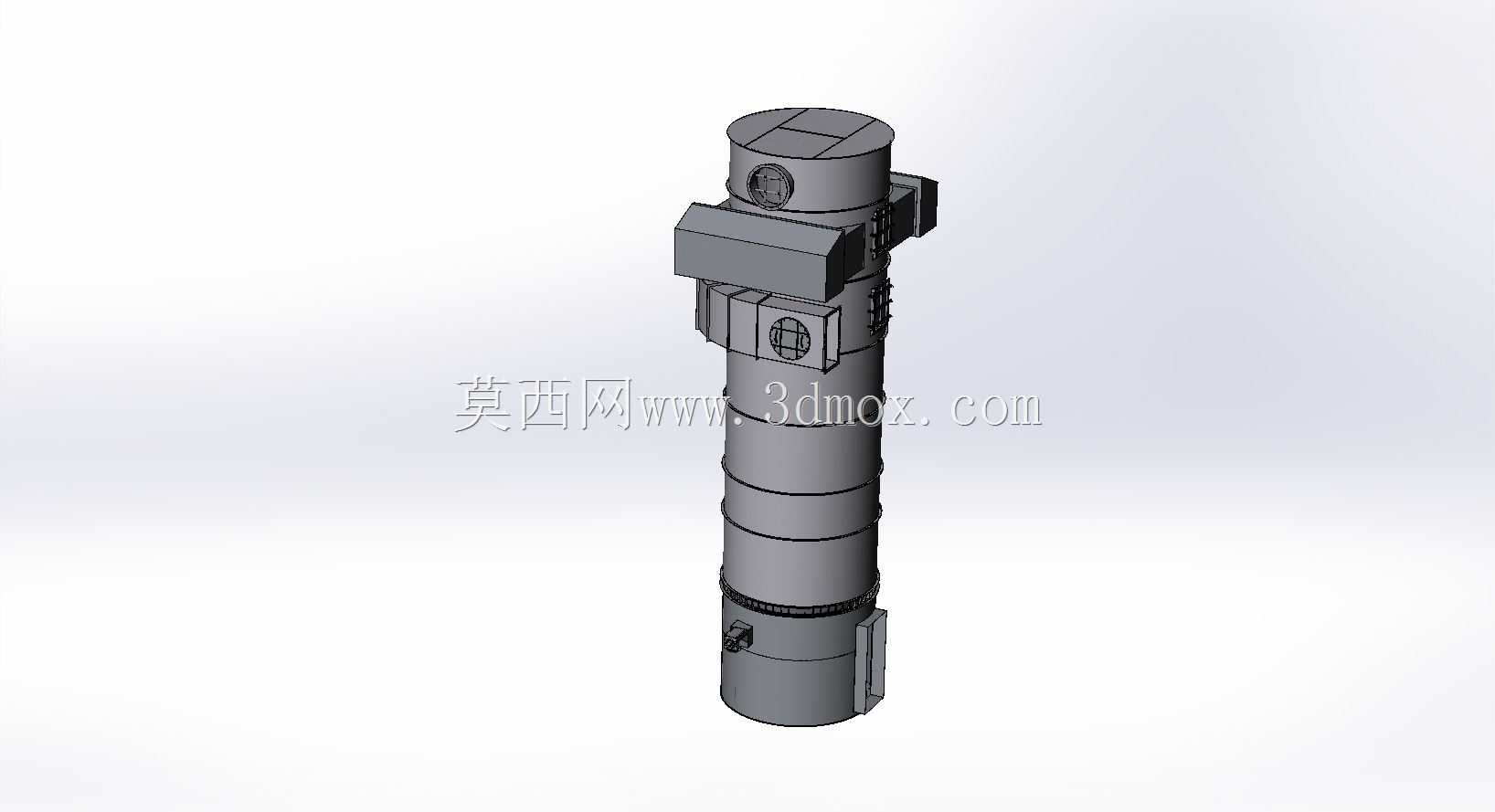

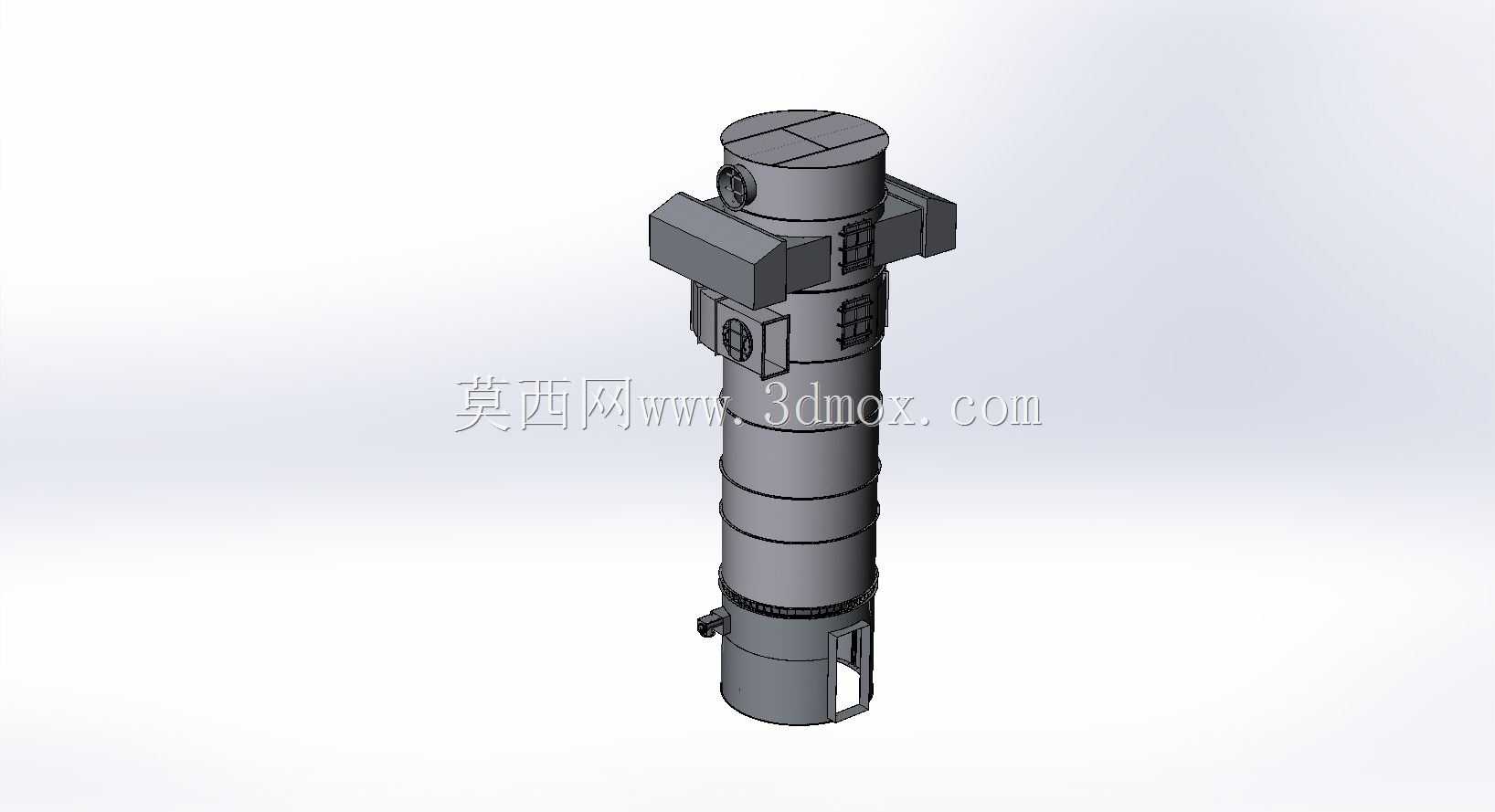

　　筒体中上部对称布置的两个方形接口是含尘气流的进气通道，这种双侧切向进气的设计思路，是利用气流进入筒体后的旋流作用，先把大颗粒粉尘通过离心力甩到筒壁，靠重力自然沉降到下部灰斗，提前完成粗粉尘的预分离，减少后续滤袋的过滤负荷，延长滤袋的实际使用寿命。筒体下部的灰斗段做了锥度过渡，避免粉尘在仓壁堆积架桥，灰斗下方直接衔接刮板机底部结构，这部分结构是整个设计的核心适配点——针对那些产尘点直接连着刮板输送机的工况，比如粮食加工车间的物料输送线、建材厂的粉体配料线，刮板机输送过程中扬起的粉尘可以直接被设备负压抽吸进入除尘腔，过滤下来的粉尘直接落回下部的刮板机腔室，跟着输送的物料一同排出，不需要额外设置卸灰阀、输灰螺旋这类独立的排灰装置，

　　既减少了设备的故障点，也避免了卸灰过程中产生的二次扬尘问题。设备侧面附带的机房结构，是把喷吹系统的控制元件、脉冲阀组这类需要防护的部件集中布置在封闭腔体内，针对户外安装或者车间内多粉尘、高湿度的工况，能避免电气元件直接暴露在恶劣环境里，减少元件积灰、受潮引发的故障，同时机房的门体做了密封处理，日常巡检时开门就能操作，不需要拆解设备主体的外护板。从安装边界来看，设备底部的支撑结构直接与刮板机的机架做刚性连接，不需要单独做混凝土设备基础，只要校核刮板机机架的承重载荷就能完成安装，特别适合老车间的除尘系统改造项目，不需要大范围破坏现有车间地面结构，能大幅缩短现场安装的施工周期。设备筒体上分段设置的观察口，可以直接观察内部滤袋的积灰情况、

　　灰斗内的粉尘料位，日常巡检时不用拆开设备就能判断设备运行状态，及时发现滤袋破损、灰斗堵料这类常见故障。在实际工况适配中，这种结构的除尘装置尤其适合处理温度适中、无强粘性的工业粉尘，比如粮食加工过程中的谷物粉尘、建材生产中的水泥生料粉尘、冶金车间的金属冶炼粉尘，双侧进气的结构能让气流在筒体内分布更均匀，避免单侧进气导致的局部滤袋负荷过高、滤袋磨损不均的问题，竖直布置的滤袋在清灰时，附着在滤袋表面的粉尘能直接垂直落入下部灰斗，不会出现粉尘在滤袋之间搭桥堆积的情况，清灰效率比卧式布置的除尘结构更高。设计过程中，筒体的分段长度是按照常规车间的门洞尺寸做的模数化设计，单段筒体的长度不超过2.2米，直径控制在常规货运车辆的装载宽度范围内，不需要做超限运输申请，就能通过普通货运车辆完成长途运输，进场后用车间现有的小型起重设备就能完成分段吊装拼接，不需要调用大吨位的吊装设备，进一步降低项目的安装成本。下部刮板机衔接处做了软连接密封结构，能抵消设备运行过程中产生的振动，避免振动传递到刮板机机架引发连接处的焊缝开裂，同时软连接采用耐磨橡胶材质，能耐受粉尘的长期冲刷，使用寿命比普通密封结构更长。净气室顶部的排气口可以根据现场需求接排气筒直接外排，也可以接回风管道把过滤后的洁净空气送回车间，在冬季采暖期能减少车间内的热量损耗，降低采暖能耗。
