50升卧式隔膜式稳压供水罐体结构

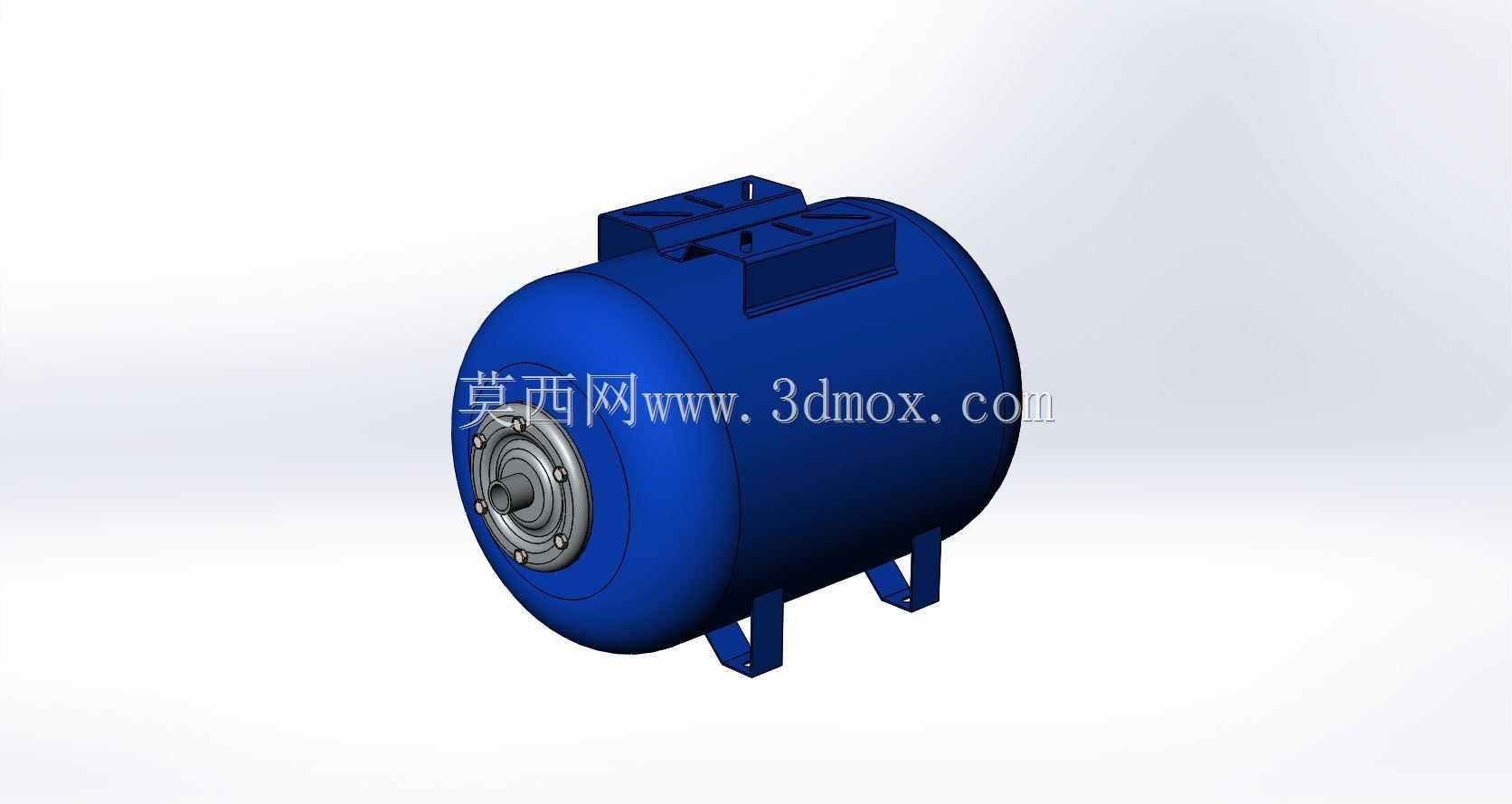

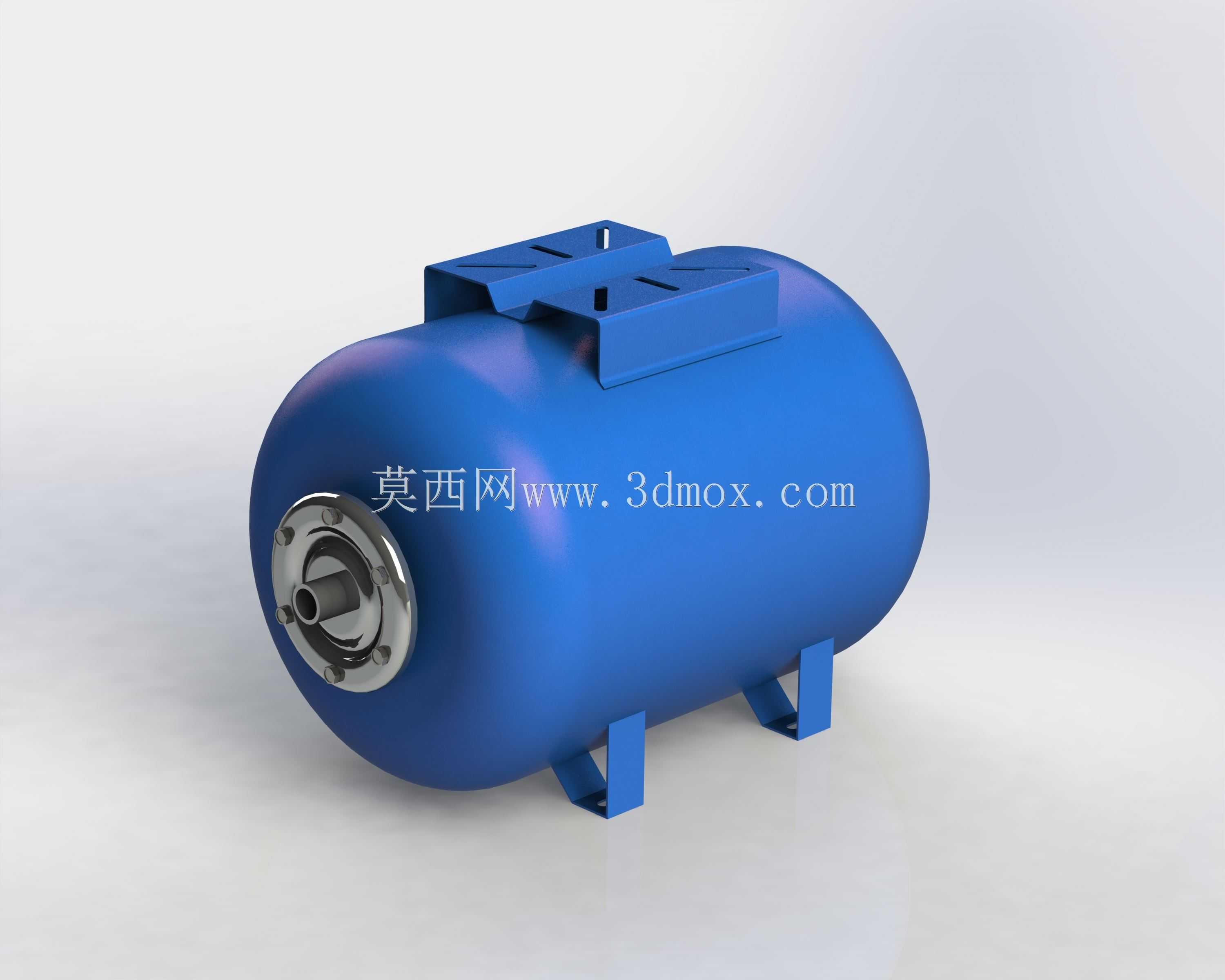

　　在民用供水、小型暖通循环、净水处理系统的现场安装环节，这类50升容积的隔膜式罐体是极为常见的稳压配套部件，区别于立式安装的同规格罐体，卧式结构的重心更低，对于安装空间竖向高度受限的壁挂设备间、户外一体化供水柜、小型商用净水机组内部的布局适配性更强，不需要预留过高的竖向检修空间，也能降低设备整体的重心偏移风险，尤其适配壁挂式安装的供水机组，避免长期运行后固定支架受竖向重载产生形变。从结构设计逻辑来看，罐体采用两端旋压收口的圆柱形筒体结构，筒体壁厚根据承压等级做了匹配计算，常规1.0MPa承压等级下的筒体壁厚能够满足日常供水系统的水锤冲击耐受要求，两端的封头采用标准椭圆封头结构，相比平封头能够更好分散内部压力带来的应力集中，

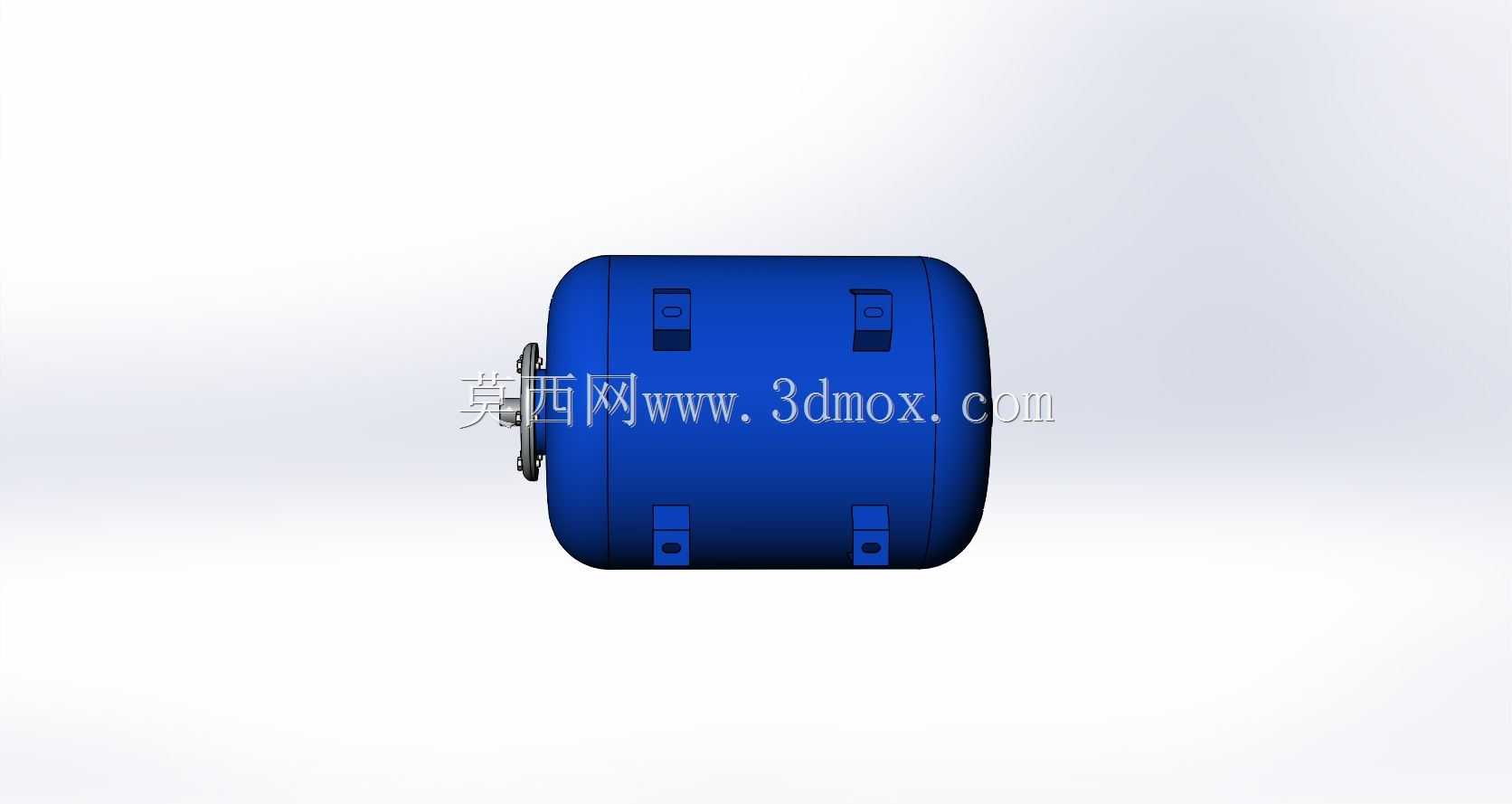

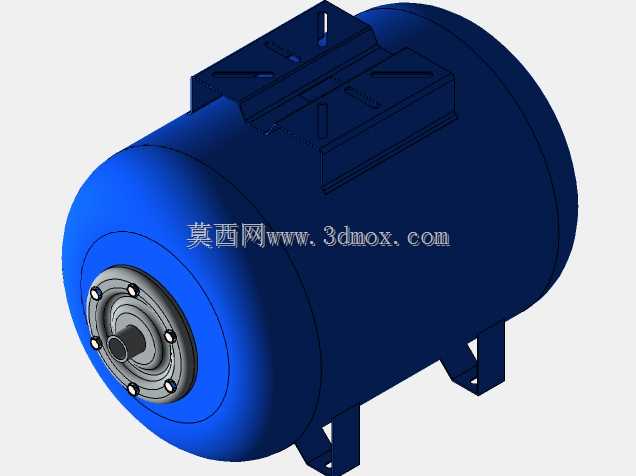

　　减少焊缝位置的长期疲劳损伤。罐体一端的接口为标准法兰式连接结构，接口内部预留了隔膜固定的压装位，橡胶隔膜通过压圈紧固在接口法兰内侧，将罐体内部空间分隔为气腔与水腔两个独立部分，预充的氮气存储在隔膜与筒体之间的腔体内，当系统水压升高时，水体进入隔膜内部压缩气腔，存储压力势能，当系统水压降低时，气腔膨胀将隔膜内的水体压回管路，以此抵消管路内的压力波动，减少水泵的频繁启动次数，延长供水泵组的使用寿命。筒体顶部设置的两个安装支座是为了适配壁挂式固定场景，支座上开有长条形安装孔，能够适配不同间距的膨胀螺栓固定位，降低现场安装的孔位对位难度，支座与筒体之间采用满焊连接，焊缝位置做了打磨钝化处理，避免长期使用后焊缝位置锈蚀影响结构强度。

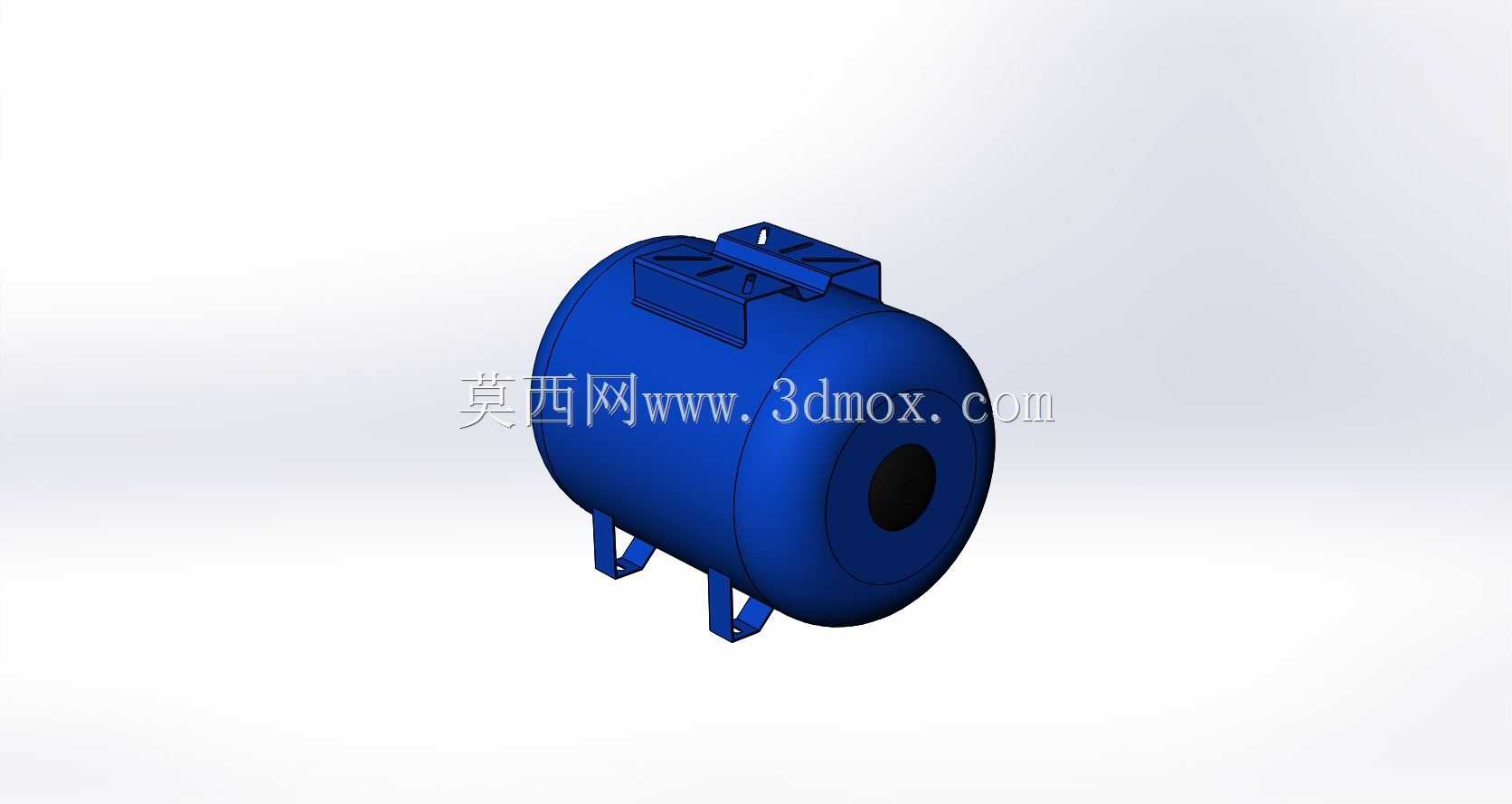

　　筒体底部的两个支撑脚则是为落地安装场景预留的支撑结构，支撑脚的折弯角度经过计算，能够保证罐体放置时的水平度，支撑脚底部预留的安装孔可以通过膨胀螺栓将罐体固定在地面或者设备底板上，避免设备运行过程中因管路振动产生位移。在建模过程中，这类罐体的结构需要重点关注几个边界尺寸：首先是筒体的总长度与最大外径，这两个尺寸直接决定了设备布局时需要预留的安装空间，卧式结构的总长度相比同容积立式罐更长，但竖向高度更低，选型时需要根据现场的空间走向提前核对；其次是端部法兰接口的连接尺寸，法兰的螺栓孔分布圆直径、密封面形式需要和系统管路的对接法兰完全匹配，避免现场安装时出现对接错位；另外顶部安装支座与底部支撑脚的孔位坐标需要和安装机架的固定孔位一一对应，建模时可以将安装孔设置成长圆孔，预留一定的安装调节余量，抵消加工与装配过程中的累计误差。隔膜的安装位是建模时容易忽略的细节，隔膜压装的台阶深度需要和隔膜边缘的密封厚度匹配，压装后既要保证隔膜固定牢固，不会在水压反复冲击下脱落，也要保证密封面无间隙，避免气腔漏气导致稳压失效。罐体的外表面采用整体喷塑处理，建模时可以将表面的涂层厚度纳入尺寸计算，避免配合位置因涂层厚度出现装配干涉，尤其是法兰密封面位置，不能做喷塑处理，需要保留金属加工面保证密封性能。在实际工程应用中，这类罐体除了供水系统稳压之外，也可以用在小型太阳能热水系统的膨胀缓冲环节，吸收水体加热后产生的体积膨胀量，避免管路系统因热胀冷缩出现超压渗漏，

　　此时选型时需要注意隔膜的材质要耐受热水温度，避免长期高温下隔膜老化失效。不同于大型工业压力容器，这类小型隔膜罐的结构设计不需要做复杂的加强筋结构，依靠圆柱筒体自身的结构强度即可满足承压要求，整体结构简洁，零部件数量少，后期维护时只需要定期检测气腔的预充压力，不需要拆解罐体做复杂维护。建模过程中需要注意焊缝位置的处理，虽然三维模型不需要完全还原焊缝的焊脚细节，但需要在安装支座、支撑脚、封头与筒体连接的位置预留焊接工艺间隙，避免建模时出现零部件之间的零间隙干涉，给后续的工程图输出、生产加工带来误导。另外端部接口的内部流道需要做圆滑过渡，减少水体进出时的阻力，避免长期运行后杂质在接口位置沉积，影响隔膜的正常收缩膨胀。
