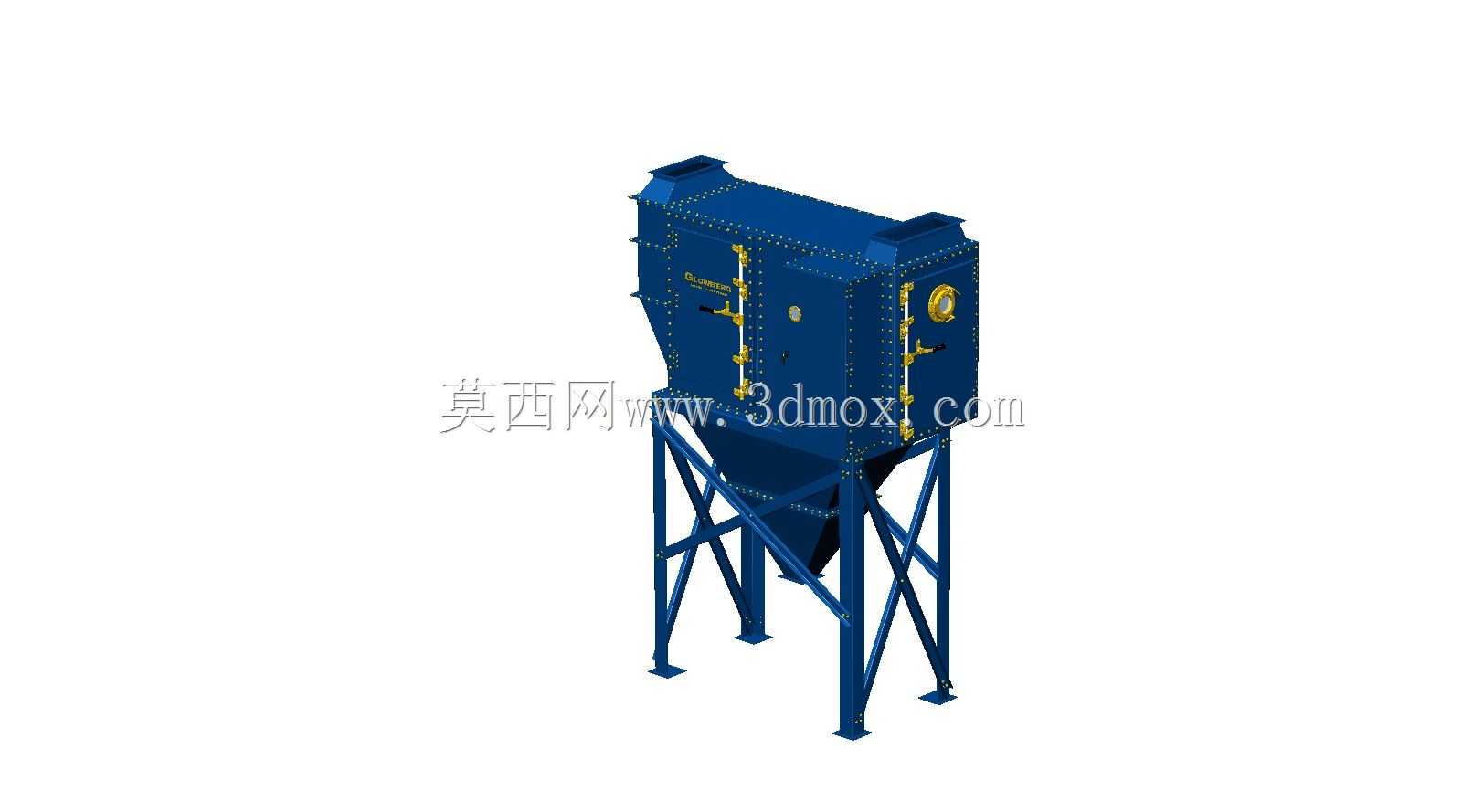

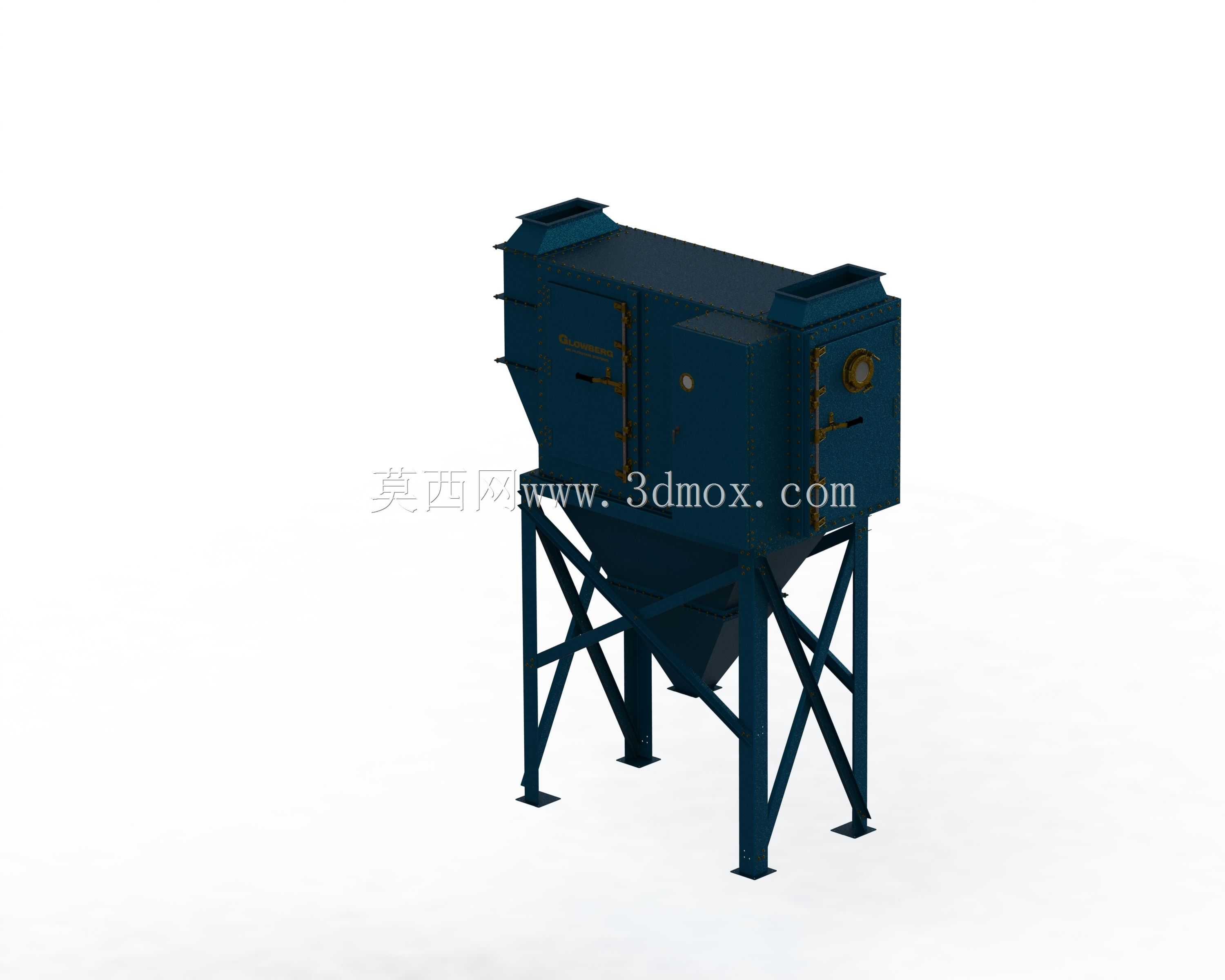

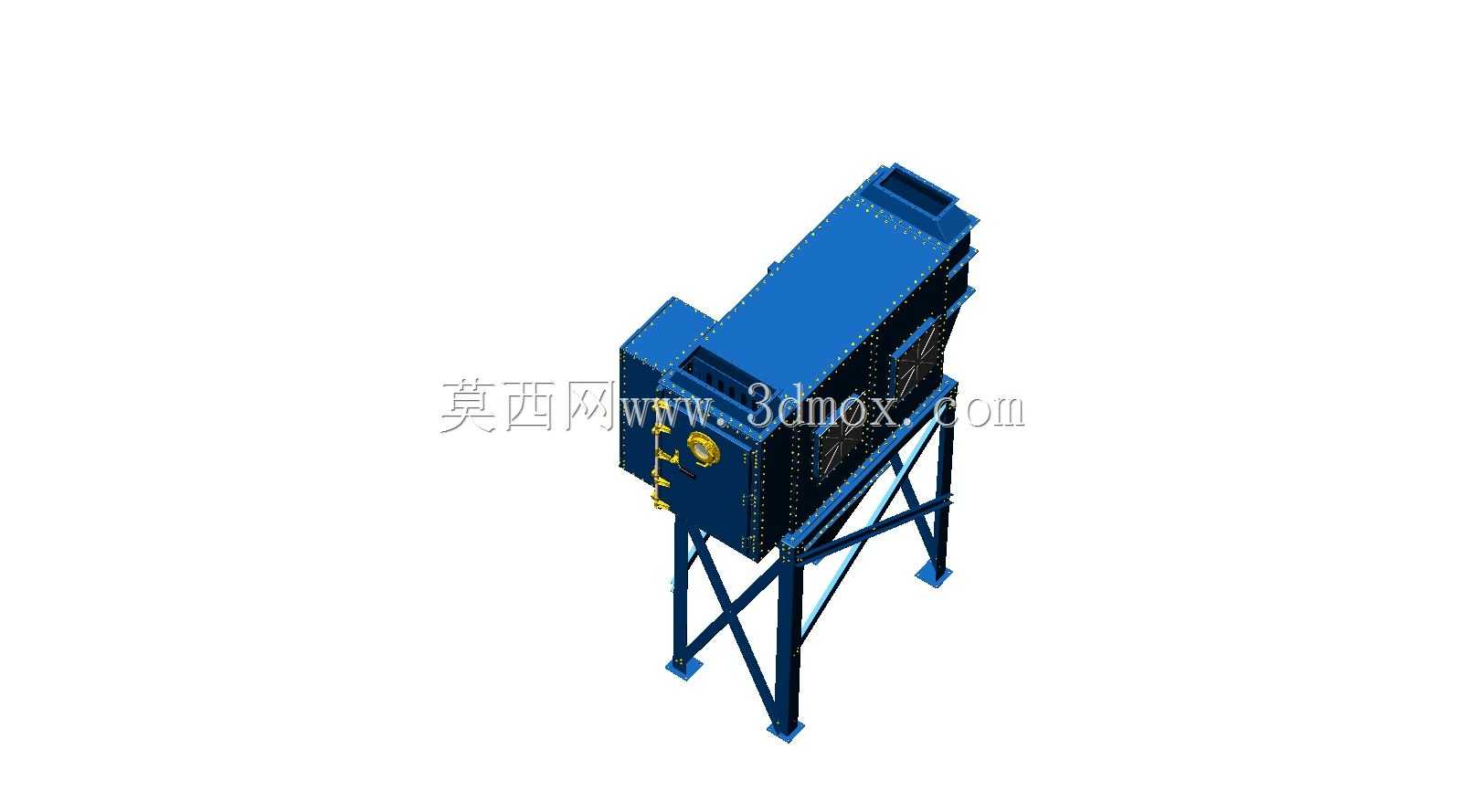

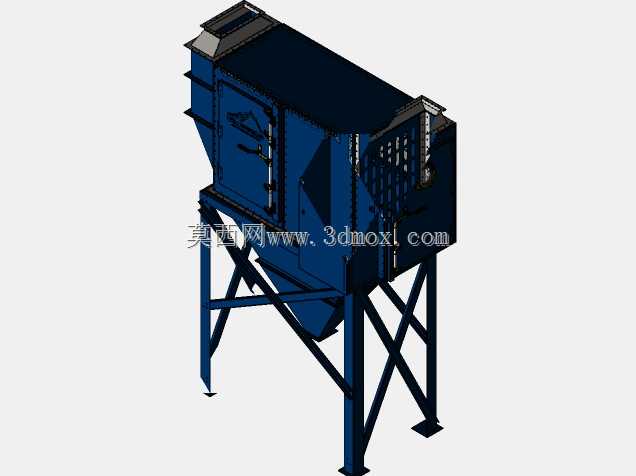

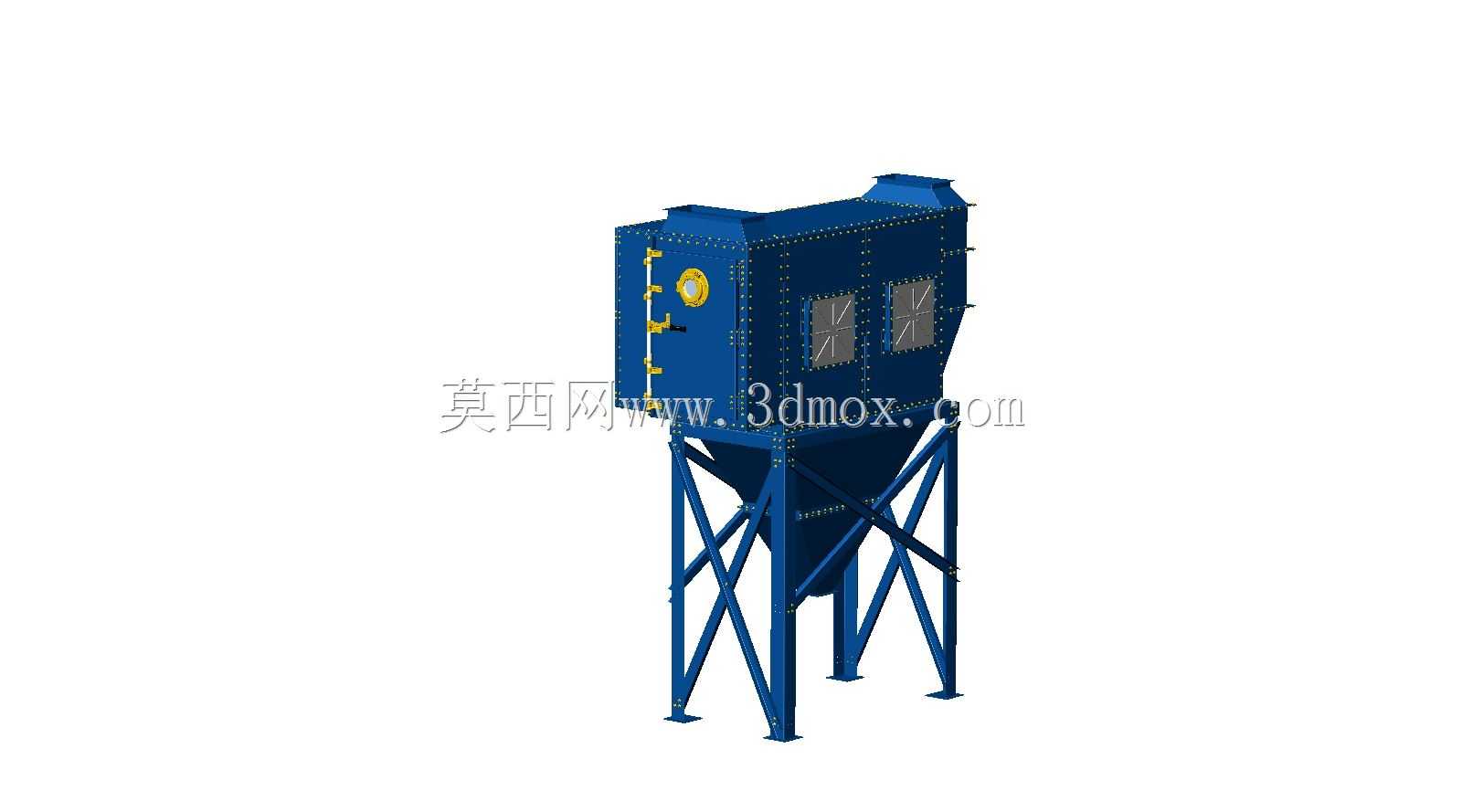

高型料斗结构袋式除尘装置三维设计

　　在木工加工车间、金属打磨工位、粉体物料输送转运节点这类持续产生悬浮粉尘的作业场景中，这类带高型料斗的袋式除尘装置是车间粉尘治理的核心配套设备，不同于常规矮料斗的同规格除尘设备，加高的锥斗结构能够更好地适配大颗粒粉尘与纤维性粉尘的沉降收集需求，避免粉尘在灰斗段架桥堵塞，减少日常运维过程中的清堵工作量。从结构设计逻辑来看，该设备整体采用上箱体、中箱体、下灰斗三段式模块化布局，上箱体集成净气腔与喷吹清灰机构的安装位，中箱体为过滤室，内部预留滤袋安装框架的固定点位，加高的下锥斗倾斜角度经过校核，大于常见工业粉尘的安息角，确保沉降的粉尘能够依靠自重顺利滑向底部卸灰口，不会在锥壁滞留堆积。设备配套的型钢焊接机架采用斜撑加强结构，

　　四条支腿的落点间距经过载荷计算，能够承载设备满负荷运行时的整机重量，包括滤袋附着粉尘后的总载荷，同时支腿底部预留地脚螺栓安装孔，可直接与车间地面的预埋钢板焊接固定或通过膨胀螺栓锁紧，安装时需要保证整机的水平度偏差控制在允许范围内，避免长期运行出现结构应力集中导致焊缝开裂。设备两侧分别设置进风口与出风口，接口采用标准法兰结构，可直接与车间的吸尘风管网络对接，进风口设置在中箱体下部位置，含尘气流进入后首先通过气流均布板减速，大颗粒粉尘在惯性作用下直接落入下部灰斗，细微粉尘随气流上升附着在滤袋外表面，过滤后的洁净气体透过滤袋进入上箱体从出风口排出，当滤袋表面粉尘层厚度达到设定阻力阈值时，喷吹系统启动，高压脉冲气流瞬间喷入滤袋内部，

　　将附着的粉尘抖落至灰斗内完成清灰循环。设计过程中针对高锥斗的结构刚度做了专项加强，在锥斗外壁设置多道环形加强筋，避免设备运行过程中因内外压差变化出现锥壁变形，同时灰斗下部预留卸灰阀的安装接口，可配套旋转卸料阀或者翻板阀实现连续卸灰，保证设备在不停机状态下完成粉尘收集排出。设备侧面设置检修门，门体采用密封条压紧密封结构，日常运维时可打开检修门进入中箱体检查滤袋破损情况、更换老化滤袋，检修门的锁紧结构采用快开式压把，无需额外工具即可快速开启，同时保证运行过程中无漏风现象，避免除尘效率下降。从安装边界来看，该设备的机架支腿跨距、整机高度、进出风口的中心高度都做了适配常规车间层高的设计，顶部预留足够的检修空间用于更换喷吹机构部件，

　　设备侧面预留的操作空间能够满足日常巡检、检修门开启的需求，不需要额外对车间结构做大规模改造即可完成部署。不同于小型移动式除尘设备，该款设备属于集中式除尘系统的核心主机，可同时对接多个产尘工位的吸尘口，处理风量能够覆盖多台同时作业的产尘设备的除尘需求，高锥斗的设计也让设备的灰斗储尘容积更大，能够延长卸灰周期，减少运维人员的操作频次，尤其适合粉尘产生量较大、连续作业的生产场景，比如家具厂的砂光车间、五金厂的抛光打磨区、粮食加工的物料输送工段等，能够有效控制车间内的粉尘浓度，满足职业卫生与环保排放的相关要求。在三维建模过程中，所有结构件的焊缝位置、螺栓连接点位都做了还原，机架的型钢规格、箱体的板材厚度都按照实际工业设备的常用参数设计，可直接用于结构受力校核、安装布局模拟，也可作为同类除尘设备改型设计的基础参考模型，调整锥斗高度、过滤室尺寸即可适配不同的处理风量需求与现场安装空间限制。
