径向安装式工业指针压力表结构设计

　　在液压站、气动管路、供水供气系统、工业锅炉配套、化工流体输送管线等场景中，径向式压力计是应用最广泛的压力直读检测元件，这类仪表的安装接口与表盘平面呈垂直布局，适配绝大多数水平走向管线的侧面安装需求，不需要额外加装转角接头就能直接读取压力数值，日常巡检时操作人员站在管线正前方就能清晰识别刻度，不需要侧身或调整观察角度。

　　从结构设计逻辑来看，这款压力表采用经典的弹簧管感应结构，内部的C型弹簧管是核心压力感应元件，当被测介质从底部的外螺纹接头进入弹簧管内腔时，介质压力会迫使弹簧管产生弹性形变，形变位移通过连杆机构传递给中心齿轮轴，最终带动表盘上的指针偏转，直接将压力值通过刻度盘呈现出来，整个传动结构没有复杂的电子元件，依靠纯机械结构实现压力到指针转角的转换，抗干扰能力强，在强电磁、高湿度的工业现场也能稳定工作。

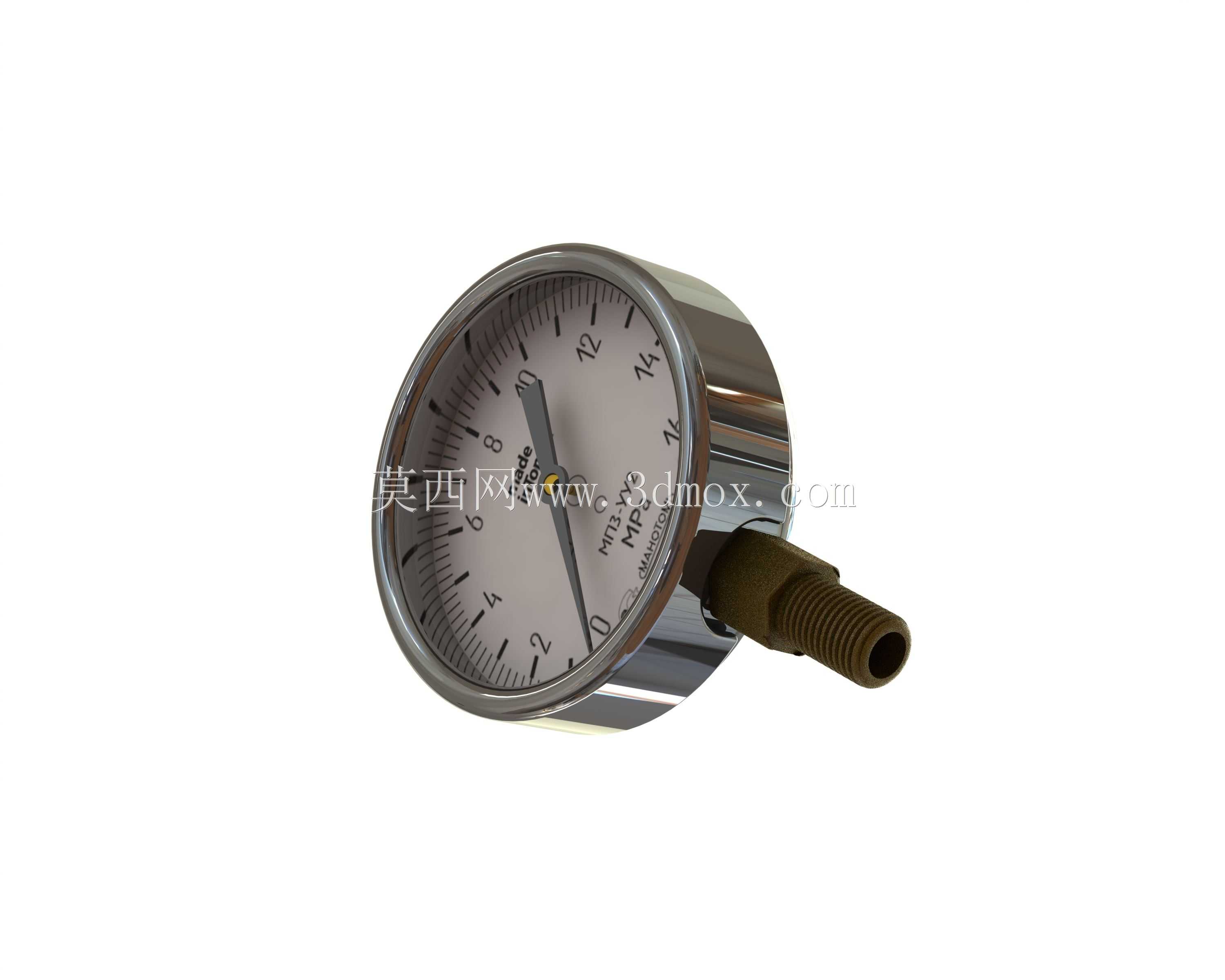

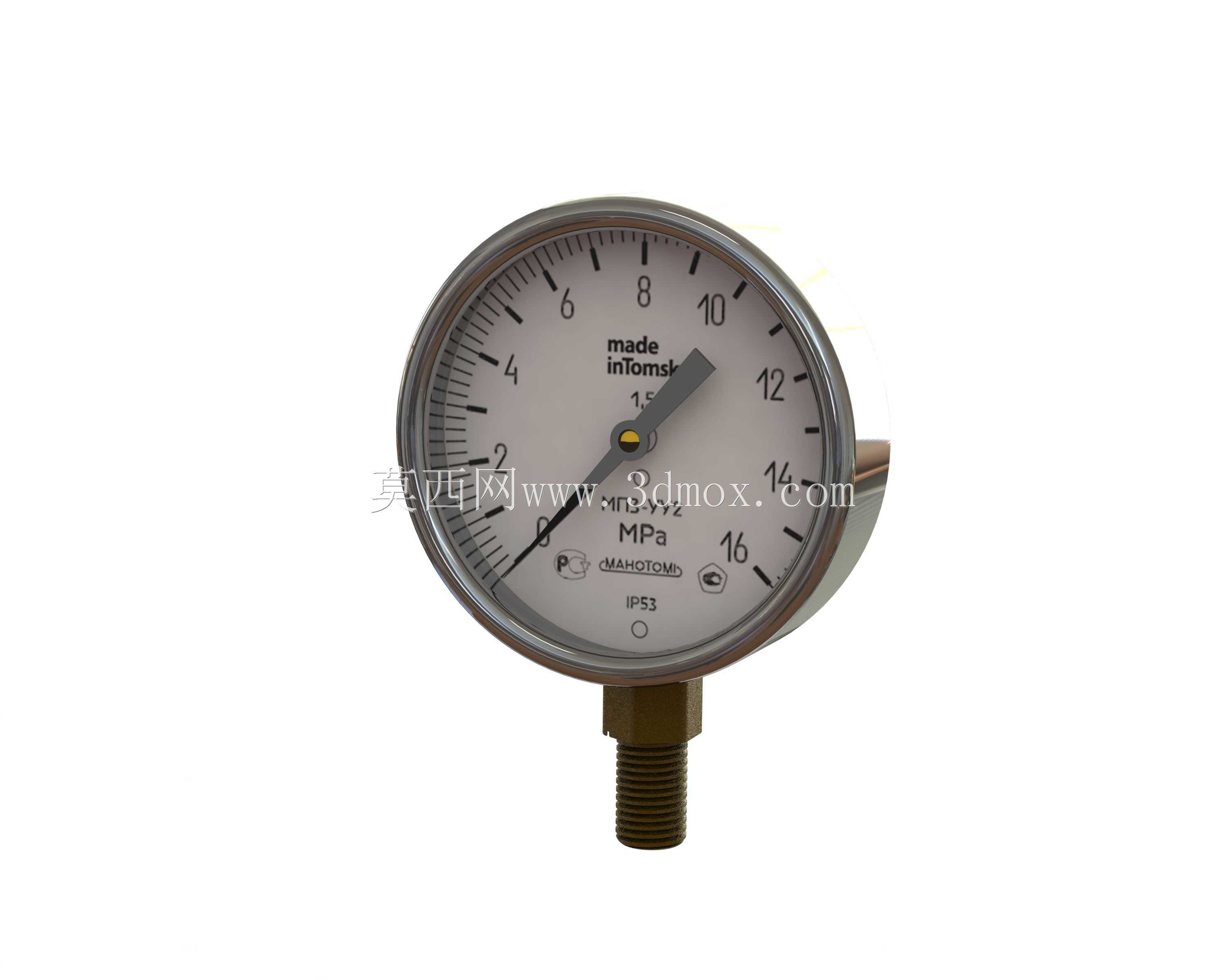

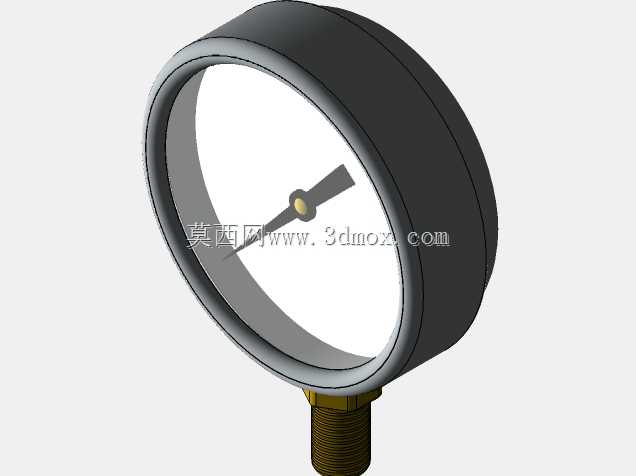

　　表盘部分采用圆形金属表壳设计，表圈做了卷边压合处理，能把透明表蒙牢牢固定在表壳上，同时起到密封防尘的作用，避免车间内的粉尘、水汽进入表壳内部污染刻度盘或者卡滞传动齿轮。刻度盘采用白色哑光基底，黑色刻度线搭配黑色数字标识，量程覆盖0到16MPa，刻度分度值清晰，每1MPa设置长刻度线与数字标识，中间的短刻度线对应0.2MPa的分度值，能满足常规工业场景的读数精度要求，指针采用锥形黑色设计，尖端做了收窄处理，能精准对齐刻度线，减少读数视差。表盘上还标注了精度等级、防护等级等参数标识，方便选型时快速核对参数。

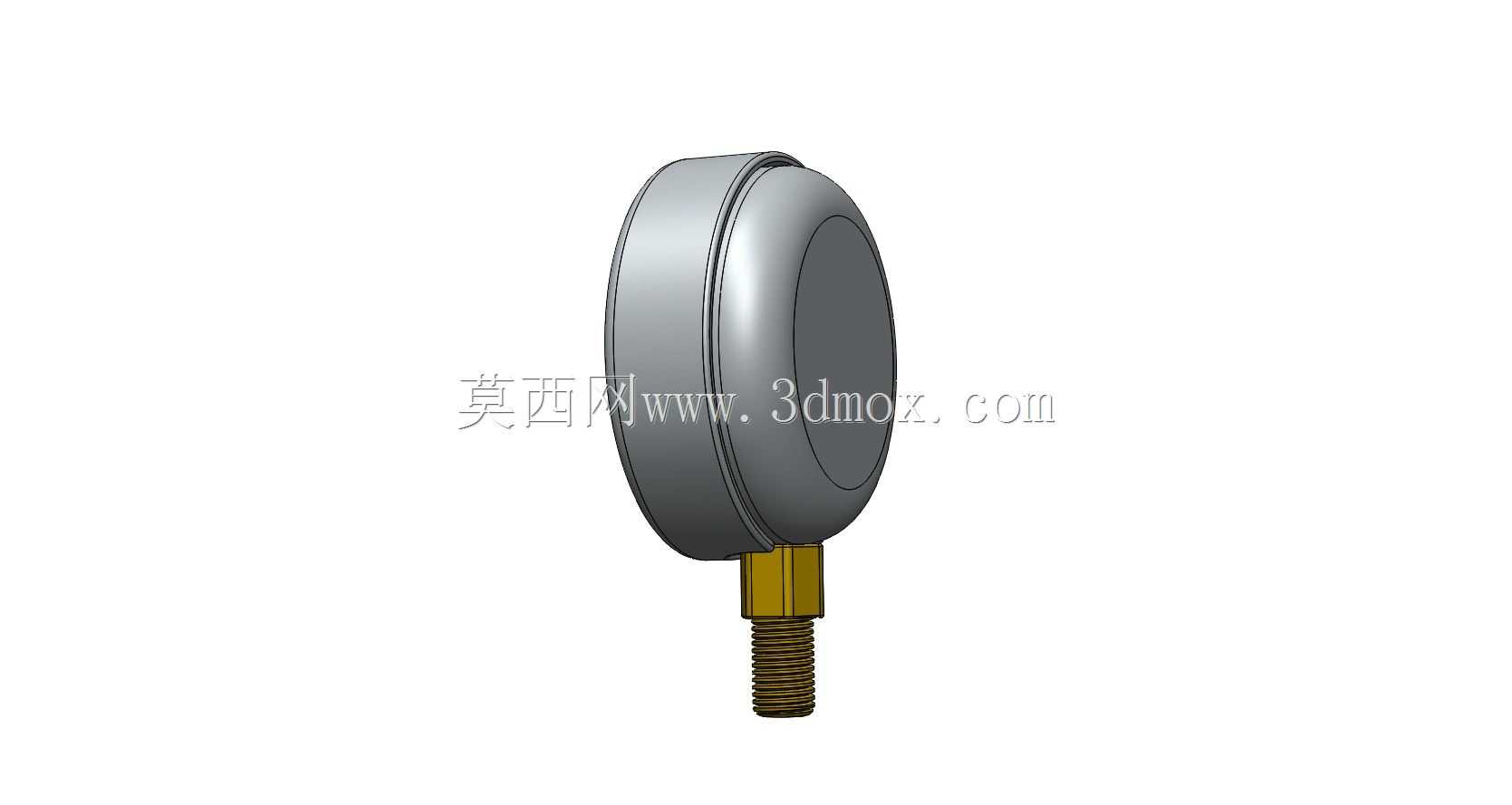

　　底部的压力连接接口采用标准外螺纹设计，是工业压力表通用的安装接口规格，能直接匹配管路上的内螺纹安装座，安装时只需要在螺纹处缠绕合适的密封带，拧紧到规定扭矩就能实现可靠密封，不会出现介质泄漏问题。接口与表壳的连接部位做了加厚处理，能承受安装时的拧紧扭矩，避免长期使用后接口出现松动或者断裂。表壳背部没有额外的安装结构，依靠螺纹接口直接固定在管路上，整体结构紧凑，安装后不会占用过多的管线周边空间，适合在管线排布密集的车间内使用。

　　在建模过程中，需要重点关注几个关键尺寸的匹配：首先是表盘直径与表壳厚度的比例，要保证内部的弹簧管、传动齿轮组有足够的安装空间，同时避免表壳过厚导致整体重量过大，增加管路接口的承重负担；其次是底部螺纹接口的同轴度，要保证接口轴线与表盘平面垂直，避免安装后表盘出现倾斜，影响读数便利性；另外指针的转动中心要与刻度盘的圆心完全重合，否则会出现全量程范围内读数偏差不一致的问题，传动连杆的铰接点间隙要控制在合理范围内，间隙过大会导致指针回程误差超标，间隙过小则会导致传动卡滞，压力变化时指针不能顺畅跟随转动。

　　这类径向压力表在实际使用中，通常会在前端配套检修截止阀，方便后期更换压力表时不需要排空整条管线的介质，只需要关闭截止阀就能完成拆装维护。表蒙采用透明高强度材料，具备一定的抗冲击能力，能抵御车间内偶尔的飞溅物撞击，避免表蒙碎裂导致仪表失效。整体结构没有易损的外露部件，日常维护只需要定期擦拭表盘表面，核对读数准确性即可，不需要复杂的保养流程，在无过载、无强腐蚀介质的工况下，使用寿命能达到数年之久。

　　建模时还要注意表壳的圆角过渡处理，所有外露边缘都做了小圆角钝化，避免安装维护时划伤操作人员，表壳表面做了哑光喷塑处理，不容易残留油污和指纹，在油污较多的机加工车间、液压站场景下，也能保持表盘的可读性。弹簧管的材质选型要适配被测介质特性，常规场景采用铜合金材质就能满足需求，腐蚀介质场景则需要更换为不锈钢材质，但整体结构尺寸保持一致，具备很强的通用性。
