炭黑收集用大型多锥斗袋式除尘装置

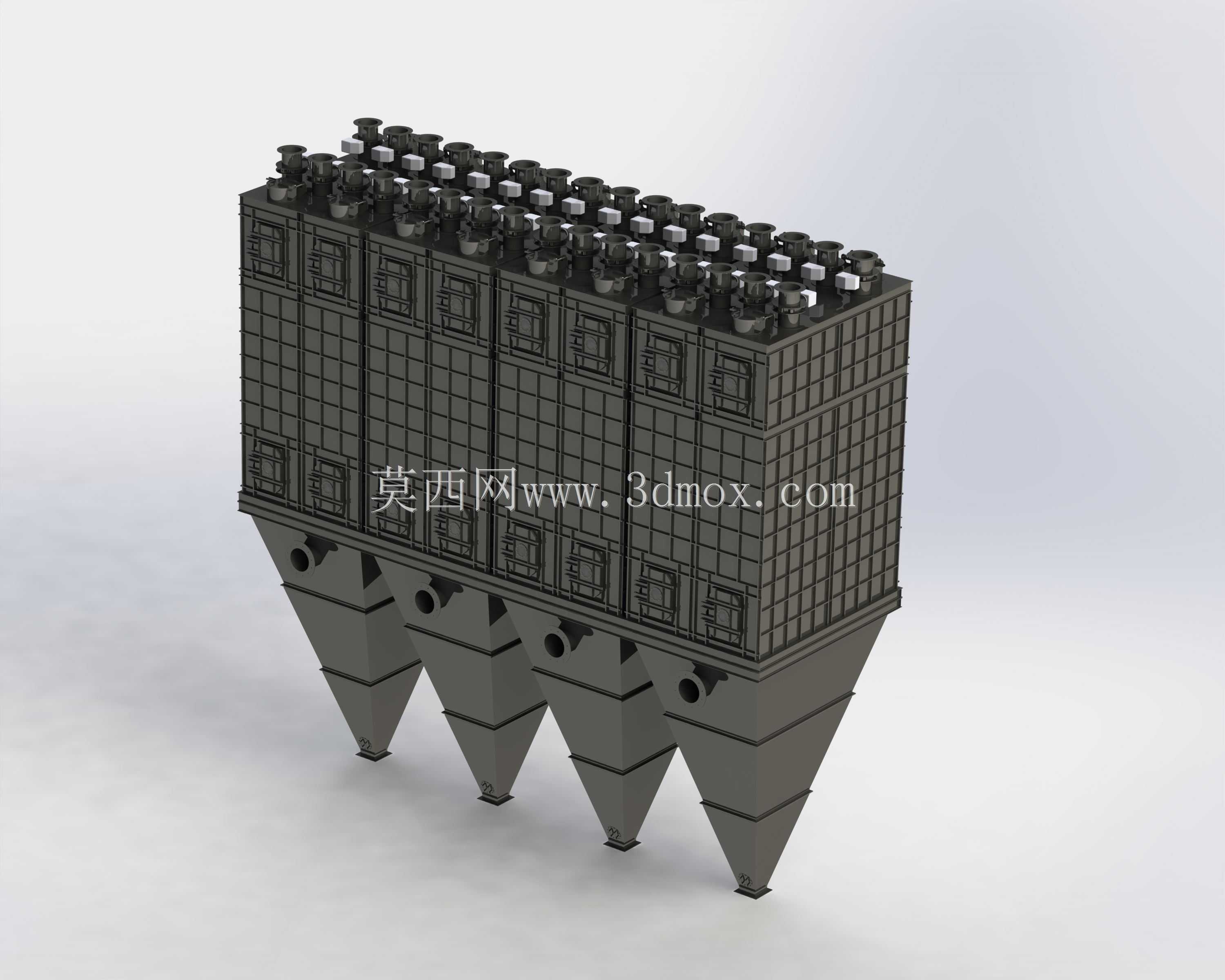

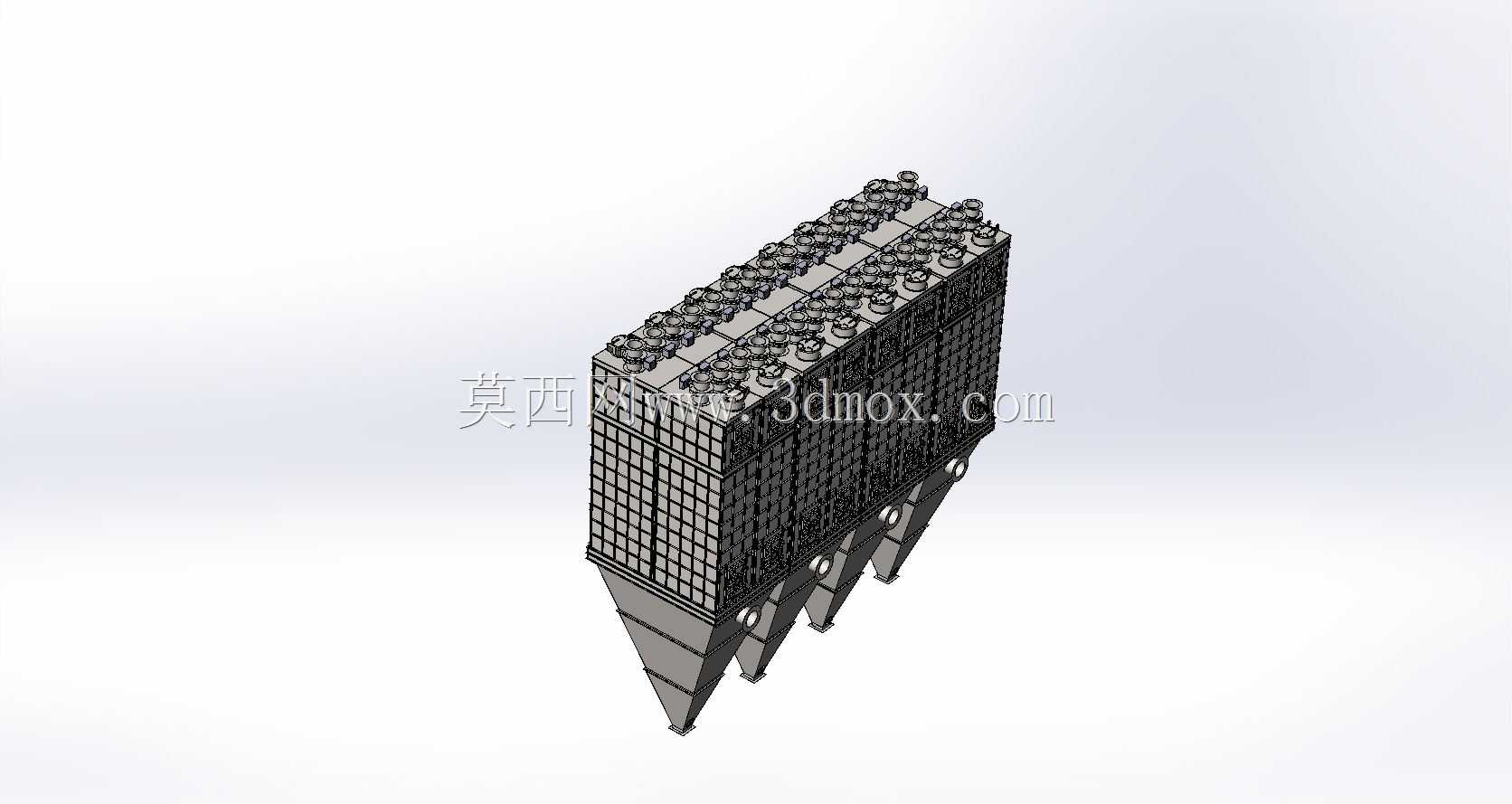

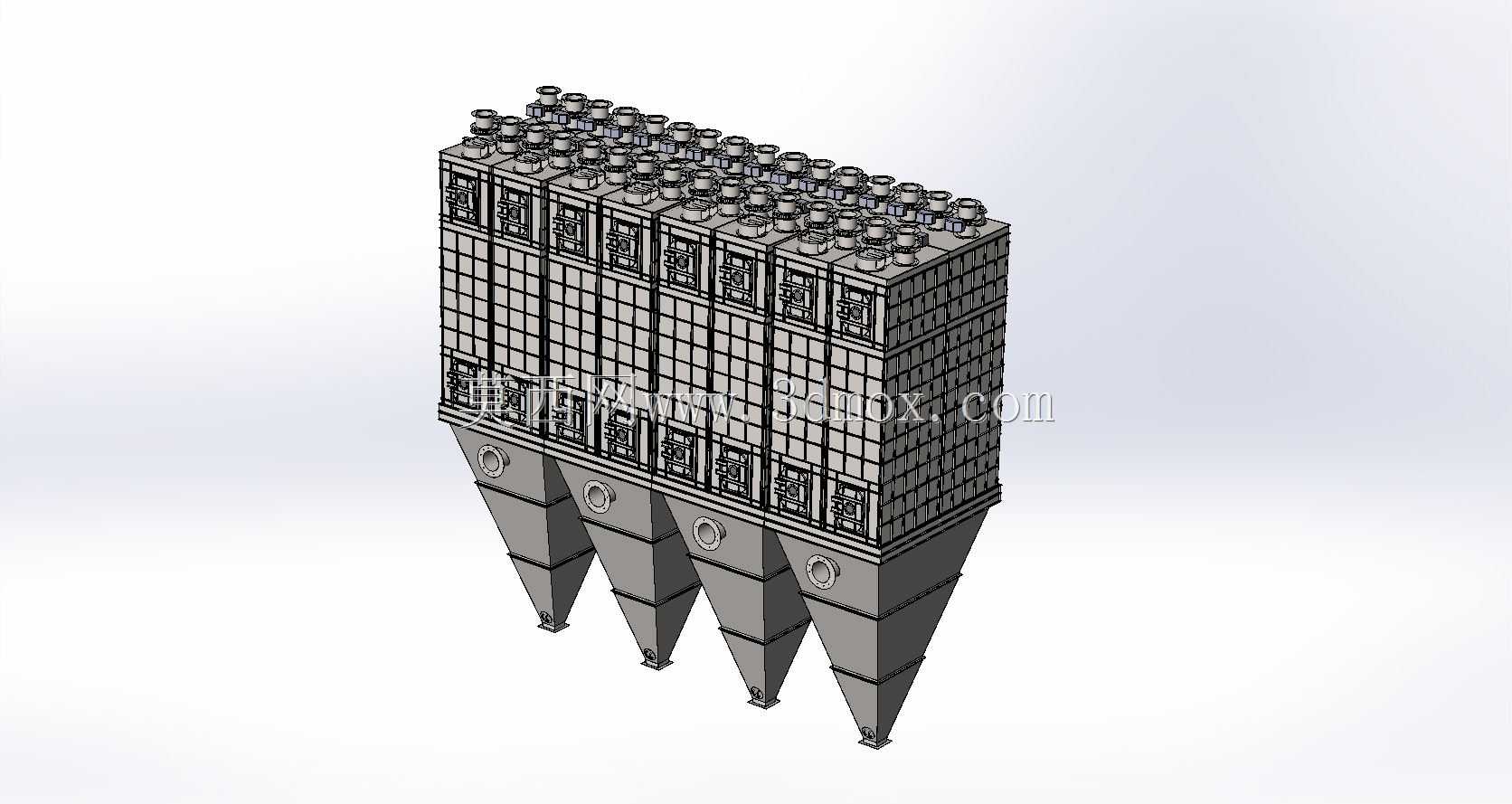

　　在炭黑生产加工的工业场景中，含尘尾气的气固分离环节一直是生产线稳定运行的核心节点，这类工况下烟气含尘浓度高、炭黑颗粒粒径细且附着性强，常规单锥斗除尘设备容易出现灰斗架桥、排灰不畅的问题，直接影响整条生产线的连续运转时长。本次呈现的多锥斗袋式除尘装置，正是针对炭黑生产工况的特殊需求完成的结构设计，整体采用上箱体、中箱体、下锥斗的三段式模块化布局，上箱体集成喷吹清灰机构与净气出口，中箱体为滤袋安装的过滤仓段，下部分布四个独立的锥形灰斗，每个灰斗侧壁设置独立的进风口与检修人孔，可实现单仓离线检修，无需全线停机即可完成滤袋更换或灰斗清堵作业。从结构设计逻辑来看，四个锥斗沿设备长度方向等距排布，单个锥斗的锥角严格按照炭黑物料的安息角设置，

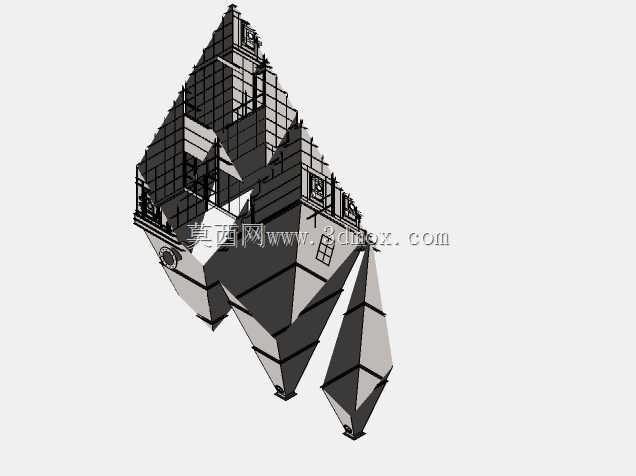

　　避免粉尘在锥壁堆积滞留，每个灰斗下口配置标准法兰接口，可直接对接后续的炭黑输送、密闭收集装置，减少二次扬尘风险。中箱体的滤袋采用矩阵式排布，相邻滤袋之间预留足够的检修间隙与气流上升通道，避免高浓度含尘气流直接冲刷滤袋造成局部磨损，上箱体的喷吹管对准每条滤袋的中心位置，保证清灰时压缩空气可以均匀覆盖整条滤袋长度，清灰压力设置适配炭黑粉尘的附着特性，既保证滤袋表面积尘可以顺利脱落，又不会因为喷吹压力过高损伤滤袋纤维层。设备的外形尺寸按照炭黑生产线的尾气排放风量匹配设计，整体为长方体落地式结构，底部锥斗的支撑腿预留了足够的安装空间，可适配现场不同高度的输灰设备安装需求，设备侧壁的加强筋沿高度方向均匀布置，可承受过滤工况下的箱体负压，

　　避免长期运行出现箱体变形漏风的问题。进风口设置在中箱体下部与灰斗的衔接位置，含尘气流进入设备后首先通过气流分布板进行均流，大颗粒炭黑在重力作用下直接落入下方灰斗，细颗粒随气流上升附着在滤袋外表面，过滤后的净气通过滤袋内部进入上箱体，从净气出口排出至后续工序。针对炭黑粉尘易燃易爆的特性，设备整体结构做了防静电导通设计，所有金属构件之间采用跨接导线连接，可将滤袋表面摩擦产生的静电及时导走，避免静电积聚引发安全隐患，上箱体还预留了防爆阀安装接口，可根据现场防爆等级要求配置对应的泄爆装置。在安装边界方面，设备顶部预留了喷吹系统的检修操作空间，侧面设置了多层检修平台的连接位点，可直接与现场的钢平台对接，

　　设备进出口的法兰尺寸按照通用通风管道标准设计，可直接与现场的主风管连接，无需额外制作变径接头，减少现场安装的焊接工作量。这类多锥斗结构的袋式除尘装置，除了炭黑生产场景外，也可适配其他高浓度工业粉尘的收集处理场景，比如煤粉制备、金属粉末加工等工况，只需要根据粉尘特性调整滤袋材质与清灰参数即可，整体模块化的结构设计也方便后续根据处理风量的变化进行扩容改造，通过拼接相同的仓段即可提升设备的整体处理能力，无需重新设计整体结构。在三维建模过程中，所有板件的厚度、法兰的螺栓孔位、加强筋的排布都按照实际加工工艺要求设置，滤袋的安装位置、喷吹管的对位精度都做了干涉检查，避免实际加工安装时出现部件碰撞、无法装配的问题，每个锥斗的角度、进风口的位置都经过流场模拟验证，保证设备内部气流分布均匀，不会出现局部气流速度过高造成滤袋异常磨损的情况。
