炭黑收集用锥斗式袋滤除尘装置

　　在炭黑生产的工艺链路里，炭黑反应炉出口的烟气携带大量成品炭黑颗粒，若直接进入后续工序不仅会造成产品流失，还会磨损风机、堵塞换热管路，这类锥斗式袋滤装置就是专门针对炭黑物性设计的气固分离终端，和普通建材、木工行业的除尘设备不同，炭黑颗粒粒径极细、堆积密度小、附着性强，常规脉冲除尘容易出现滤袋糊袋、卸灰不畅的问题，这款设备的结构设计完全围绕炭黑的物料特性做了适配。

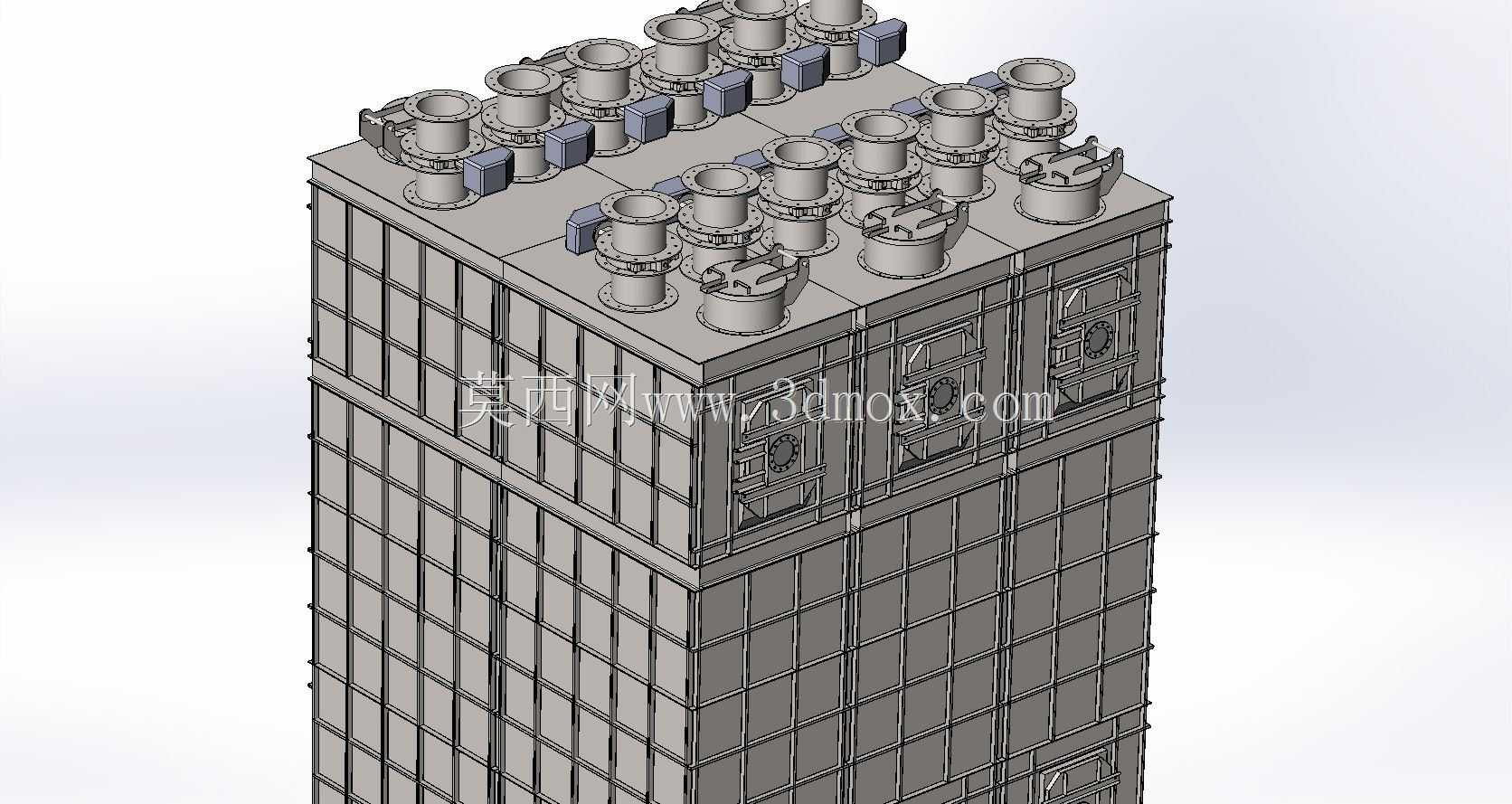

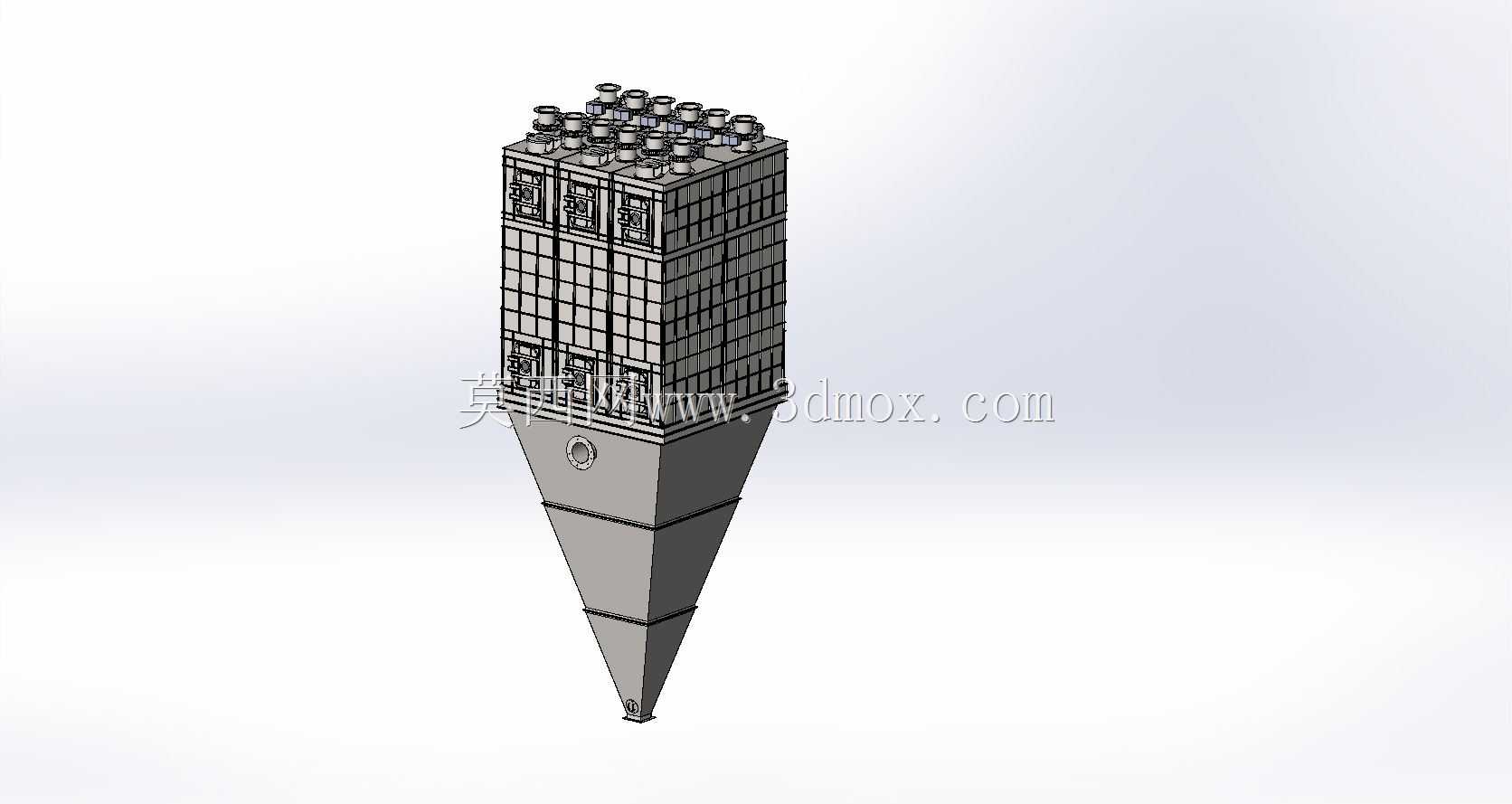

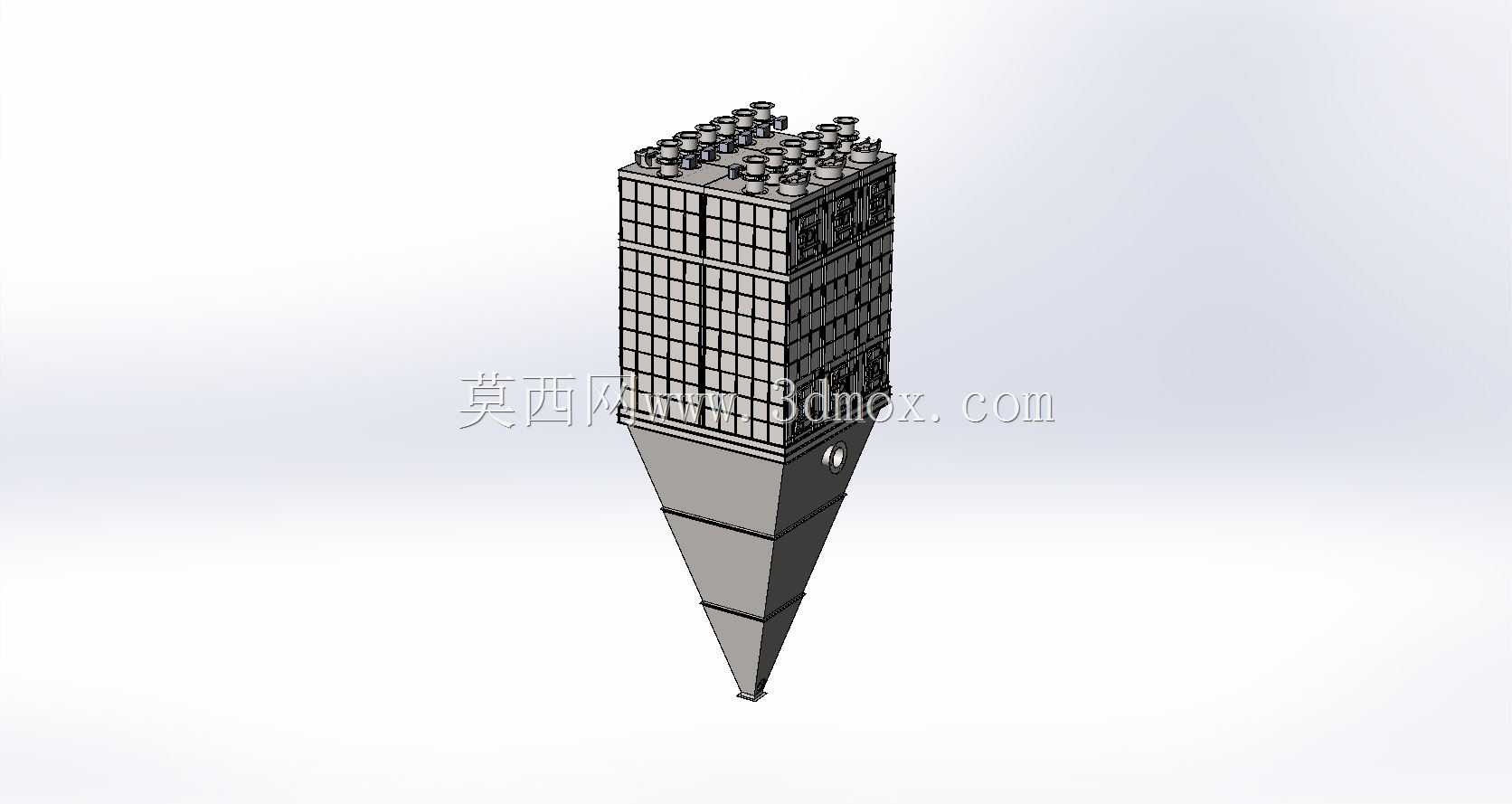

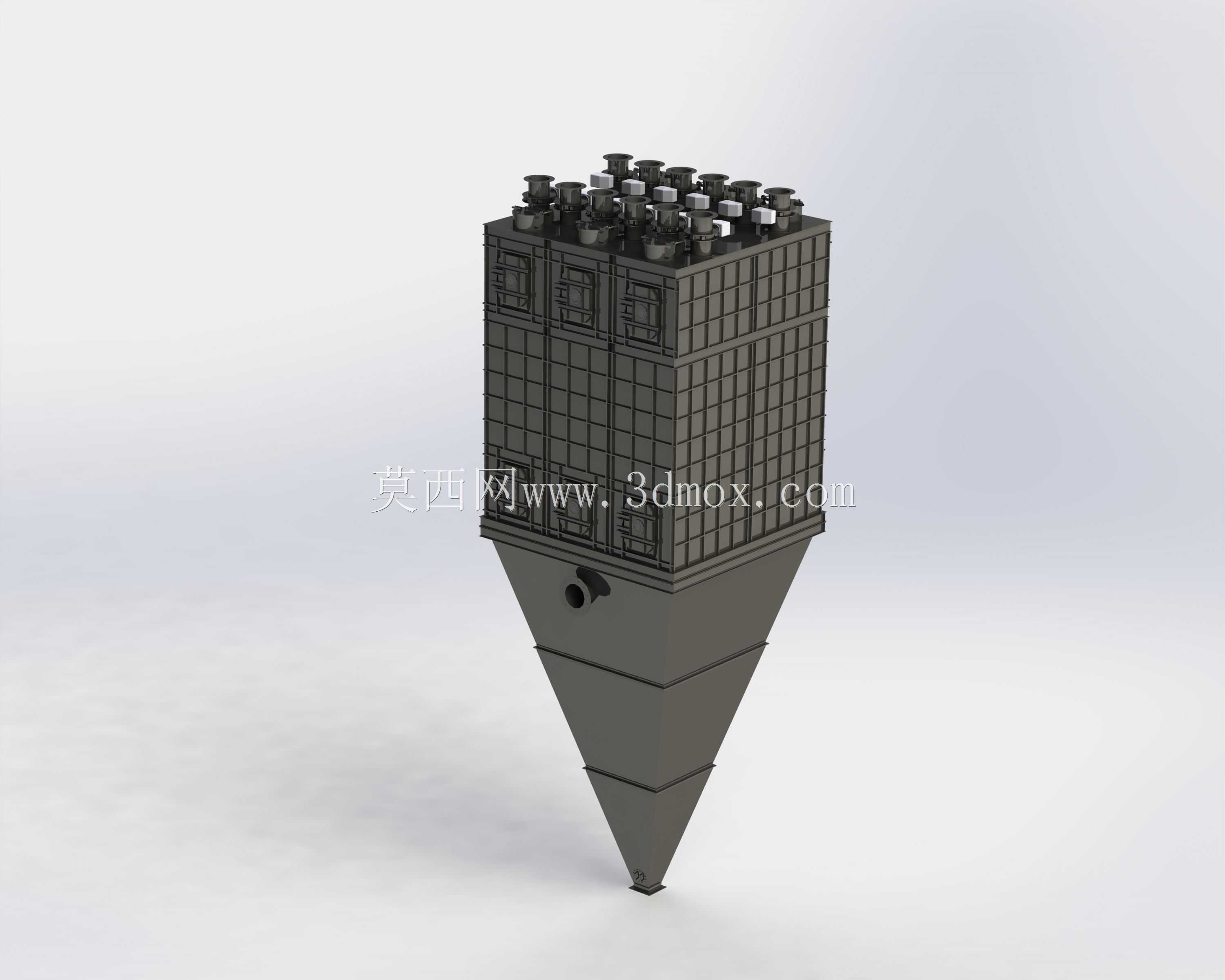

　　设备上部为方形箱体结构，顶部集成了多组喷吹清灰的阀组接口，箱体内部划分独立的滤袋仓室，每个仓室可单独离线清灰，避免清灰过程中未过滤的烟气串流影响整体除尘效率，箱体侧壁设置的检修门采用快压式密封结构，密封面嵌有耐温耐腐的硅橡胶条，既可以保证运行时的箱体负压密封性，又能在更换滤袋时快速开启，不需要拆除大面积的围护结构。下部的锥斗段采用多级收缩的棱锥结构，而非普通的单段直锥，这种设计是因为炭黑的安息角较大，单段锥斗如果锥角过小容易出现架桥堵灰，锥角过大又会增加设备整体高度，多级收缩的结构可以在控制整体安装高度的前提下，让每一段锥壁的倾角都大于炭黑的滑动安息角，保证滤袋清灰落下的炭黑可以顺着锥壁顺畅滑落到下部的卸灰口，不会在锥壁积料造成局部堵塞。

　　从安装边界来看，设备的方形箱体段为主要的承载结构，顶部的阀组排布预留了足够的检修操作空间，侧面的进气口位置和炭黑工艺管线的标高匹配，不需要额外做大幅度的管线变向，下部锥斗的卸灰口可以直接对接密闭式卸灰阀或者炭黑输送管路，避免卸灰过程中炭黑外泄造成车间粉尘污染。设备的箱体壁板采用加筋肋的模块化拼接结构，运输时可以拆分壁板单元，到现场后再通过螺栓拼接密封，既降低了大件运输的成本，又能根据现场的安装空间调整部分接口的朝向。

　　在实际运行逻辑上，含炭黑的烟气从箱体中下部进入仓室，颗粒被滤袋阻隔在外侧，净化后的气体穿过滤袋从上部的净气室汇总排出，附着在滤袋外表面的炭黑随着运行时间增加逐渐增厚，当仓室压差达到设定阈值时，对应仓室的离线阀关闭，顶部的脉冲阀瞬间释放高压气流，从滤袋内部反向喷吹，将滤袋外表面附着的炭黑层吹落，掉入下部的锥斗中，清灰完成后离线阀重新打开，仓室恢复过滤状态，整个清灰过程分仓轮流进行，不会中断整体的烟气处理流程。和电除尘相比，这类袋式除尘装置对炭黑细颗粒的捕集效率更高，出口排放浓度可以稳定控制在很低的水平，不会因为炭黑比电阻的波动影响除尘效果，也不需要设置复杂的高压供电系统，日常维护只需要定期检查滤袋破损情况、更换脉冲阀密封件即可，运维难度更低。

　　设计过程中还需要考虑炭黑的易燃易爆特性，整个箱体的结构强度按照负压运行的工况做了冗余计算，避免箱体漏风导致外界空气进入仓室内部，和炭黑粉尘形成爆炸性混合物，同时顶部设置了泄压口，一旦仓内压力异常可以快速泄压，保障运行安全。滤袋的选型适配炭黑烟气的温度特性，采用耐温耐腐的滤料，表面做疏水处理，避免炭黑吸附烟气中的水汽后黏附在滤袋表面难以清灰。锥斗段的外壁可以根据现场需求加装伴热装置，在冬季环境温度较低时，防止烟气中的水汽在锥壁结露，导致炭黑受潮结块堵塞卸灰口。
