供暖系统千升级立式排水储水罐体结构

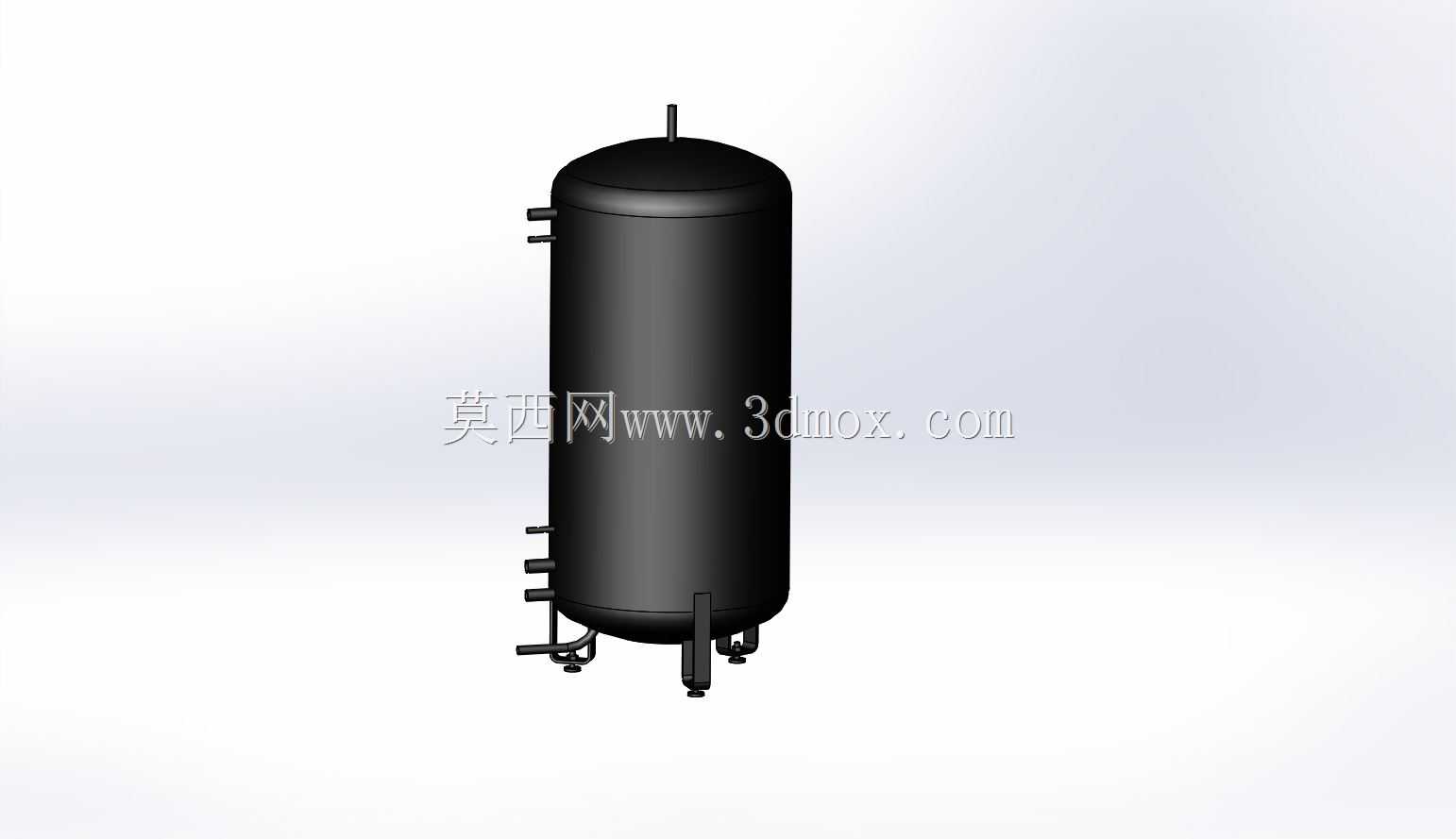

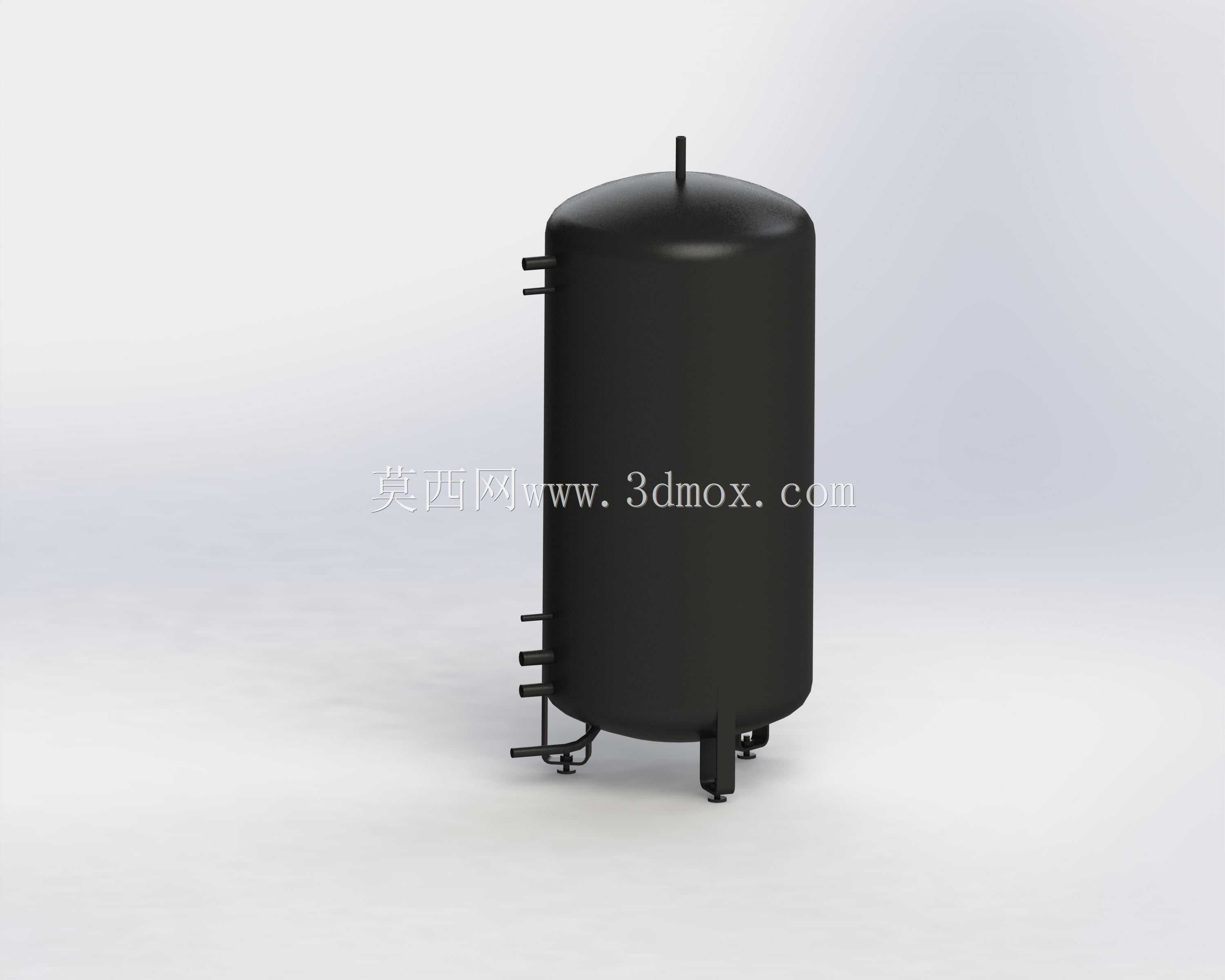

　　在民用集中供暖、小型商用供热系统的现场安装与配套设计中，这类立式储水排水罐体是系统水路循环里不可或缺的承压储水部件，主要承担系统补水缓冲、膨胀水量容纳、定期排污排水的核心作用，区别于普通无压储水罐，该类罐体需要匹配供暖系统的运行压力，在设计阶段就需要充分考虑壁厚承压、接口排布、安装固定的多重工程需求。从结构设计逻辑来看，罐体采用立式圆柱形态，上下采用标准椭圆封头结构，这种形态的优势在于承压状态下应力分布均匀，不会出现方形罐体的边角应力集中问题，同等容积下耗材用量更省，同时立式布置的占地面积更小，适合在换热站、锅炉房的边角区域安装，不需要占用过大的设备排布空间。罐体顶部设置的单根小口径接口为排气接口，

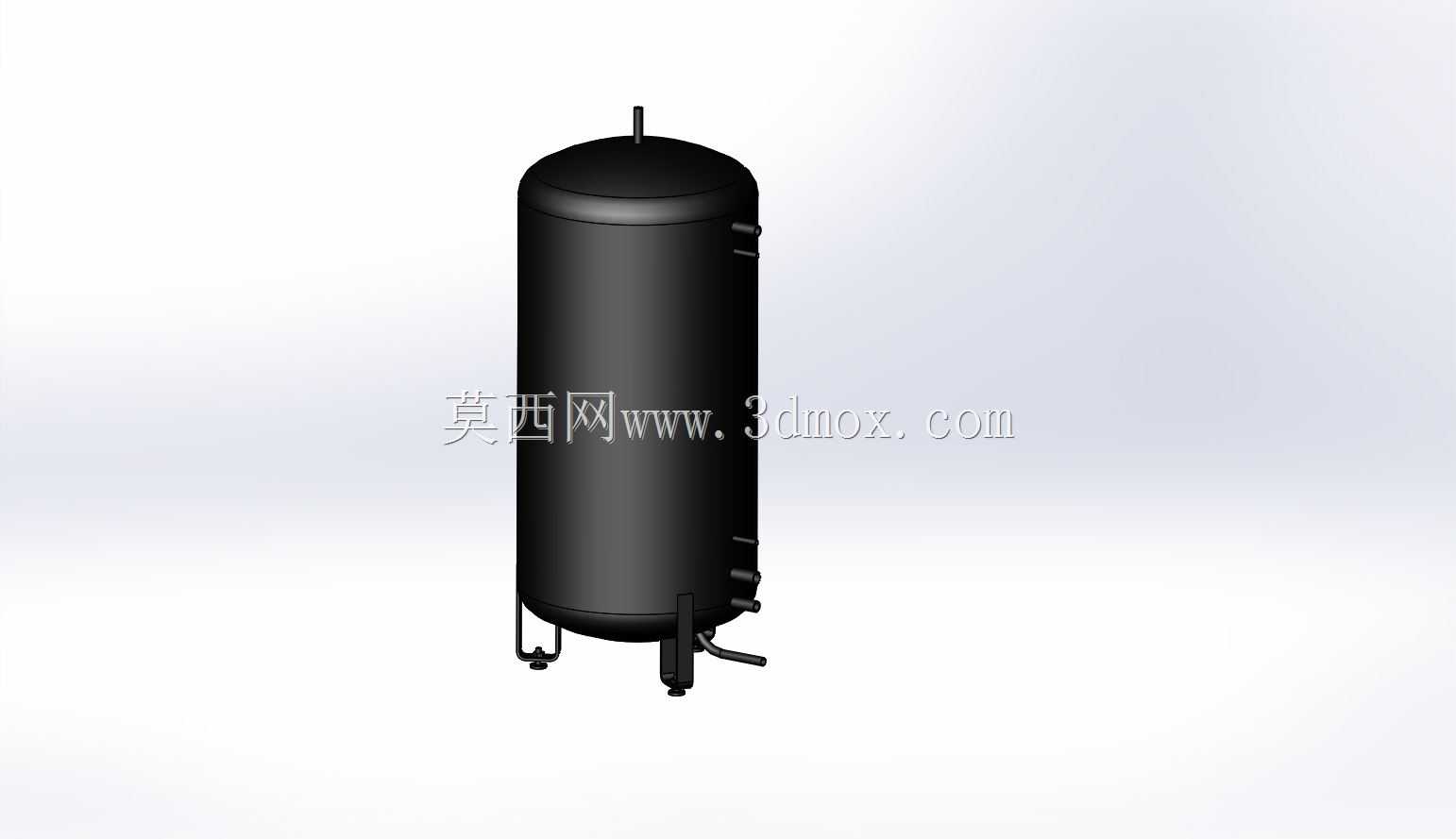

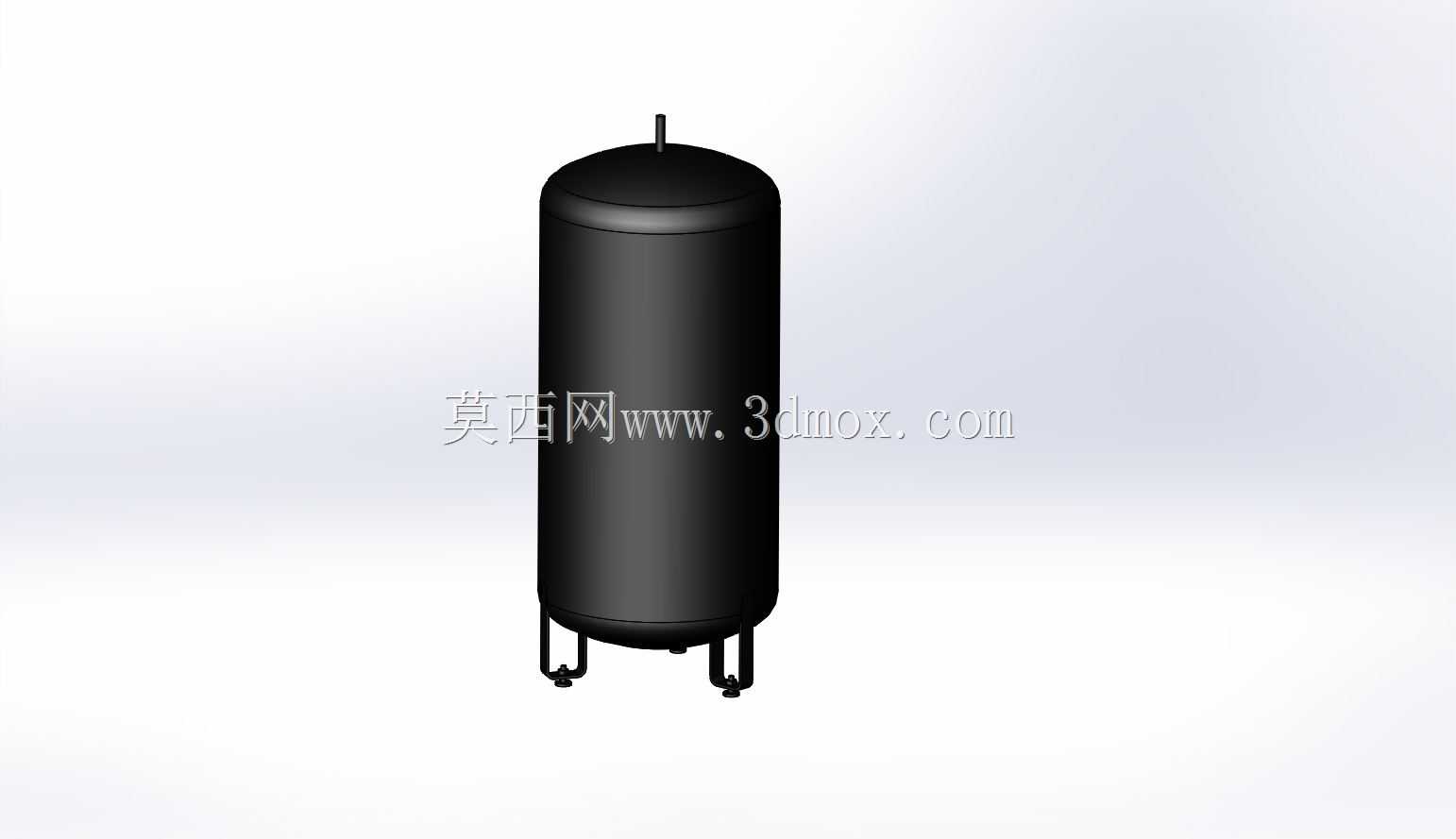

　　主要用于系统初次注水时排出罐内积存的空气，避免运行过程中形成气阻影响水循环效率，运行过程中也可通过该接口连接自动排气阀，实现连续自动排气，无需人工频繁操作。罐体侧面分层布置的多组侧接口，分别对应不同的功能管路：靠上位置的接口为系统回水接入端，中部接口为循环水出水端，靠下位置的几组接口分别为排污口、液位检测接口、补水接口，分层排布的设计可以让罐内水流形成稳定的上出下进循环路径，避免出现水流短路，同时底部接口可以在系统检修时完全排空罐内存水，减少冬季停机时的冻裂风险。罐体底部设计的三组支脚结构，采用带安装孔的支腿形式，安装时可以通过膨胀螺栓直接固定在混凝土设备基础上，支脚的高度预留了底部排污操作的空间，

　　不需要额外抬高罐体就可以在底部连接排污管路、安装排污阀门，支脚与罐体下封头的连接位置做了加强筋补强，避免满水状态下支脚连接处出现应力变形，适配1000升容积的满水重量载荷，长期运行不会出现支脚失稳、罐体倾斜的问题。从安装边界来看，罐体整体外径控制在常规设备运输的尺寸范围内，可以通过标准楼道、设备通道运输，不需要现场拆分焊接，整体到场后直接对接管路即可投入使用，安装时需要在罐体周边预留不小于0.6米的操作空间，用于侧面阀门的操作、日常巡检维护，顶部排气接口位置需要预留足够的空间安装排气阀与检修操作空间。在实际工程应用中，这类罐体通常匹配单栋小型建筑、小型商业网点的供暖系统，作为系统的膨胀定压储水部件使用，相比卧式罐体，

　　立式结构的液位差更大，排污时的水流冲力更强，可以更好地带走罐底沉积的水垢、锈渣等杂质，减少系统管路堵塞的概率。建模过程中需要重点关注各个接口的法兰尺寸匹配、支脚的安装孔位同轴度、罐体椭圆封头的曲率准确性，因为这些参数直接影响后续工程出图、生产加工的精度，如果接口位置偏差过大，现场安装时就会出现管路对接错位的问题，支脚安装孔位偏差则会导致罐体无法顺利固定在预设的基础上。罐体的外表面预留了保温层安装的余量，实际工程应用中会在罐体外部包裹橡塑保温或者岩棉保温层，减少罐体的散热损失，避免冬季运行时罐体表面出现凝露滴水的问题，建模时的外径尺寸是罐体的金属本体尺寸，后续保温施工后的整体外径会增加100毫米左右，在设备排布设计时需要提前预留这部分尺寸余量，避免出现保温后设备间距不足、无法操作阀门的问题。
