供暖系统750升立式排水储水罐体结构

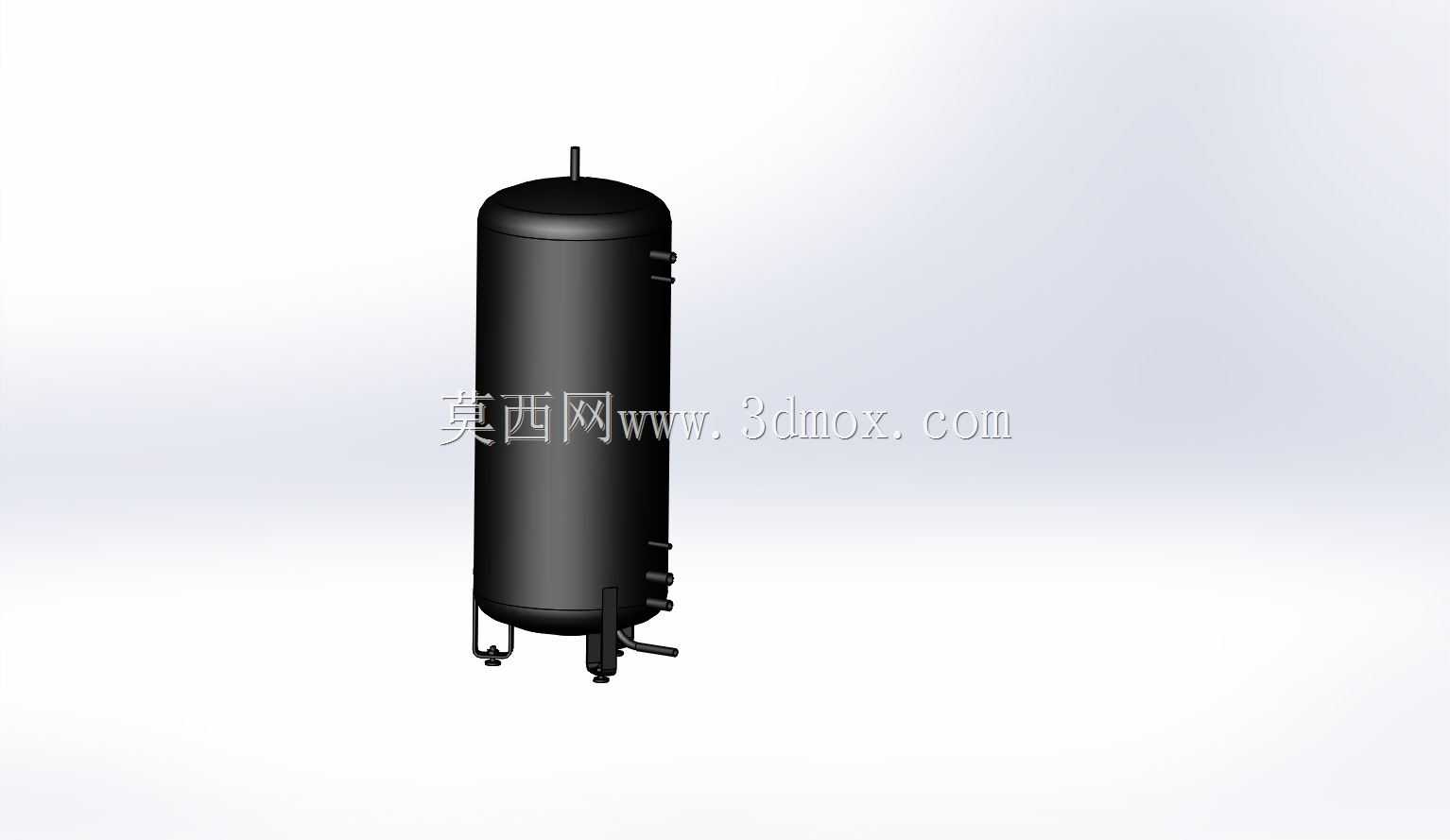

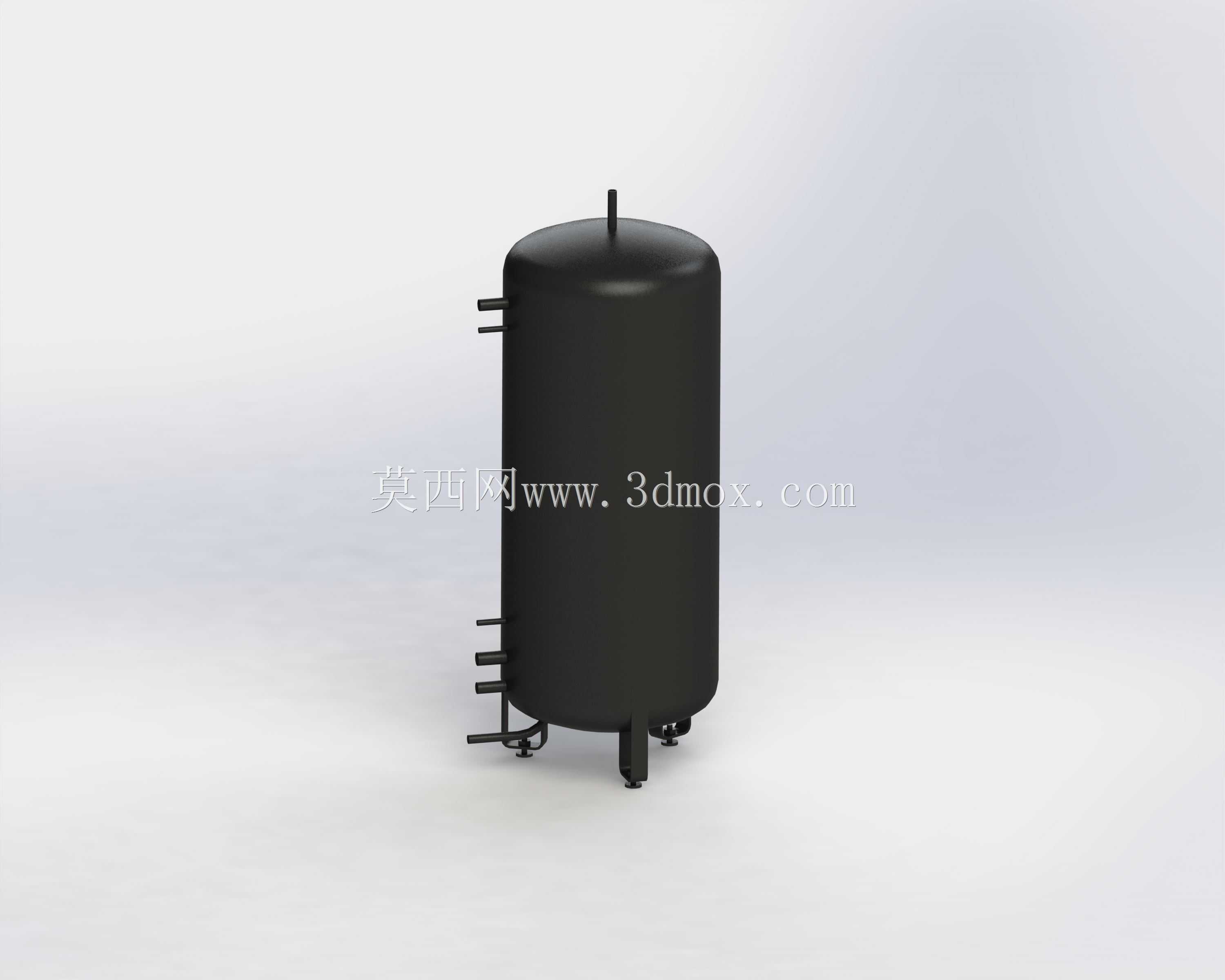

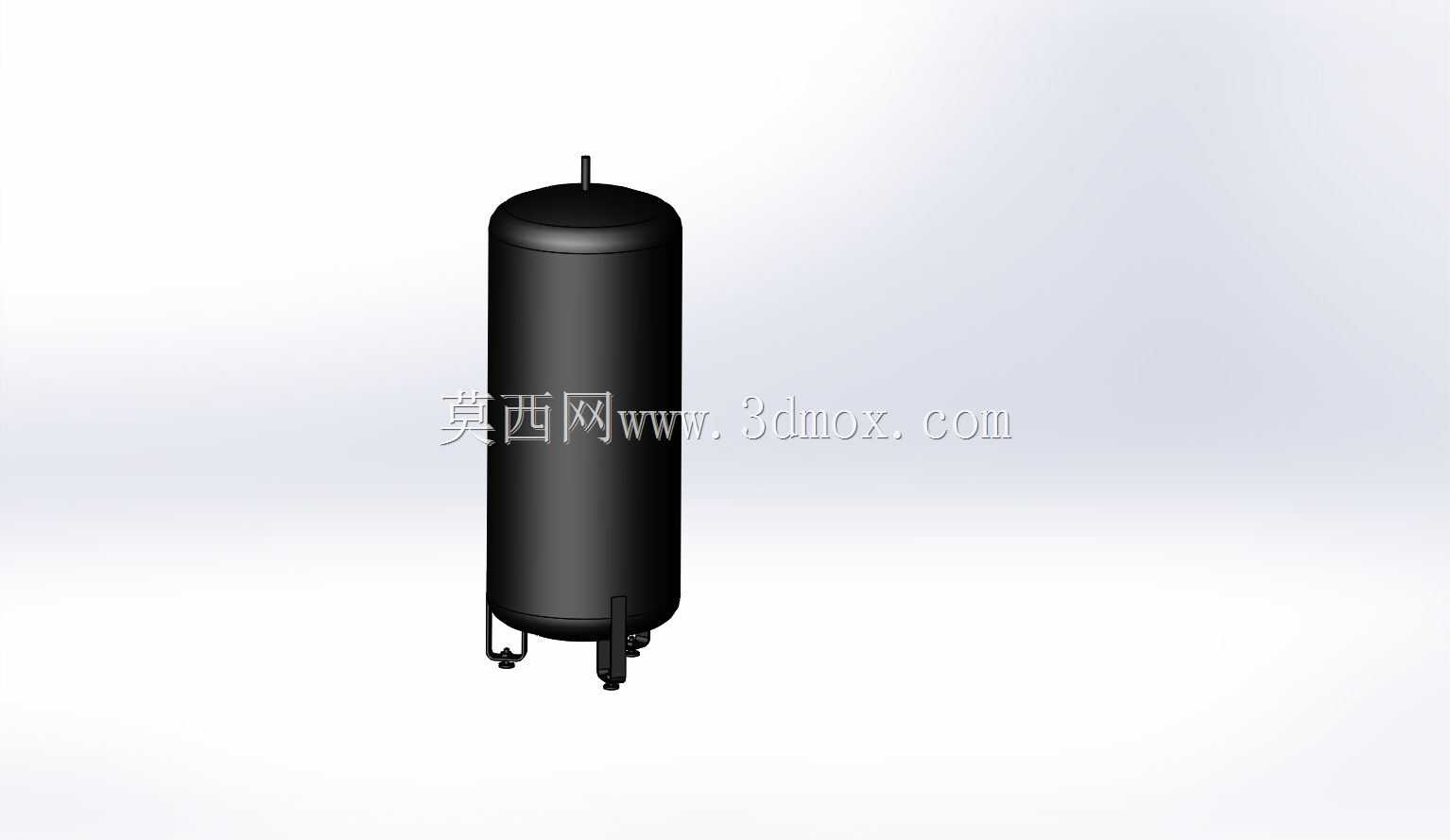

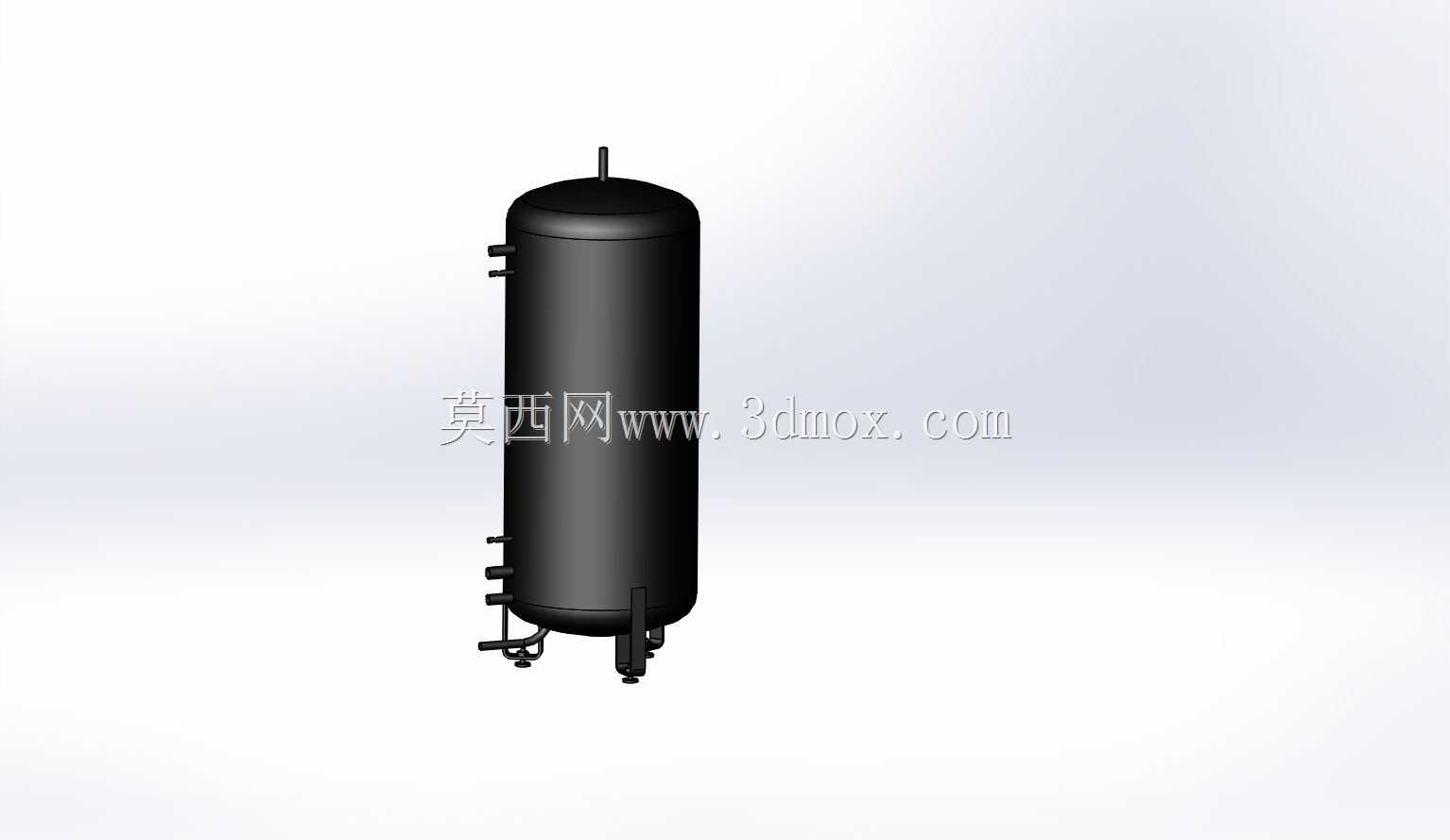

　　在民用集中供暖、商用建筑采暖以及小型工业供热系统的水循环回路中，储水排水罐体是承担系统水量缓冲、排气排水、稳压扩容作用的核心配套部件，这款容积750升的立式罐体结构，正是针对中小型供暖系统的水系统调节需求设计，适配单栋小型办公楼、连片居民单元或者小型生产车间的供热回路配套。从现场安装的实际边界来看，立式结构的设计初衷是最大化压缩占地投影面积，罐体主体采用等径直筒结构，底部设置三个均匀分布的支脚，支脚预留螺栓固定孔位，安装时可直接固定在混凝土设备基础或者型钢支架上，不需要额外做复杂的承重框架，适配多数换热站、设备夹层的狭小安装空间。

　　罐体侧面分层布置的多组接口，分别对应不同的管路连接需求：下部的三组侧接接口，分别对接系统回水管路、排污管路以及补水支路，接口的伸出长度经过校准，预留了法兰连接或者焊接操作的操作空间，不会出现管路安装时扳手操作空间不足的问题；上部的小直径顶置接口，专门对接系统自动排气阀，能够在系统运行过程中持续排出循环水中裹挟的气体，避免气塞造成的管路循环不畅、局部散热器不热的常见问题。罐体底部的排污接口位置略低于罐体内部底平面，配合罐体底部略带锥度的沉底设计，能够在系统检修排水时尽可能排净罐体内的沉积杂质，减少排污残留，降低后续管路堵塞的风险。

　　从结构设计的逻辑来看，罐体的壁厚选取充分考虑了供暖系统的常规工作压力，直筒段与上下封头的连接位置做了圆弧过渡处理，避免应力集中造成的焊缝疲劳损坏，适配供暖系统长期带压运行的工况。支脚与罐体下封头的连接位置增设了加强筋板，能够承受满水状态下的整体重量，即使在系统充水、排水的交变载荷下，也不会出现支脚变形、焊缝开裂的问题。侧面接口的位置排布经过管路走向优化，不同功能的接口分层布置，避免现场配管时出现管路交叉打架的情况，减少现场安装的改管工作量。

　　在实际系统运行中，这款罐体除了承担系统排水、储水的基础功能外，还能起到一定的系统稳压作用，缓冲循环水泵启停造成的水锤冲击，减少压力波动对管路阀门、散热器等部件的冲击损伤。和同容积的卧式罐体相比，立式结构的检修空间更易预留，侧面的排污、补水接口都处于操作人员站立即可操作的高度区间，日常巡检时开关阀门、检查接口渗漏都不需要登高或者俯身操作，降低了日常运维的操作难度。顶部的排气接口位置处于罐体的最高点位，符合气水分离的流场设计，循环水进入罐体后流速降低，水中的气泡自然上浮聚集到罐体顶部，通过排气阀持续排出，不需要额外增设独立的排气装置，简化了系统的整体配置。

　　建模过程中对各个接口的相对位置、支脚的安装孔距、罐体的整体高度都做了1:1的参数化还原，各个接口的管径尺寸、伸出长度都按照常规暖通管路的配套标准设置，结构设计人员在做供暖系统整体布置时，可以直接调用该模型导入整体装配，不需要重新绘制罐体的基础外形，能够直接核对罐体与周边管路、墙体、其他设备的安装间隙，提前排查安装干涉问题。罐体的外形没有多余的装饰性结构，所有外部结构都服务于功能需求，支脚的高度预留了底部排污管路的安装空间，不需要额外抬高罐体即可完成底部排污管的连接作业，适配现场常见的侧排、下排两种排污管路走向。
