工业废气处理用双锥顶吸液箱体结构

　　在涂装车间、化工配料工段、金属表面处理生产线这类会产生带液雾废气的场景中，吸液箱是前端气液预处理环节的核心承载构件，主要作用是截留废气中裹挟的液态液滴、粘性漆雾或者腐蚀性液沫，避免后续风管积液堵塞、后端过滤单元被液态组分浸透失效。这款双锥顶结构的吸液箱体，整体采用立式矩形仓体设计，总高度方向预留2500毫米的安装尺寸，在做生产线布局时，需要在设备顶部预留至少300毫米的风管对接空间，底部支撑腿下方要做100毫米高度的混凝土找平墩，同时预留积液排放口的接管空间，整体安装占地宽度可根据生产线工位跨度匹配，单台设备可覆盖两个平行工位的废气抽吸需求。

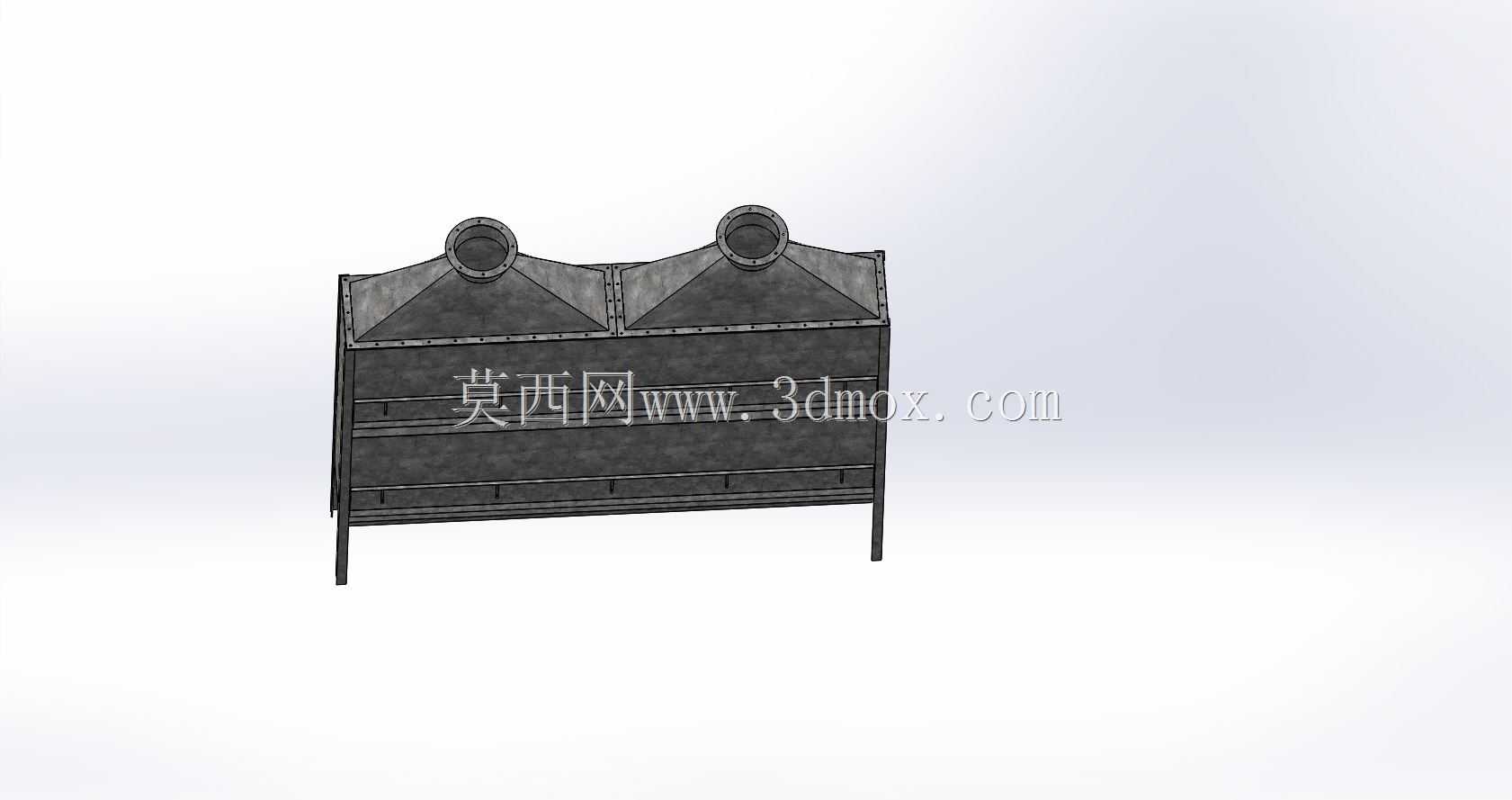

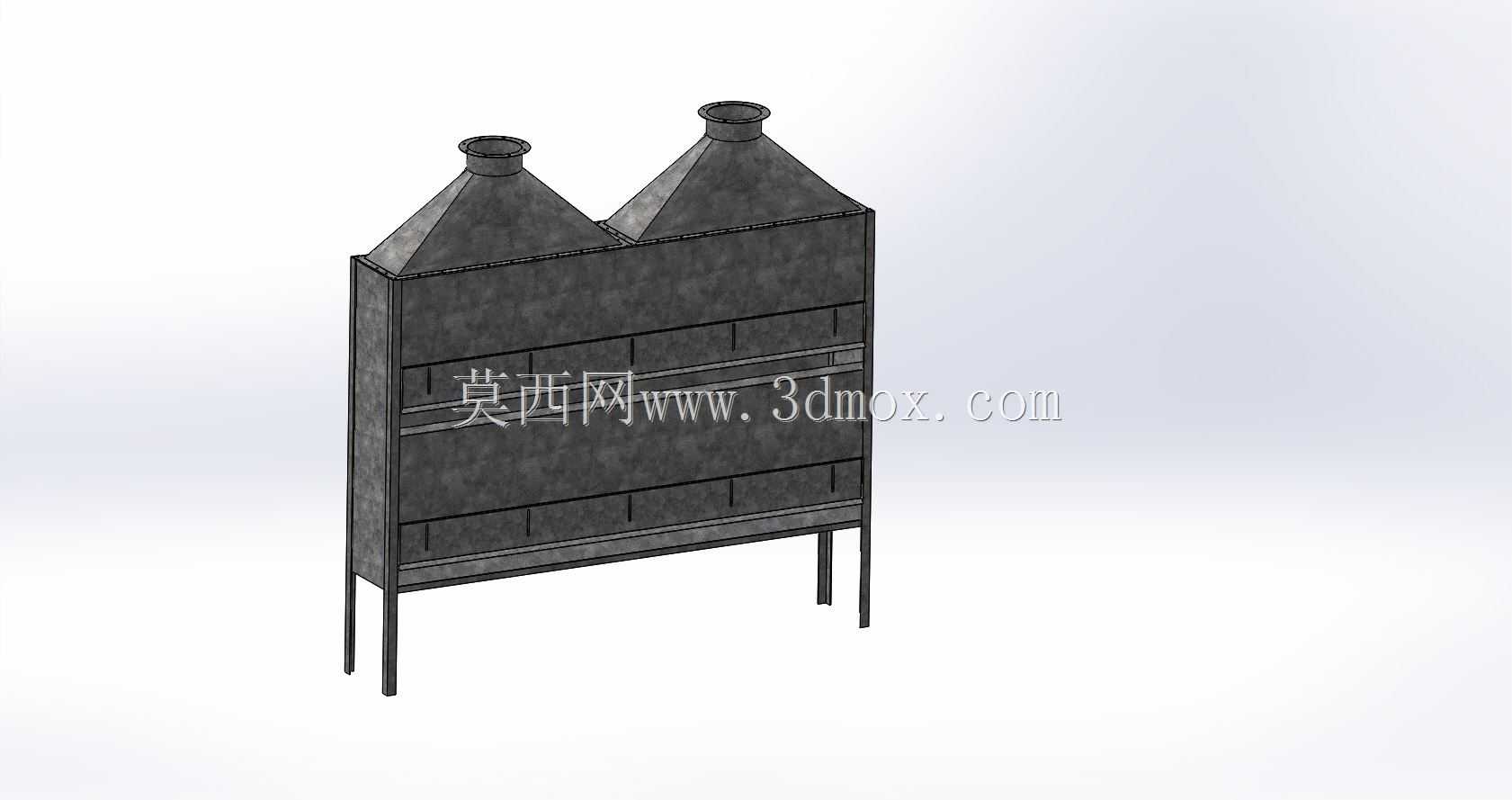

　　从结构设计逻辑来看，顶部采用双锥形集气顶的设计，并非单纯的造型选择，而是考虑到双工位并行抽吸时，两个锥顶分别对应不同工位的吸气口，能够让进入箱体的气流沿锥面斜向进入仓体，避免两股气流在仓内对冲形成紊流，减少带液气流直接短路排出的概率。锥顶的倾斜角度设置为42度，这个角度既可以让被拦截下来的液滴沿锥壁顺利回流到仓体下部的储液区，不会在锥顶平面形成积液残留，也能控制顶部锥段的整体高度，避免设备总高超出车间层高限制。仓体本体采用分段式加强筋设计，外壁沿高度方向每间隔400毫米设置一圈横向加强筋，纵向每间隔600毫米设置竖向加强肋，因为这类吸液箱在运行时，仓内会保持-1200Pa左右的负压，加强结构可以避免仓壁在负压作用下出现凹陷变形，同时也能减少设备运行时的壁面振动噪音。

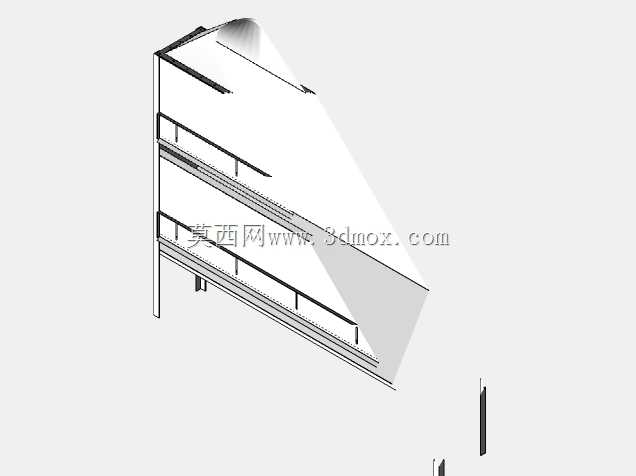

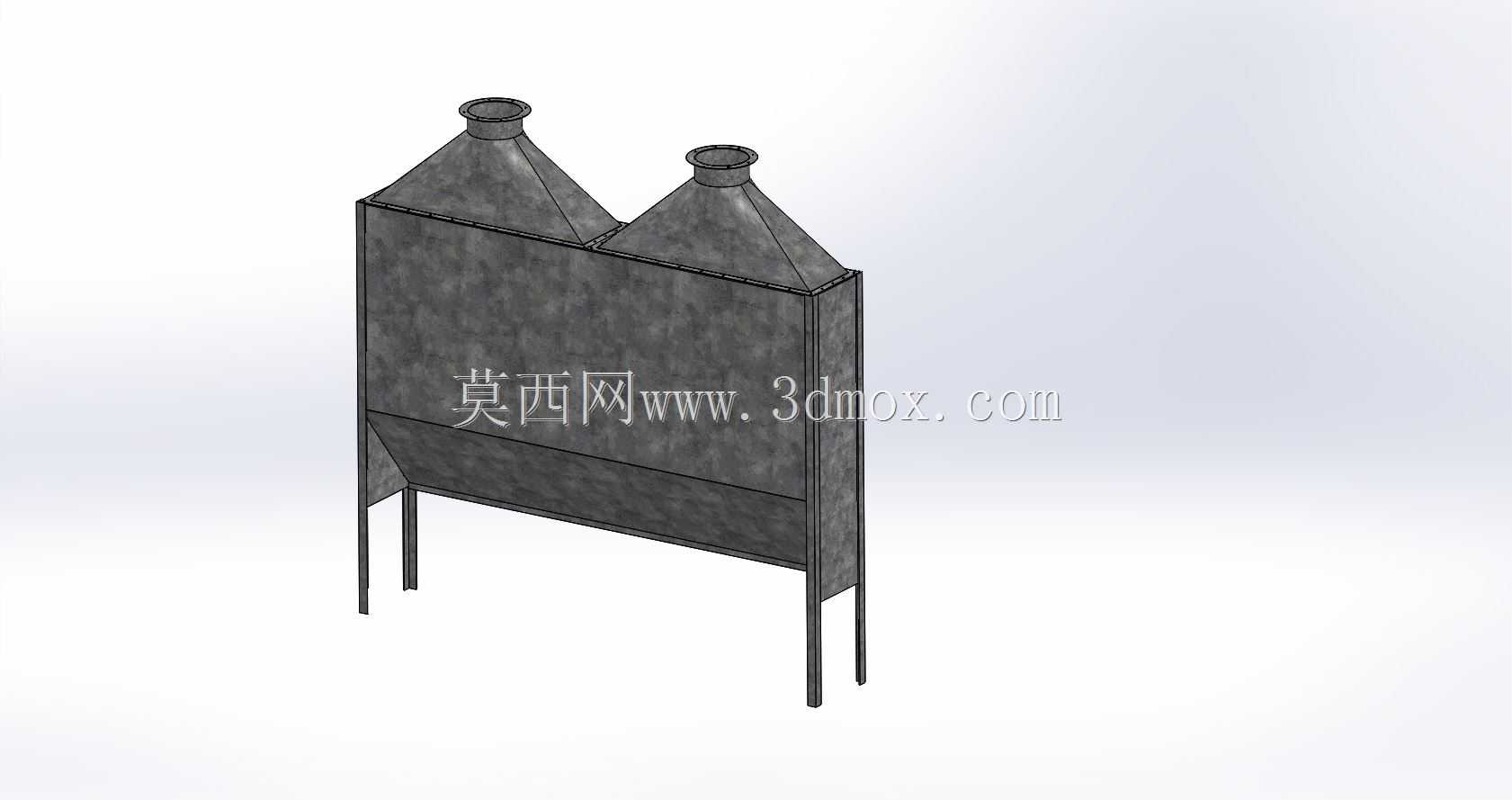

　　箱体下部设置四条独立的方管支撑腿，支撑腿与仓体底部采用焊接加三角加强板的连接方式，相比整体落地式底座，这种支腿结构一方面可以让仓体底部悬空，方便在底部居中位置安装排污阀、液位观察组件，日常巡检时可以直接观察底部积液高度，及时排出截留的废液；另一方面支腿结构可以适配车间地面不平整的安装场景，通过在支腿底部加装调整垫铁就能快速调平设备，不需要对整个安装地面做大面积找平处理。仓体内部在进气锥段下方设置了两层折流板预留安装位，实际使用时可以根据处理废气的含液浓度，选择安装不同间距的折流除雾组件，高浓度工况下可以加装丝网除沫层，低浓度工况下仅靠折流板就能满足液滴截留需求，这种模块化的内部预留设计，让同一个箱体结构可以适配不同工况的处理需求，减少重复设计的工作量。

　　在安装边界的考量上，设备的两个顶部接口采用标准圆形法兰接口，法兰直径匹配行业通用的300毫米排风风管，对接时不需要额外做变径处理，法兰面预留密封胶条安装槽，可保证负压状态下的接口密封性。仓体侧壁预留了检修门的安装位置，检修门采用快开式压把结构，日常清理内部积留的漆雾、废渣时不需要拆卸整体风管，打开检修门就能进入仓内作业。仓体底部设计有5度的倾斜坡度，坡向底部的排污口，能够让截留的液体完全自流排出，不会在仓底形成积液死角，避免长期积液造成仓壁腐蚀。这类吸液箱在实际生产线配套时，通常会安装在工位排风罩与主排风管道之间，作为预处理单元使用，相比直接将废气接入过滤设备，前端设置吸液箱可以大幅延长后端过滤材料的更换周期，降低运维成本，同时避免液态组分在风管内流动造成的风管腐蚀、积液漏液等问题。在做三维建模时，所有板件的拼接位置都预留了焊接坡口的尺寸，支撑腿的安装孔位采用长圆孔设计，可抵消现场安装时的位置误差，法兰接口的螺栓孔位置统一按行业标准排布，确保和上下游设备的对接兼容性。
