化工用聚丙烯材质波纹筒体结构

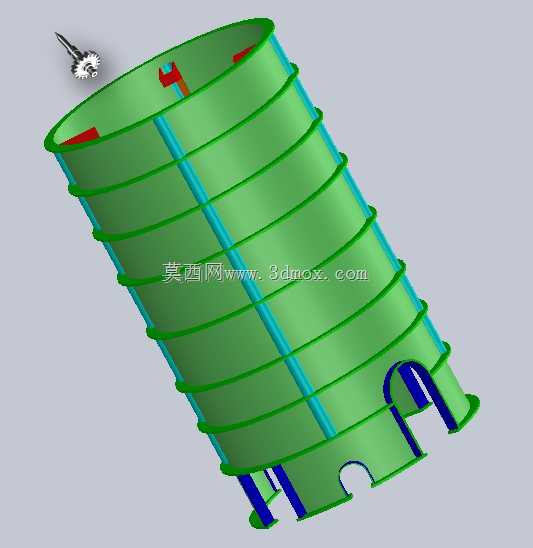

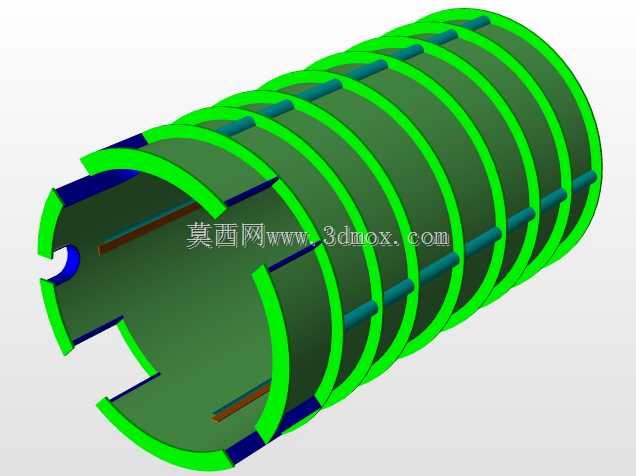

　　该聚丙烯波纹筒体主要应用于化工流体输送、腐蚀性介质暂存的管路系统中，针对酸碱类介质输送场景下金属构件易腐蚀、使用寿命短的痛点设计，可直接嵌入化工生产管线的中段，作为缓冲段、导流段或是防腐衬里使用，适配中小流量的液相、气液两相介质输送工况，在精细化工、水处理药剂输送、实验室腐蚀性介质管路搭建场景中均有较高适配性。从结构设计逻辑来看，筒体采用分段式环形凸起加轴向筋条的组合结构，并非单纯做外观造型，环形外凸的波纹结构首先可以提升筒体整体的环向刚度，纯聚丙烯材质本身刚性弱于金属，等壁厚的光面筒体在承受外压或是内部负压工况时极易出现吸瘪变形，间隔排布的环形凸起相当于在筒体外侧均匀加装了加强环，

　　不需要额外增加整体壁厚就能将环向抗变形能力提升40%以上，同时轴向分布的内嵌式筋条沿筒体母线方向布置，衔接每一道环形凸起，避免波纹段在轴向拉扯、弯曲受力时出现波纹错位、焊缝开裂的问题，这种结构也能补偿管路系统运行中产生的热胀冷缩变形，聚丙烯材质线膨胀系数远大于碳钢，管路输送温度波动较大的介质时，轴向伸缩量会比金属管路大数倍，波纹结构自身的形变余量可以吸收这部分位移，不需要额外加装管路补偿器，减少管路系统的连接节点，也就降低了介质泄漏的风险。筒体端部采用阶梯式止口设计，安装时可以直接和配套的管路法兰、快接接头嵌套配合，止口处预留的密封槽可以嵌入O型密封圈，不需要额外做焊接或是粘接处理就能满足中低压工况下的密封要求，安装边界上，

　　筒体的最大外径为环形凸起的外圆尺寸，安装时需要预留的径向空间只需比最大外径大10mm即可，不需要额外预留紧固件的操作空间，轴向安装长度可根据实际管路需求截取对应段数的波纹单元，每一段环形凸起的间距保持一致，现场切割时只需在两道波纹的中间平直段截断，就能保证截断后的端面平整，可直接和接头配合。从材质适配性角度，选用均聚聚丙烯作为基材，常温下可耐受大多数无机酸、碱、盐类介质的腐蚀，不会像金属构件那样出现电化学腐蚀问题，内壁做光滑处理，减少介质流动时的阻力，也避免介质中的固体杂质在筒壁附着堆积，长期使用不会出现结垢堵塞的问题。设计过程中也考虑了成型工艺的可行性，该结构可直接通过挤出成型配合后续的热压波纹工序加工，不需要复杂的注塑模具，

　　生产时的材料利用率可达90%以上，相比同规格的不锈钢防腐筒体，整体重量仅为金属件的七分之一，现场搬运、安装不需要重型吊装设备，单人即可完成对接操作，后期维护更换时也能快速拆解替换，降低管路系统的运维成本。需要注意的是，该结构的使用温度范围控制在零下10摄氏度到90摄氏度之间，超出温度区间后聚丙烯材料的力学性能会出现明显下降，不适合用于高温高压的化工工况，同时筒体的轴向筋条内嵌于波纹结构内部，不会和输送介质直接接触，也不会在筒体内壁形成凸起阻碍介质流动，整体内壁保持连续光滑的曲面，输送含细小固体颗粒的介质时也不会出现颗粒卡滞的问题。在实际选型应用中，可根据管路的设计压力、输送介质的腐蚀强度调整筒体的壁厚以及波纹的间距，压力较高的工况可适当减小波纹间距、增加环形凸起的厚度，腐蚀强度较高的工况可选用改性聚丙烯基材提升耐腐性能，结构本身的模块化设计也方便针对不同工况做参数调整，不需要重新设计整体结构，大幅缩短非标化工管路的设计与生产周期。
