45度斜交等径圆管三通连接结构

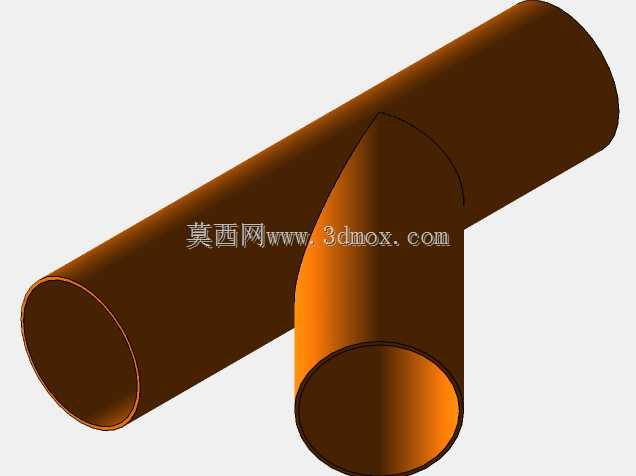

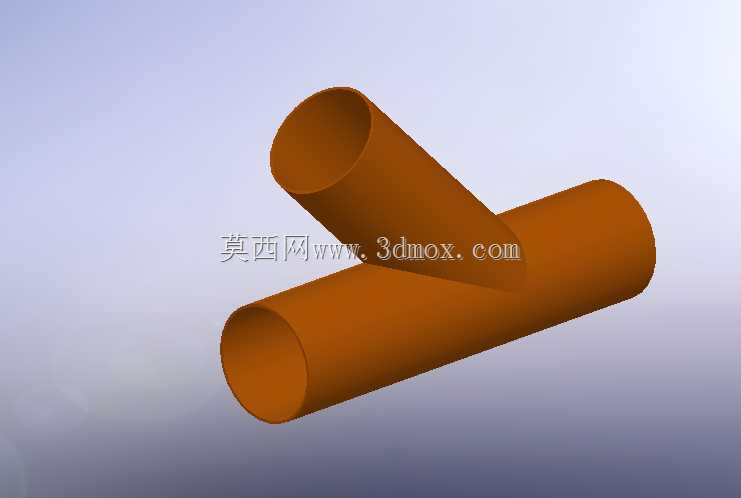

　　在工业管路布设场景中，斜交三通是实现管路非垂直分流、合流的核心连接件，这款45度斜交等径圆管结构，主要应用在通风除尘管网、低压流体输送管线、粉体气力输送系统中，用来解决主管道与分支管路呈45度夹角的走向衔接需求，相比垂直三通，45度斜交的结构能大幅降低流体流经节点时的局部阻力，减少介质在转角处的涡流损耗，尤其适合输送含尘气流、浆体等易在直角转角处沉积堵塞的介质，在车间除尘系统、粮食加工粉体输送线、小型给排水支管布设场景中应用十分广泛。从结构设计逻辑来看，这款等径斜交三通采用两圆柱管相贯的结构形式，主管保持直通走向，支管以45度夹角斜向接入主管侧壁，相贯线处采用平滑过渡的接合形式，没有额外的加强凸缘或翻边结构，

　　适配常规薄壁圆管的焊接加工工艺，加工时可直接通过管材相贯线切割后组焊成型，不需要额外定制异形锻件或铸件，能有效降低小批量管路施工的加工成本。在实际安装边界上，这款三通的主管两端为同轴等径圆形接口，支管接口轴线与主管轴线呈45度夹角，三个接口的管径完全一致，可直接与同规格的标准圆管通过焊接、卡箍或法兰对接，安装时不需要额外配置变径接头，主管的直通段长度预留了足够的法兰装配或焊接操作空间，支管伸出长度也满足常规管路接驳的操作距离，不会出现安装时工具操作空间不足的问题。从功能特性层面分析，45度的斜交角度让支管内的介质汇入主管时的流向夹角更小，气流或液体汇入时对主管内介质流态的干扰更弱，能有效降低管路节点处的压力损失，在通风系统中使用时，

　　可减少风机的压头损耗，降低系统运行能耗；在粉体输送场景中，平滑的相贯过渡结构不会出现物料堆积的死角，能避免长期运行后管路积料堵塞的问题，减少管路运维清理的频次。设计过程中，两管的相贯线采用空间曲面拟合的方式生成，接合处的管壁贴合度高，组焊时不需要额外修磨切口，能提升现场加工的装配效率，管壁厚度均匀一致，适配常规低压管路的承压需求，可满足0.6MPa以下的流体输送压力要求，完全覆盖常规民用、工业低压管路的使用工况。在管路布局设计时，这类斜交三通通常用在管路需要斜向分流、且安装空间受限无法使用弯头加正三通组合的场景，相比“正三通+45度弯头”的组合结构，一体式斜交三通的节点长度更短，能节省管路安装的轴向空间，同时减少了一个接缝点位，

　　降低了管路泄漏的风险点，在空间紧凑的设备内部管路布设、吊顶内通风管线排布等场景下，相比组合式管件有更突出的适配性。建模过程中严格遵循圆管相贯的几何生成逻辑，保证相贯线处的曲面连续平滑，没有出现曲面扭曲、接缝错位的问题，可直接用于管路施工的下料参考，也可导入管路仿真软件中进行流场模拟分析，辅助工程师核算管路节点的阻力损失，优化整个管网的压力分布。
