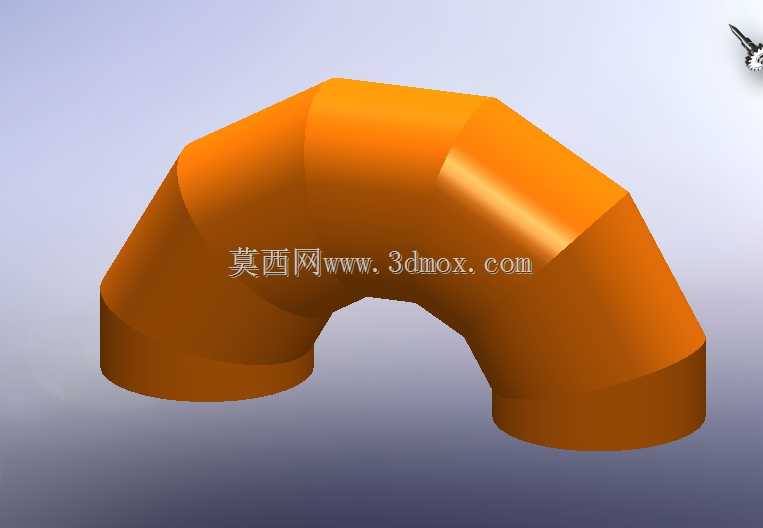

180度多节拼接式流体转向弯管结构

　　在民用给排水、化工流体输送、暖通循环管路、农业灌溉管网等诸多涉及介质转向的管路布设场景中，180度转向的管路连接需求十分常见，这类转向结构需要在有限的布设空间内完成流体的180度折返，同时尽可能降低介质流动过程中的压损，避免管路内部出现涡流、滞流区，减少介质内杂质沉积造成的管路堵塞风险。不同于常规90度弯头的单弧面结构，这款多节拼接式的180度弯管，采用多段斜切管段依次拼接的成型思路，每一段管段的端面都按照固定偏转角度做斜切处理，相邻管段拼接后逐步累积偏转角度，最终形成完整的180度转向弧段，这种结构设计一方面降低了大角度弯管整体成型的加工难度，尤其是在小批量定制、非标准管径的管路适配场景中，不需要开制专用的成型模具，

　　通过标准直管段的斜切、拼接、焊接或者粘接即可完成制作，加工灵活性远高于一体冲压或者浇筑成型的同角度弯头。从实际安装适配的角度来看，这类多节弯管的两端接口保持与标准直管一致的同轴度公差，接口端面的平面度、管径公差都与同规格标准直管匹配，不需要额外加工过渡接头即可直接对接同管径的管路，安装边界上，弯管的整体转弯半径可以根据现场布设的空间限制做灵活调整，在空间局促的布设场景中可以适当缩小转弯半径，满足紧凑空间内的管路折返需求，在对压损要求较高的场景中则可以加大转弯半径，降低介质流经转向段时的流速变化幅度，减少压损。在功能特性层面，多段拼接的结构让弯管的内壁过渡更加平缓，每一段管段的拼接处做平滑打磨处理后，内壁不存在突兀的台阶或者凸起，

　　介质流经转向段时可以顺着管壁逐步改变流向，不会因为流向突变产生强烈的流体冲击，既能够降低管路运行过程中的振动和噪音，也能减少高速流体对管壁的冲刷磨损，延长管路整体的使用寿命。针对不同的输送介质特性，这类弯管结构可以适配多种材质的加工需求，输送普通生活用水时可以采用PVC、PPR等塑料材质通过热熔拼接成型，输送腐蚀性化工介质时可以采用不锈钢、工程塑料等耐腐蚀材质加工，输送高温高压蒸汽或者导热油时则可以采用碳钢、合金钢材质通过焊接成型，结构本身的适配性极强，不需要调整整体的拼接逻辑即可适配不同材质的加工工艺。在管路布设的实际作业中，这类180度弯管常被用于设备进出口的管路折返、密集管排的流向调整、狭小设备舱内的管路布设等场景，

　　比如在换热机组的循环管路中，需要在有限的机组框架空间内完成供回水管路的180度转向，采用这类多节弯管可以在保证管路通径不变的前提下，尽可能压缩转向段占用的空间，避免和机组内的其他阀件、泵体产生安装干涉；在暖通空调的风管系统中，这类多节拼接的弯头也十分常见，通过多段金属板材的拼接制作大尺寸的180度转向风管，相比一体成型的弯头加工成本更低，现场调整的灵活度更高。设计这类弯管结构时，需要重点核算每一段斜切段的偏转角度、管段长度，确保拼接完成后整体的转向角度精准，两端接口的中心距、同轴度符合安装要求，同时要根据管路内的介质流速、工作压力核算管壁厚度，以及拼接位置的连接强度，避免在工作压力下出现拼接处渗漏、脱开的问题；对于需要做内壁防腐处理的应用场景，多段拼接的结构也更方便在加工过程中对每一段管段的内壁做均匀的防腐涂层处理，不会出现一体弯管内壁弧面处涂层厚度不均的问题，进一步提升管路在腐蚀性介质场景下的使用寿命。
