等径四通十字管道连接结构

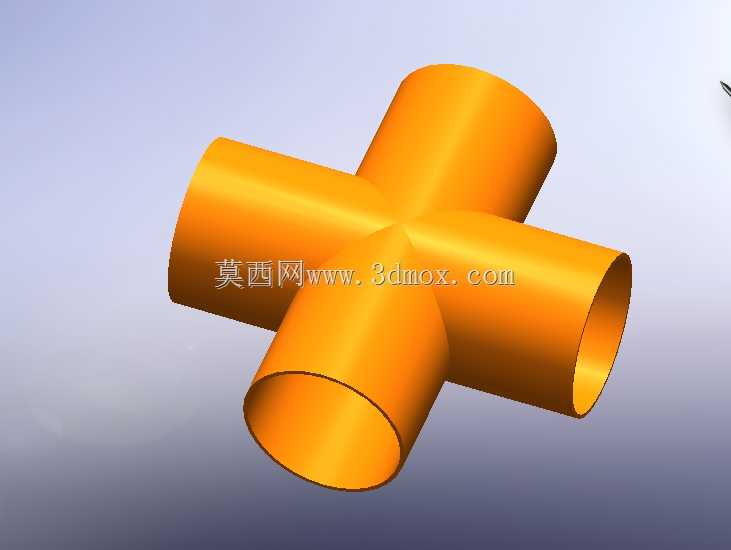

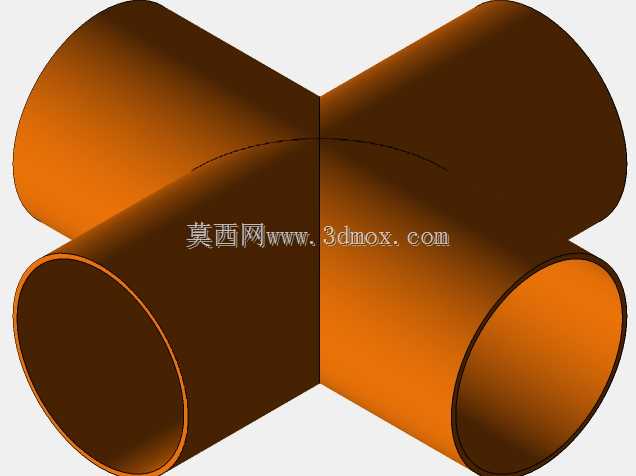

　　在民用给排水、化工流体输送、暖通空调循环管路、消防供水管网等诸多涉及介质传输的工程场景中，管路的分流、合流节点是管网系统里不可缺少的组成部分，这类节点的可靠性直接决定整个管路系统的运行稳定性，一旦节点处出现连接错位、流阻过大或者密封失效的问题，轻则造成输送效率下降、能耗抬升，重则引发介质泄漏、管网压力异常等生产安全隐患。这款十字形等径四通连接结构，就是针对四个同方向垂直交汇的管路对接需求设计的核心转接部件，四个接口的轴线处于同一平面内，两两呈90度垂直正交，能够实现单路输入、三路分流，或是两路输入、两路合流，甚至四路介质的交汇导通，适配多种管路排布的走向需求。从结构设计逻辑来看，整个部件采用等径设计思路，四个对接端口的内径、

　　外径尺寸完全一致，不需要在节点处做变径过渡处理，能够直接和同规格的圆形管路完成对接，最大程度降低了节点处的流道突变，减少介质在交汇位置的涡流损耗，对于输送清水、低粘度流体、低压气体这类介质的管路来说，这种等径正交的结构能让介质流动状态更平稳，避免长期运行过程中因为局部湍流造成的管壁冲蚀，延长管路节点的使用寿命。在外形与安装边界的考量上，整个连接结构的外轮廓没有多余的突出结构，四个接口的端部都预留了标准的管路对接余量，不管是采用焊接、粘接还是卡箍连接的工艺，都有足够的操作空间，不需要额外对管路进行裁切调整；四个接口的同轴度、正交度在设计阶段就做了公差约束，安装时能够直接对齐相邻管路的轴线，避免强行对接造成的管路内应力集中，

　　降低后期运行过程中因为应力释放出现的接口开裂、渗漏风险。从实际使用的功能特性来说，这种十字四通的结构没有内置活动部件，不存在运动磨损的问题，只要选型时匹配对应管路的压力等级、介质兼容要求，就可以实现长期免维护运行，相比采用多个弯头拼接实现的十字交汇管路，一体化的结构减少了三个密封对接点，直接降低了泄漏概率，同时也缩短了节点处的安装空间占用，在管路排布紧凑的设备内部、管井狭小空间里，这种一体化结构的优势会更加明显。设计过程中，针对交汇位置的应力集中问题做了专门的结构优化，四个管路交汇的内侧位置做了平滑的圆弧过渡，没有尖锐的直角棱边，一方面能够优化介质的流动路径，降低局部流阻，另一方面也能缓解管路内部压力波动时，交汇位置的应力集中现象，

　　避免压力冲击造成的结构破损；外壁的厚度根据常规管路的承压标准做了等强度设计，既不会因为壁厚过薄造成承压能力不足，也不会因为壁厚过大造成材料浪费、安装重量增加。在实际工程选型应用中，这类等径十字四通通常会用在需要均匀分流的管路段，比如暖通系统里的分集水器前侧管路、消防系统里的环状管网节点、生产车间的循环冷却水支路交汇位置，安装时只需要保证四个接口和对接管路的同轴度，按照对应连接工艺的要求完成密封固定，就可以投入使用，不需要额外的支撑结构，因为自身结构对称，管路安装完成后受力均匀，不会出现偏载倾斜的问题。很多现场施工人员在做管路排布时，遇到四个垂直方向的管路对接需求，往往会用两个90度弯头加一个三通来拼接实现，这种拼接方式不仅需要多次切割、对位，安装效率低，而且多个接口的存在也增加了泄漏隐患，同时拼接后的节点处流道弯折多，流阻比一体化四通高很多，长期运行下来的能耗损失、维护成本都要高于采用一体化四通连接的方案。这款十字连接结构的设计完全贴合现场安装的实际需求，接口尺寸匹配常规标准管材的规格，不需要定制特殊尺寸的配套管件，安装过程中可以直接使用通用的安装工具完成作业，降低了现场施工的难度，也减少了因为非标配件带来的采购、维护成本。
