偏心异径管路转接接头结构设计

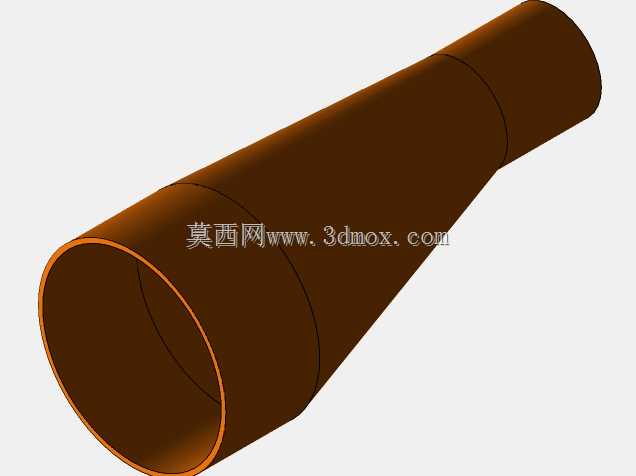

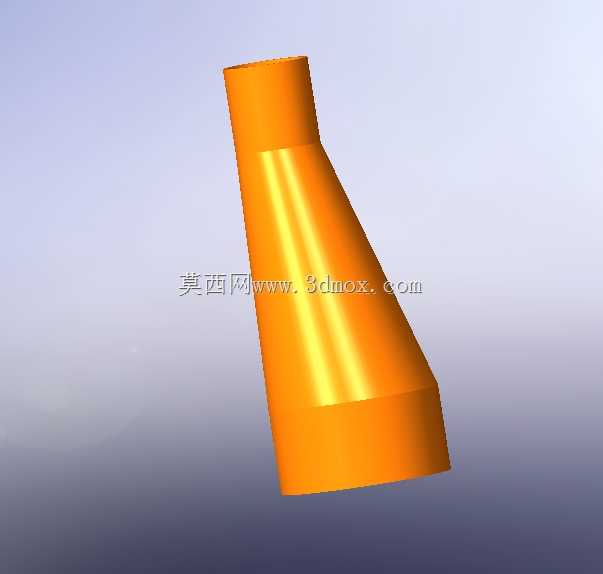

　　在流体输送管路系统的布设过程中，不同管径管线的对接是现场安装与设备集成阶段极为常见的工况，常规同心异径接头在水平管路布设时容易在变径位置形成气阻或积液死角，尤其在输送含杂质流体、需要定期排空的工艺管路中，这类结构缺陷会直接提升管路运维的频次，甚至影响整条管线的输送稳定性。偏心结构的缩径转接件正是针对这类场景开发的管路配件，其核心设计逻辑是让变径段的一侧母线保持平直对齐，在水平安装时可将平直侧置于管路上方避免气袋形成，或是置于下方减少介质残留，适配给排水、化工流体输送、通风除尘、粉体输送等多类管路系统的变径对接需求。从结构形态来看，该类接头整体为锥度过渡的空心回转类变体结构，两端分别为不同公称直径的圆柱形接口段，

　　中间过渡段采用平滑偏心锥面衔接，不存在结构突变的直角棱边，能够最大程度降低流体经过变径位置时的局部阻力损失，减少湍流产生的概率，避免长期运行过程中变径位置因流体冲蚀出现的局部磨损问题。两端的圆柱接口段预留了标准管路对接的安装边界，可适配焊接、法兰连接、卡箍连接等多种常规管路连接形式，接口段的长度设计充分考虑了不同连接工艺的操作空间，比如采用焊接连接时，接口段的直边长度能够满足焊缝施焊的操作需求，不会因直边过短导致焊接热量影响过渡锥面的结构强度；采用法兰连接时，接口段外径与对应管径的法兰内孔匹配，可直接完成法兰与接头的组对焊接。在设计建模过程中，首先需要明确两端对接管路的公称通径与设计压力等级，以此确定两端接口的内径、壁厚参数，

　　壁厚取值需要结合管路输送介质的压力、温度特性，以及所选材质的许用应力计算得出，保证接头整体的结构强度满足管路系统的耐压要求。偏心距的取值是该类接头设计的核心参数，需要根据两端管径的差值、管路安装的空间限制、允许的流体阻力损失综合确定，偏心距过小无法实现避免气阻或积液的设计目标，偏心距过大则会导致过渡锥面的锥度过大，加剧流体经过时的局部阻力，甚至会在锥面位置形成流动死区。过渡锥面的曲面采用平滑曲率设计，整个变径段的壁厚保持均匀一致，避免因壁厚不均导致的应力集中问题，在接口段与过渡锥面的衔接位置做了微小的圆角过渡，进一步消除结构应力集中点，提升接头在承压工况下的结构可靠性。从实际安装适配性来看，

　　该类偏心缩径接头的整体轴向尺寸相比同规格的同心异径接头略有调整，能够在紧凑的管路布设空间内完成变径对接，不需要额外增加管线的调整段，尤其适合设备进出口位置的管路对接，比如泵类设备的进出口管线，采用偏心缩径接头可以在完成管径匹配的同时，避免泵入口位置形成气蚀，有效提升泵组的运行稳定性与使用寿命。在粉体输送管路系统中，偏心结构的设计可以避免变径位置出现粉体堆积，减少管路堵塞的风险，降低输送过程中的压力损耗。对于通风除尘类的低压管路系统，该类接头的平滑过渡结构可以减少风阻，降低通风系统的能耗损失。建模过程中对整个接头的内流道做了连续曲面校验，确保内表面不存在凹凸、台阶等缺陷，流体流经时的流线能够保持平滑过渡，同时对外表面的结构做了工艺性优化，所有外表面均采用适合铸造、机加工或是钣金焊接的工艺结构，不存在无法加工的倒扣或是极小曲率的曲面，能够适配不同材质的加工制造需求，不管是采用金属材质铸造后机加工，还是采用板材卷焊成型，都能够直接基于模型提取加工参数，不需要额外做工艺性调整。在安装边界的设计上，两端接口的同轴度偏差、端面垂直度都做了对应的公差预留，能够保证与上下游管路对接时的装配精度，避免因接头本身的形位公差导致管路安装出现额外应力，防止管路长期运行过程中因装配应力出现接口泄漏的问题。
