丝杠传动手动对中式夹紧工装结构

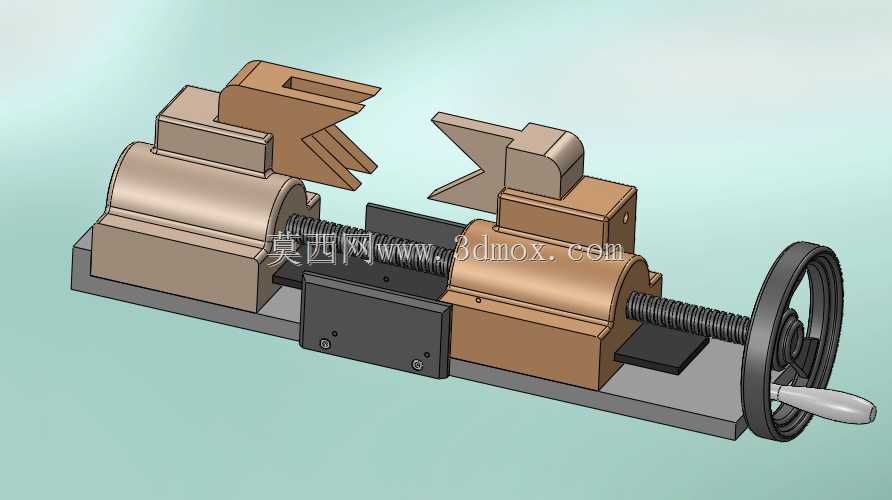

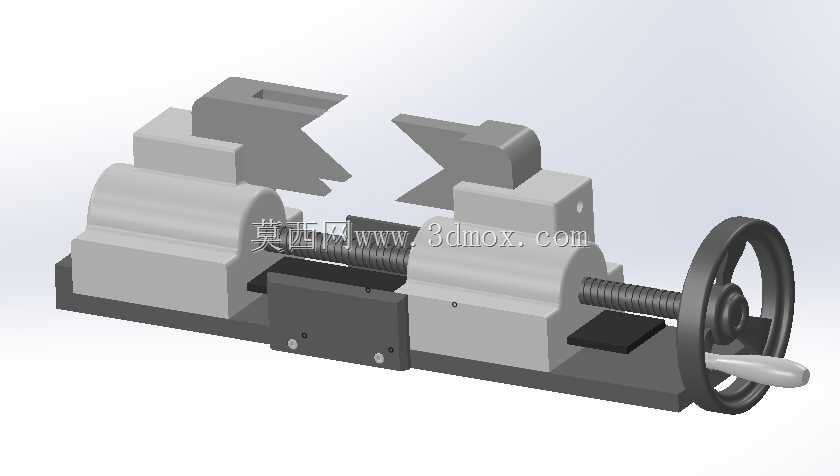

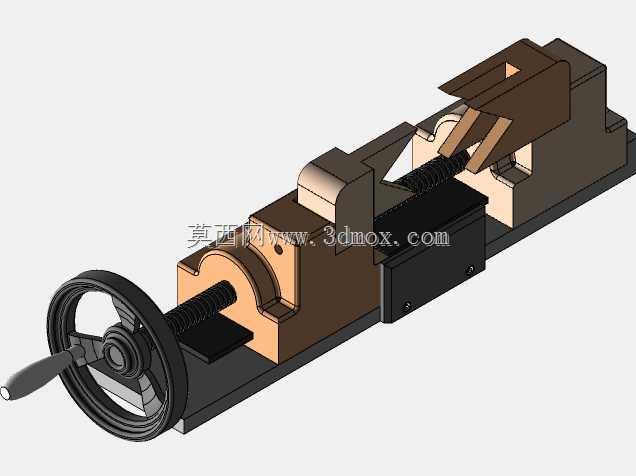

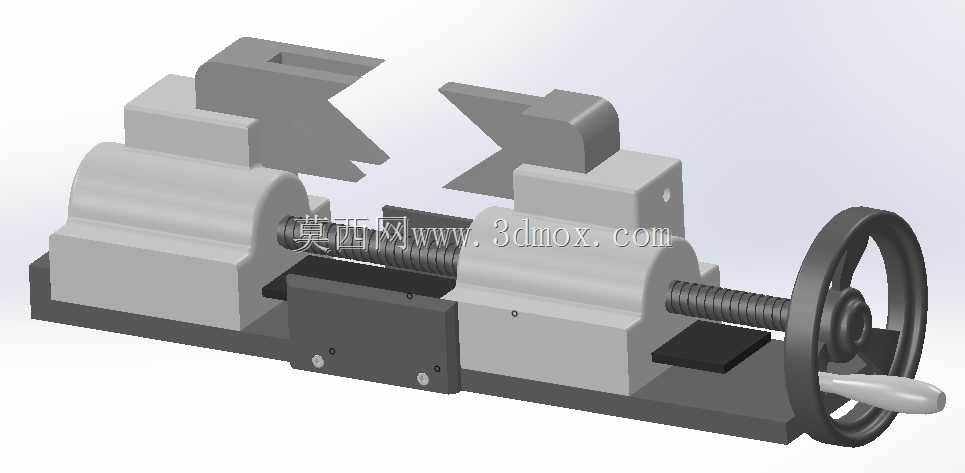

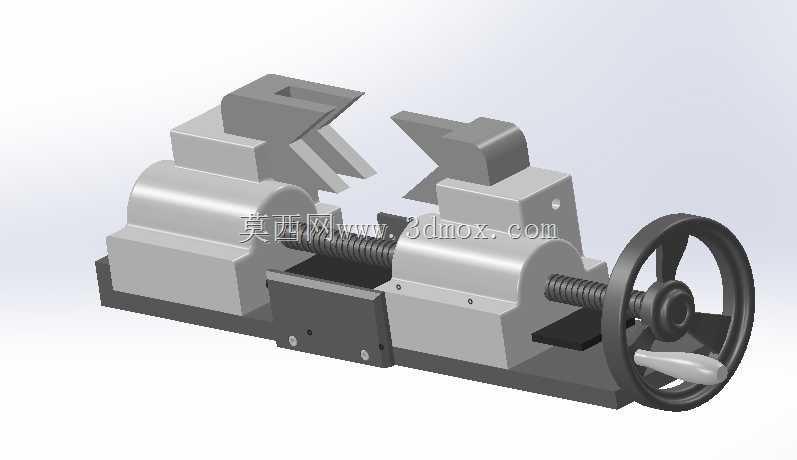

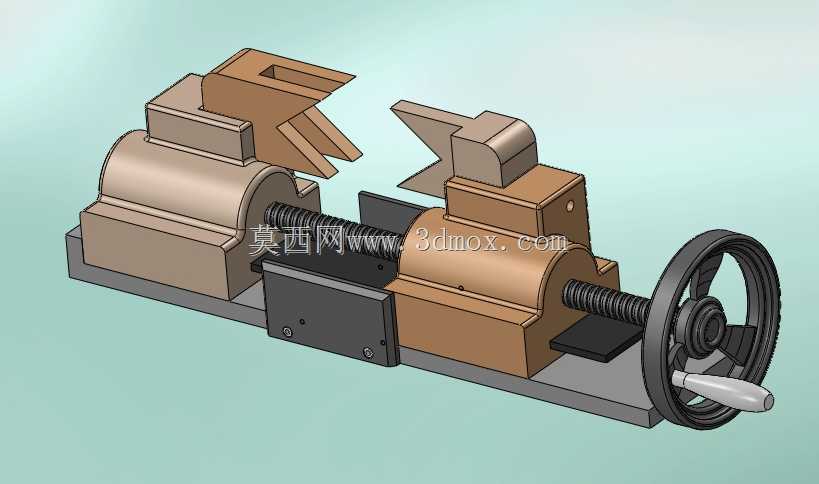

　　这款手动对中式夹紧工装，主要面向小型轴类、套类零件的铣削、钻孔、检测工序的工件装夹场景，在小批量零件加工、工位临时装夹、教学实训场景中适配性极强，无需外接气源、电源，纯机械传动的结构可以在无动力供给的维修工位、野外抢修场景下直接使用。从结构布局来看，整套工装采用单丝杠驱动双侧夹头同步对向移动的设计逻辑，夹头工作面做了V型开口结构，能够自适应不同直径的圆形截面工件，装夹时无需反复找正工件中心，转动端部手轮即可带动双侧夹头沿导轨方向同步收拢，实现工件的自动对中夹紧，相比传统单侧压紧的平口钳，这类对中结构能有效避免装夹时的工件偏移问题，尤其适合需要保证同轴度的轴类零件加工工序。整套工装的底座采用平直矩形安装基面，

　　安装时可直接通过底座上的预留沉头孔固定在机床工作台、检测平台的T型槽上，安装边界规整，底座宽度适配常规小型台钻、台式铣床的工作台安装尺寸，不会出现超出工作台面的干涉问题。夹头部分做了分体式设计，V型夹持块与滑动座通过螺栓连接，后期可根据工件的特殊截面形状更换对应夹持块，无需更换整套工装主体，降低了工装的改造成本。丝杠部分采用梯形螺纹传动，具备自锁特性，装夹到位后不会因为加工过程中的振动出现夹头松退的问题，手轮上加装了转动手柄，操作时可以单手完成夹紧、松开动作，操作力矩经过匹配设计，夹持直径范围内的工件时，无需加力杆即可达到足够的夹紧力，避免夹紧力过大造成薄壁工件变形。滑动导轨面做了贴合式设计，滑动座与底座导轨之间预留了润滑脂槽，

　　日常维护时只需定期在槽内填入润滑脂即可保证滑动顺畅，不会出现卡滞问题。端部的手轮与丝杠之间采用键连接，传动无间隙，夹紧过程的行程反馈清晰，操作人员可以通过手轮的转动阻力判断夹紧力是否到位。夹头的V型工作面做了倒角处理，工件放入时不会被棱边刮伤表面，对于表面质量要求较高的精加工零件也能适配。整套工装的结构没有复杂的传动部件，零件加工工艺性好，所有结构件都可以采用常规的铣削、车削工序完成加工，制造成本低，适合小型加工车间自制适配。在实际使用场景中，这类工装可以替代部分专用夹具的功能，针对多品种小批量的生产模式，无需为每一种直径的轴类零件制作专用夹具，通过V型夹头的自适应特性覆盖一定尺寸范围的工件装夹需求，大幅缩短生产准备周期。

　　滑动座的行程经过匹配设计，双侧夹头的最大张开距离可以覆盖常规小型轴类零件的装夹直径范围，最小收拢位置可以夹持细直径的小轴类零件，行程范围覆盖了日常维修、小型加工中常见的轴类零件尺寸。底座的厚度经过刚度校核，在最大夹紧力下不会出现明显的弯曲变形，保证装夹后的工件位置精度，加工过程中不会因为底座变形导致工件位置偏移。丝杠的两端采用支撑座固定，避免丝杠长行程下出现挠曲变形，保证双侧夹头移动的同步性，长期使用后也不会出现夹头歪斜、对中精度下降的问题。
