可调式齿条压紧夹持工装结构设计

　　这款手动夹持结构的设计初衷，是解决小批量机加工、木工修配、电子组件预固定场景下，快速对长条状、异形薄壁工件做侧向压紧的需求，区别于传统台虎钳的固定开口范围，它采用齿条式行程调节逻辑，能在不反复拆卸调整钳身的前提下，快速适配不同宽度的工件装夹需求。从实际使用场景来看，这类夹持结构常被布置在小型钳工工作台、临时装配工位上，针对那些不需要大夹紧力，但要求装夹速度快、开口调节范围大的作业环节，比如线路板焊接时的板件固定、薄铝件修边时的侧向压紧、木质模型裁切时的料件固定，都能通过这套结构实现快速装夹，不需要额外搭配气源、液压动力源，纯手动操作就能完成锁紧与松脱。

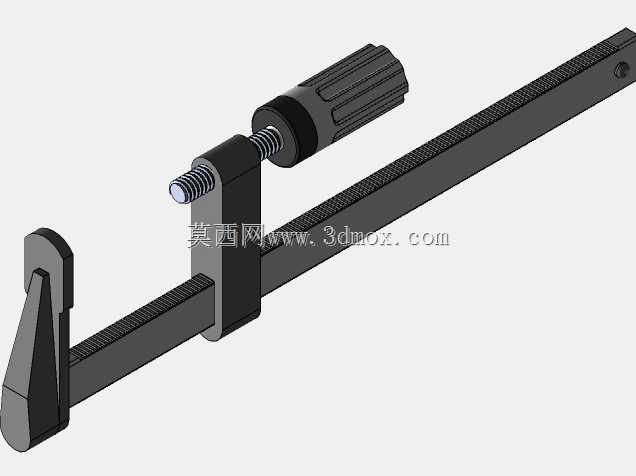

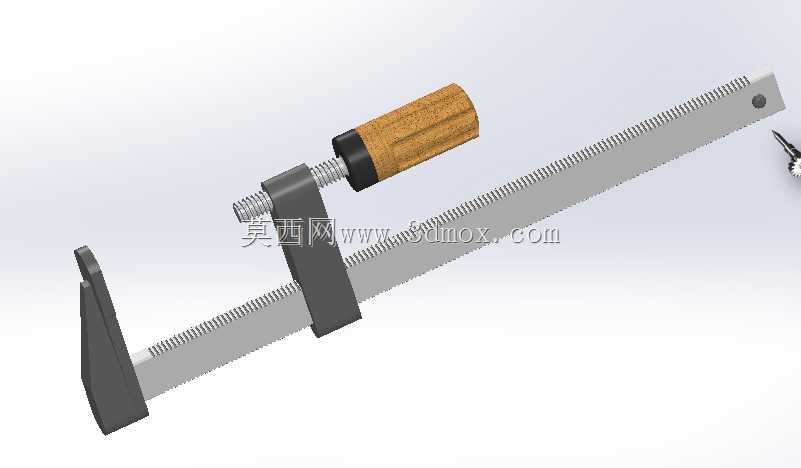

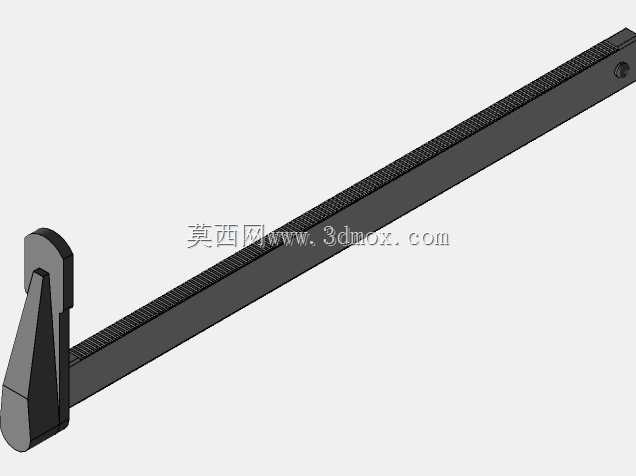

　　结构设计上，这套夹持装置采用一体式齿条杆身作为固定基准，杆身一侧加工有连续等距的矩形齿，齿距控制在2mm，既保证足够的调节精度，也避免齿距过小导致啮合卡滞、齿距过大导致调节精度不足的问题；活动钳座套在齿条杆身上，内部集成了与齿条啮合的锁紧卡块，卡块与调节螺杆做联动设计，当旋转端部的木质握柄时，螺杆带动卡块与齿条齿槽啮合锁止，同时推动活动钳身向固定钳口方向进给，完成对工件的压紧动作。固定钳口采用L型一体式结构，与齿条杆身端部做刚性连接，钳口夹持面做了平面度处理，表面粗糙度控制在Ra1.6，避免装夹时在工件表面留下压痕，同时保证夹持面与齿条杆身的垂直度误差不超过0.05mm/100mm，防止装夹后工件出现倾斜偏移。

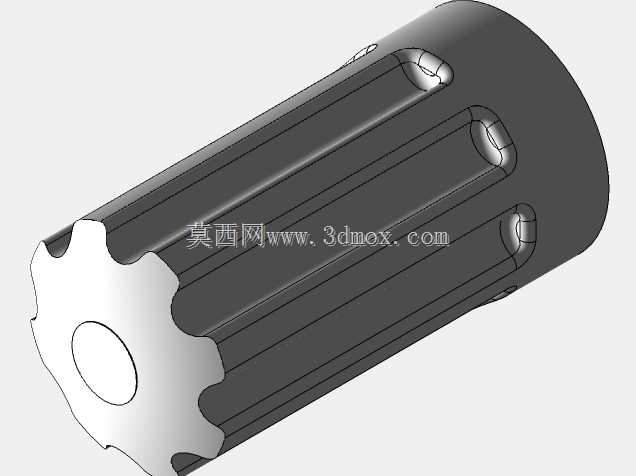

　　从安装边界来看，整套夹持结构的齿条杆身总长度可根据实际使用需求做系列化延伸，常规款的有效夹持行程覆盖20mm到300mm范围，活动钳座的整体宽度控制在35mm，不会占用过多工作台面空间；钳身整体高度控制在60mm，既保证足够的夹持深度，也不会因为过高导致装夹时出现力臂过长、钳身歪斜的问题。握柄部分采用绝缘木质材料，表面做滚花防滑处理，即使手上沾有少量切削液、木屑，也能稳定旋转施力，握柄与金属螺杆之间设置有绝缘隔套，在进行小型电子元件焊接装夹时，能避免静电通过金属结构传导损伤元件。

　　功能特性层面，这套夹持结构没有采用传统螺杆全程进给的设计，而是通过齿条快速粗调+螺杆微调锁紧的组合逻辑，粗调时可以直接滑动活动钳座到靠近工件的位置，只需要旋转握柄1-2圈就能完成锁紧，相比传统台虎钳需要旋转很多圈才能调整到对应开口的操作，装夹效率能提升60%以上；锁紧机构采用斜面自锁设计，当对工件施加夹紧力后，卡块在斜面作用下会与齿条齿槽越卡越紧，即使加工过程中存在轻微振动，也不会出现钳座松脱、工件移位的问题。钳口部分没有做额外的齿纹设计，属于平口夹持结构，针对表面要求较高的工件，还可以在钳口面粘贴橡胶垫、铜皮等软质垫层，进一步避免装夹夹伤工件表面。

　　在实际建模过程中，齿条部分的齿形采用参数化建模方式，通过齿距、齿高、齿厚的参数关联，可以快速调整不同长度、不同齿距的齿条规格，适配不同的夹持力需求；活动钳座的内部锁紧腔室做了公差配合设计，卡块与腔室之间采用H7/g6的间隙配合，保证卡块在腔室内能灵活滑动，不会出现卡滞问题；螺杆部分采用Tr10×2的梯形螺纹，具备良好的自锁性能，螺纹配合面的长度控制在15mm，保证足够的锁紧力传递，同时避免螺纹过长导致旋转阻力过大。整套结构的所有金属零部件都采用普通碳钢材质，表面做发黑防锈处理，不需要复杂的表面处理工艺，加工成本低，维护简单，日常使用只需要定期在齿条表面、螺杆配合位置涂抹少量润滑脂，就能保证长期使用的操作顺畅度。
