多层凸轮式旋转切换电气控制组件结构

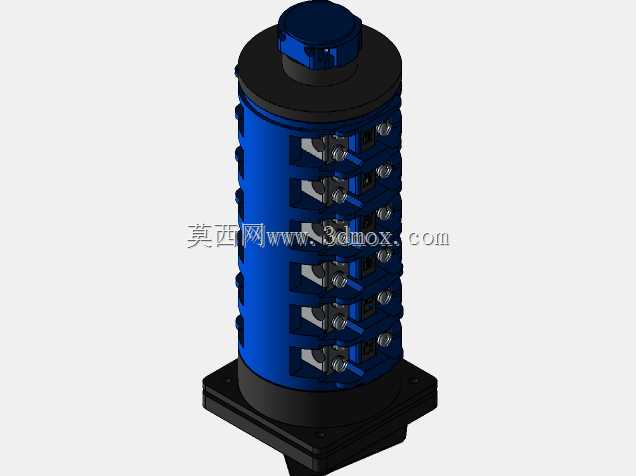

　　这款多层堆叠式的旋转控制组件，核心应用在低压配电回路、小型设备控制回路的多档位电路切换场景，常见于机床操作面板、小型生产线工位控制箱、试验台电源切换单元这类需要单旋钮实现多回路通断组合的工况中，能替代多个单极开关的排布，大幅缩减控制面板的占用空间，同时降低多开关操作的误触概率。从结构设计来看，组件采用立式同轴堆叠布局，底部为方形安装法兰，法兰上预留四个对称分布的安装通孔，适配标准35mm导轨安装或者面板螺钉直接固定的两种安装方式，安装基面到顶部旋钮帽的总高度控制在紧凑区间，不会在箱体内占用过多纵深空间，适配厚度1.2-2mm的冷轧钢板控制柜面板安装，面板开孔尺寸匹配常规工业旋钮的通用开孔规格，不需要额外定制开孔模具，

　　现场安装替换时可以直接兼容原有安装位。每层接触单元独立设置静触点接线端子与动触点接触桥，动触点的动作由中心转轴上对应的凸轮轮廓驱动，转轴转动时不同层的凸轮会按照预设的角度时序推动对应的触点桥完成闭合或者断开动作，最多可以实现数十种电路通断组合，满足多档位电机调速、电源相序切换、多回路信号选通这类复杂控制需求。设计时将触点单元做了模块化分层处理，每层触点单元之间设置绝缘隔层，避免相邻回路之间的电弧串扰，绝缘隔层采用耐弧阻燃材质，能承受AC-15使用类别下的额定通断电流产生的电弧烧蚀，延长触点使用寿命。顶部的操作旋钮设置清晰的档位定位结构，每旋转一个档位会有明确的触感反馈，操作人员不需要观察指示灯也能通过手感确认档位是否切换到位，

　　旋钮与转轴之间采用防松卡扣连接，长期频繁旋转操作也不会出现旋钮松脱打滑的问题。接线端子排布在组件的侧方，每个端子对应独立的回路标识位，接线时不需要额外对照接线图逐根排查，能大幅减少现场接线的出错概率，端子的压紧结构采用升降式压片，导线接入后压片会均匀压接在导线线芯上，不会出现单螺钉压接时的线芯散丝、压接不牢的问题，适配0.75-2.5平方毫米的多股铜芯导线，满足常规控制回路的载流需求。组件的外壳主体采用高强度工程塑料注塑成型，蓝色的外壳层做了加强筋结构，在多层堆叠的状态下也不会出现壳体变形，上下两端的黑色端盖与主体壳体之间采用卡扣加超声焊接的密封结构，能达到IP40的防护等级，阻挡控制柜内的灰尘、金属碎屑进入触点内部造成接触不良。

　　中心转轴的转动部位设置耐磨轴套，长期旋转操作的磨损量控制在极小范围内，能满足数万次的档位切换操作寿命，适配工业现场频繁操作的使用需求。在结构建模过程中，每层凸轮的轮廓曲线是设计核心，需要严格对应每个档位下的触点行程，确保触点闭合时的超程量符合低压电器的设计规范，既不会因为超程过大导致触点机构过早疲劳损坏，也不会因为超程不足导致触点接触电阻过大发热；同时各层凸轮的角度相位差需要精准控制，避免切换过程中出现不该接通的回路瞬间导通的问题，保障电路切换的时序准确性。安装法兰的尺寸公差按照IT12级控制，确保安装时螺钉能顺利穿入安装孔，不会出现孔位错位导致的安装应力，长期使用下不会因为应力导致壳体开裂。
