DTE-14数字化能量延迟功能模块结构设计

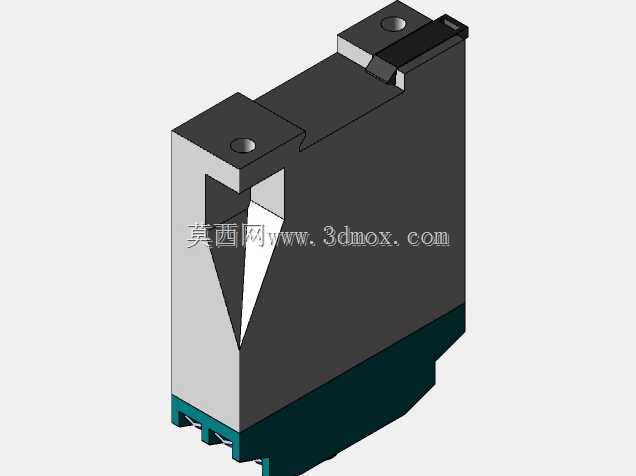

　　在工业自动化控制、精密测试测量以及特种信号处理场景中，这类带能量延迟调节功能的数字化模块，是整套系统里负责信号时序校准、能量缓冲匹配的核心配套部件，很多人在做整机结构排布时容易忽略这类模块的安装边界，最后到装配阶段才发现干涉问题，反而拖慢整机组装进度。从结构设计逻辑来看，这个模块采用了类盒式的一体化壳体设计，主体承力部分选用了高强度工程塑料作为基材，兼顾绝缘性能与结构刚性，避免内部电路受外部电磁干扰的同时，也能承受常规工业场景下的振动、冲击载荷。模块顶部设置了两个对称的定位安装孔，孔位做了沉台处理，安装时可以将固定螺丝的头部完全埋入沉台内，不会突出模块上表面，这一细节设计主要是为了适配密集排布的安装机柜场景，

　　当多个同类型模块并排安装时，相邻模块之间不会因为螺丝突出产生装配间隙，能最大化利用机柜内部的安装空间。模块前端的楔形开槽结构并非装饰性设计，这个位置是模块的快拆插拔导向结构，在设备维护更换时，不需要完全拆解周边固定部件，顺着楔形槽的导向就能将模块从安装基座上拔出，相比传统的螺丝全固定结构，能大幅缩短现场维护的换件时间，尤其是在连续运行的工业产线场景中，这类快拆结构的设计能有效减少设备停机时长。模块底部的卡扣式接口结构，做了多道定位凸筋设计，和基座对接时能自动找正位置，不会出现插针错位的问题，接口周边的密封凸沿能阻挡日常环境中的粉尘、潮气进入连接部位，提升长期运行的接触可靠性。从安装边界尺寸来看，模块整体的长宽高比例经过了优化，

　　宽度方向控制在标准工控单槽位的尺寸范围内，高度方向避开了机柜内部常见的走线槽预留空间，深度方向也不会和机柜后部的接线端子产生干涉，在做整机结构设计时，只需要按照标准DIN导轨安装的槽位预留空间，就能完成这个模块的适配安装，不需要额外做定制化的安装支架。在功能实现层面，这个模块的内部腔体做了分区设计，将能量延迟处理的核心电路部分和接口连接部分做了物理分隔，减少内部信号串扰，壳体外侧的深色涂层除了基础的防护作用外，还具备一定的抗静电能力，避免静电积累对内部数字化电路造成损伤。很多刚入行的结构工程师在选型这类功能模块时，往往只关注电气参数是否匹配，忽略了结构安装的细节，比如安装孔的位置公差、插拔结构的导向行程、接口的插拔力大小，

　　这些细节如果在选型阶段没有核实，到了实际装配时很容易出现模块装不上、拔插卡顿、固定后松动等问题。这个模块在设计时就将安装孔的位置公差控制在±0.1mm以内，插拔导向行程做了15mm的冗余设计，插拔力控制在30N到50N之间，既保证安装后连接稳固不会因为振动松脱，又能在维护时不用借助额外工具就能顺利拆卸。另外模块边角都做了R2的圆角处理，避免装配过程中锋利的边角划伤操作人员或者损坏周边的线缆绝缘层，这些细节都是在大量实际工业场景应用中逐步优化而来的，不是凭空在建模软件里画出来的理想化结构。在不同的应用场景中，这个模块的安装方式也可以灵活调整，除了标准的导轨安装外，顶部的两个安装孔也支持螺丝直接固定在安装平板上，适配没有导轨的小型设备内部安装需求，模块底部的接口也可以根据实际接线需求调整出线方向，不需要额外改动主体结构就能适配不同的走线方案。做这类功能部件的三维建模时，不能只画个大概的外形轮廓，必须把沉台深度、楔形槽的角度、卡扣的配合尺寸、圆角大小这些细节都准确还原，不然导出的工程图到了加工或者选型适配阶段，根本没法作为结构参考依据，很多新手建模时容易忽略这些工艺和装配相关的细节，建出来的模型看着外形相似，实际根本没法用于生产指导或者装配干涉检查。
