三相进线接线端子模块结构设计

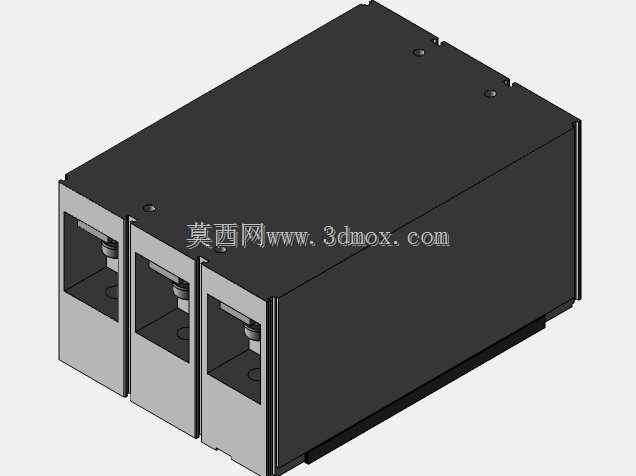

　　在低压配电系统的柜内布线环节，这类三相集成式接线端子模块是进线侧分接的核心连接件，日常在动力柜、变频控制柜、电机驱动柜的进线端都能见到它的应用，主要承担主回路进线的分相固定、线缆压接、绝缘隔离的作用，替代传统零散的单个端子排组合，能大幅压缩柜内安装空间，同时降低多端子拼接带来的接线错位、绝缘间隙不足的风险。从结构设计来看，这款端子模块采用一体化绝缘壳体封装，三个独立的接线腔沿宽度方向等距排布，每个腔体内置压线结构，适配对应线径的铜芯电缆压接，壳体外侧的安装孔位预留了标准的固定间距，可直接通过螺丝固定在柜内的安装梁或者端子安装轨上，不需要额外制作转接支架。设计阶段首先要考虑的是不同相之间的绝缘爬电距离，

　　三个接线腔之间的隔断筋厚度经过核算，满足低压系统的绝缘要求，即使在潮湿、多粉尘的工业车间环境下，也不会出现相间击穿的问题；壳体的边角做了圆弧过渡处理，避免安装接线时划伤操作人员的手部，同时壳体顶部的小凹点是定位标识，对应每相的接线位置，方便接线时快速核对相序，减少错接概率。实际选型使用时，需要先确认安装边界：模块整体为长方体结构，长度方向对应三相排布的宽度，深度方向要预留出线缆弯曲的空间，不能贴柜壁安装，否则会导致线缆弯折半径不足，长期运行后线芯断裂发热；安装孔的中心距是固定值，提前在安装板上打好对应孔位即可快速装配，不需要现场扩孔调整。每个接线腔的压线结构采用螺丝压紧式设计，压线螺丝的行程足够适配不同线径的进线电缆，

　　压接时不需要额外压接铜鼻子，剥去绝缘层的线芯直接插入接线腔后拧紧螺丝即可完成固定，腔体内的防脱结构能避免线缆受外力拉扯时松脱，相比传统的端子排，这种集成式模块的接线效率能提升近40%，同时柜内布线的整齐度更高，后期运维排查线路时也能快速定位每相的进线位置。在设备出厂前的柜内装配环节，这类集成端子模块还能减少零件清点的工作量，不需要逐个清点单个端子的数量，一个模块即可完成三相进线的连接，降低装配时的零件漏装风险；壳体采用的绝缘材料具备一定的阻燃性能，即使接线处出现异常发热，也不会引燃壳体蔓延火情，满足低压配电设备的阻燃要求。另外模块侧面的拼接卡槽设计，可与同系列的其他功能模块直接拼接，比如搭配出线侧的分线端子、保险端子等，

　　不需要额外的连接配件，拼接后整体结构稳固，不会在运输或者设备运行震动时出现模块错位的情况。设计时还考虑了运维的便利性，每个接线腔的正面都预留了验电操作的空间，后期运维时不需要拆除整个模块，直接在接线位置即可完成验电、拆线的操作，大幅缩短停电检修的时间。
