工业控制用小型微动开关结构设计

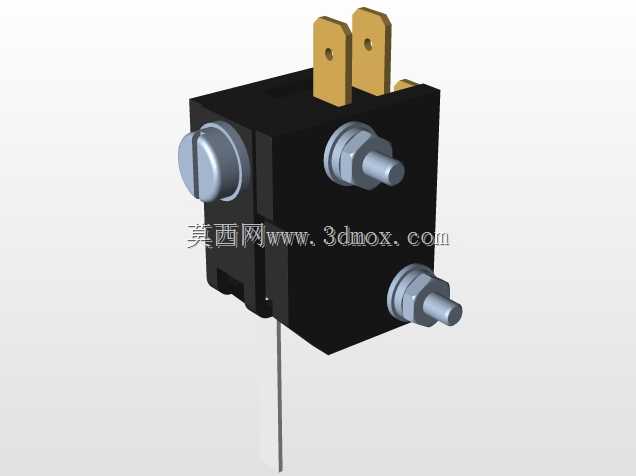

　　在工业自动化控制回路、小型机电设备的行程限位、位置检测场景中，这类小型微动开关是极为常见的底层信号采集元件，其结构可靠性直接决定整套设备的触发逻辑能否正常执行。从三维结构来看，这款开关采用黑色绝缘基座作为主体承载结构，基座材质一般选用耐温、抗冲击的酚醛树脂或增强工程塑料，能够在常规工业环境下隔绝带电部件与安装基体，避免出现漏电、短路等电气故障。基座侧面设置的两组带螺纹金属调节柱，是用于调整触发行程与动作阈值的核心结构，工程师在设备调试阶段，可以通过旋转调节柱的旋入深度，改变内部簧片的预压量，从而匹配不同设备所需的触发压力与动作行程，适配不同安装位置的触发间隙要求。基座一侧的一字槽固定螺钉，用于将开关整体锁紧在安装支架上，

　　安装时可以通过该螺钉调整开关的初始角度，确保触发撞块能够准确压合开关的动作端，避免出现偏载、卡滞导致的触发失效问题。顶部伸出的两个片状接线端子，采用镀锡铜质材质，既可以通过插接式端子快速接线，也支持焊接导线的连接方式，端子的开孔设计方便使用螺钉压接环形接线端头，保证大电流通断场景下的连接可靠性，避免长期使用后出现接触不良、端子发热的问题。这类微动开关的内部核心是瞬动式簧片结构，当外部触发力达到动作阈值时，簧片会瞬间完成触点的通断切换，不存在缓慢接触的中间状态，能够有效减少触点拉弧，提升触点的电气寿命，适合频繁通断的控制回路使用。从安装边界来看，这款开关的整体体积紧凑，基座的方形结构可以适配狭窄的安装空间，

　　侧面的调节柱伸出长度需要在安装时提前核算，避免与周边的运动部件发生干涉，接线端子的朝向可以根据布线需求在安装时调整，减少导线的弯折应力。在实际设备应用中，这类开关常被用于检测气缸的伸出到位、缩回到位位置，或是安全门的闭合状态检测，也会用在小型家电、电动工具的触发控制中，作为设备动作的信号输入元件。设计这类开关的三维结构时，需要重点保证各金属部件与绝缘基座的配合公差，调节柱的螺纹配合要顺畅无卡滞，接线端子与基座的嵌合要牢固，能够承受接线时的扭转力不出现松动，内部簧片的安装空间要预留足够的动作余量，避免长期动作后出现簧片疲劳变形。开关的触发端采用金属柱塞结构，相比橡胶按钮式的结构，更适合在有金属撞块频繁撞击的工业场景使用，耐磨性能更好，

　　长期触发后不会出现按钮磨损塌陷的问题。在进行设备选型时，需要根据实际回路的电压、电流参数匹配触点的额定容量，同时核算安装位置的触发行程，通过侧面的调节柱将动作点调整到设备运动的合理区间，既要保证触发到位，也要避免过量压合导致开关内部结构损坏。建模过程中需要还原各部件的装配关系，绝缘基座的安装孔位、调节柱的螺纹规格、接线端子的尺寸都要与实物一致，方便设计人员直接调用到设备装配体中进行安装干涉检查，提前排查布线、安装空间的潜在问题，减少现场调试时的改造成本。
