D70系列NH2快速熔断器带微动开关结构

　　这套结构针对低压配电系统的末端保护场景设计，常见于工业控制柜、光伏汇流箱、大功率整流设备的主回路保护环节，核心作用是在回路出现短路、过流故障时毫秒级切断故障电流，同时通过附带的微动开关输出熔断状态信号，给上位控制系统传递故障点位信息，避免运维人员逐段排查线路，大幅缩短故障停机后的排查周期。

　　从实际使用的工况来看，这类快熔结构需要应对短时大电流冲击的场景，比如伺服驱动器主回路进线、变频器直流母线侧、电镀电源输出端这类负载波动大、短路电流上升速率快的位置，普通慢速熔断器无法在电流峰值到来前切断回路，容易造成功率器件击穿，而NH2规格的快速熔断器可以在微秒级响应短路电流，配合自带的微动触发结构，熔芯熔断的瞬间就会推动机构触发行程触点，把无源开关量信号传给PLC或者指示灯回路，第一时间触发告警。

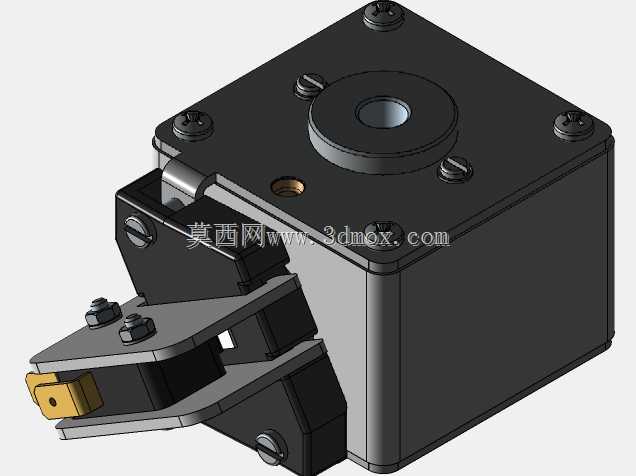

　　设计上这套结构把熔断器载流腔体和微动开关触发机构做了一体化集成，外部采用方形封闭壳体，上盖通过四颗对称布置的紧固件压紧密封，既可以保证载流部件的防护等级，避免车间内的金属粉尘、凝露落到导电部位引发拉弧，也能在熔芯熔断喷出电弧时把弧光限制在腔体内部，不会对外围元件造成损伤。顶部的中心开孔是熔芯的拆装操作位，不需要拆开整个上盖就可以完成熔芯更换，日常运维时用标准操作手柄就能完成更换作业，不需要拆解周边接线。侧面伸出的夹装式触发机构直接和熔芯的撞针位置联动，没有多余的传动连杆，避免了长期使用后传动间隙导致的信号误报或者漏报，触发行程经过校准，只有熔芯完全熔断、撞针弹出到额定位置时才会切换触点状态，不会因为运输振动、温度形变出现误触发。

　　安装边界方面，整体方形壳体的安装孔位采用行业通用的NH2熔断器安装尺寸，可以直接替换同规格的传统无信号输出熔断器，不需要改动柜内的安装板开孔和母排间距，侧面的微动开关出线位置预留了标准的接线端子空间，接线时不需要额外弯折导线，夹装式的出线结构可以适配0.5到1.5平方的多股软线，和柜内常规的控制回路线径完全匹配。壳体的侧壁做了加厚的绝缘筋位，即使在相邻母排间距只有20mm的紧凑柜内布局下，也能保证带电部位和安装板、相邻元件之间的爬电距离满足低压电气的安全规范，不会出现相间击穿的风险。

　　从结构细节来看，触发机构的金属夹片采用镀锌钢板冲压成型，接触部位做了圆角处理，长期反复动作也不会出现卡滞，微动开关本身选用了带自复位结构的型号，更换新的熔芯之后，撞针复位，开关触点会自动回到初始状态，不需要运维人员手动复位信号，减少了运维操作的步骤。壳体内部的熔芯容纳腔做了导向滑槽，更换熔芯时可以顺着滑槽直接推到位，不会出现装偏导致的接触不良、载流面发热的问题，载流接触部位采用弹性铜片夹紧，不需要额外的紧固件固定熔芯，拆装效率比螺栓固定式的熔断器高很多，适合需要快速恢复供电的连续生产场景。

　　在实际选型适配的时候，这套结构可以匹配不同电流等级的NH2快速熔芯，不需要更换整个基座，只需要根据回路的额定电流更换对应参数的熔芯即可，微动开关的触点容量可以满足常规控制回路的载流要求，既可以直接驱动面板上的故障指示灯，也可以接到PLC的数字量输入模块，不需要额外加中间继电器转换信号，简化了柜内的接线回路。整体结构没有易损的塑料传动部件，所有受力部位都采用金属材质，在-20℃到60℃的工作环境温度范围内都能可靠动作，不会因为低温脆化或者高温软化导致机构失效，适合在冶金、光伏、电镀这类工况环境相对恶劣的工业现场长期使用。
