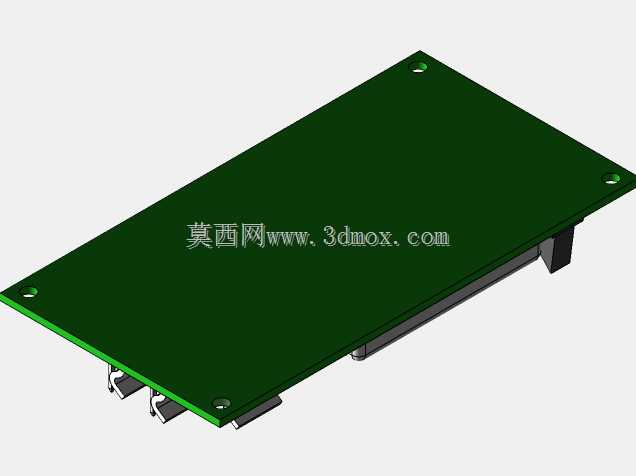

SKHI22A配套SKPC22/2驱动板安装结构

　　这套结构对应的是功率驱动场景下的配套板件安装组合，日常在工业变频设备、大功率电源柜、伺服驱动单元的内部布局里经常能见到这类板件的身影，核心作用是承载驱动电路、实现功率器件与控制回路的信号隔离传输，同时兼顾板件自身的安装固定与电气间隙预留。从结构设计逻辑来看，板体采用标准矩形PCB基材设计，板面预留四个角位的安装固定孔，孔位做了金属化包边处理，既可以通过铜柱与设备内部的安装支架锁附，也能配合绝缘衬套实现与金属机架的隔离，避免板件底部走线与金属构件接触引发短路风险。板件底部的支撑接插件采用侧插式结构设计，接插件的引脚间距严格匹配对应功率模块的引脚定义，安装时不需要额外飞线转接，直接对准模块引脚压合即可完成电气连接，

　　这种设计能大幅减少柜内的走线数量，降低信号传输过程中的干扰概率，同时接插件自带的塑料卡扣结构能在板件安装到位后自动卡紧，避免设备运行过程中受振动影响出现接插件松脱的问题。在安装边界的考量上，板件整体厚度控制在常规PCB板厚加底部接插件高度的范围内，板面上方预留的元器件高度空间完全匹配驱动IC、贴片电容电阻的常规封装尺寸，不会出现板件安装后与上层盖板或者相邻板件发生干涉的情况；四个安装孔的中心距严格遵循工业电子板卡的通用安装孔距规范，能适配大部分标准驱动安装位的支架尺寸，不需要对原有设备的安装机架做二次改造就能直接替换原有板件。板件边缘做了圆角处理，避免安装过程中尖锐边角划伤操作人员或者破坏相邻线缆的绝缘层，

　　板面的走线区域做了铺地处理，既能提升板件自身的抗干扰能力，也能增强板件的结构强度，减少长期受温度变化影响出现的板件翘曲问题。实际选型适配过程中，这类板件结构的三维模型能直接用于设备内部的布局干涉检查，设计人员可以直接调取模型放入整机装配体中，核对板件与周边功率模块、电容、散热片的间隙是否满足电气安全距离要求，提前排查安装过程中可能出现的接插件对位不准、固定孔位错位等问题，不需要等到实物打样阶段再发现结构冲突，能大幅缩短整套驱动设备的结构开发周期。从功能实现的角度来说，板体本身的结构设计完全服务于电路功能的稳定实现，底部接插件的位置刚好对应下方功率模块的信号引脚区域，信号传输路径最短，能减少驱动信号的传输延迟，

　　提升功率器件开关动作的一致性；板件下方预留的散热间隙能让设备内部的冷却气流顺利从板底流过，带走接插件与板上元器件工作时产生的热量，避免局部温度过高影响元器件的工作寿命。在做结构验证的时候，通过三维模型可以直接模拟板件的安装过程，检查接插件插合过程中是否会与周边的固定螺丝、散热筋条发生碰撞，核对安装螺丝的长度是否会穿透安装柱碰到板上的走线，这些细节如果在设计阶段没有通过三维模型核对，很容易在实物装配时出现螺丝顶坏板件、接插件插不到位的问题，严重时甚至会导致上电后板件烧毁。另外板件上的安装孔位周边预留了足够的螺丝头沉放空间，不管是使用盘头螺丝还是沉头螺丝都能顺利锁紧，不会出现螺丝头凸起顶住上层构件的情况，这种细节设计也是工业级板件结构区别于普通消费电子板卡的地方，所有结构尺寸都围绕工业现场的安装便利性、运行可靠性做考量，没有多余的装饰性结构，每一处几何特征都有对应的工程实际用途。
