22mm绿色带灯设备信号指示灯结构

　　在工业控制柜体、生产线操作工位、自动化设备面板的元件选型里，这类22mm安装孔径的带灯信号指示元件是出镜率极高的基础部件，日常做面板开孔布局时，首先要卡准的就是安装边界：这类元件统一适配行业通用的22mm圆形安装孔，面板适配厚度覆盖常规冷轧钢板柜体、绝缘塑料操作盒的1-5mm壁厚范围，安装时靠自带的防转卡齿与锁紧螺母配合固定，不需要额外做定位销孔，就能避免长期受设备振动出现的偏转松脱问题。

　　从功能逻辑上看，这款带灯指示元件采用120V交直流通用供电设计，内置的LED发光源做了中亮度调校，既不会像高亮度警示灯那样在近距离操作时造成视觉眩光，也能在车间常规照明环境下保持清晰的状态辨识度，绿色发光色对应工业现场通用的设备运行正常、工序就绪、流程通过这类正向状态指示，和红色停止、黄色预警、白色电源指示形成明确的视觉区分，操作人员扫一眼面板就能快速判断工位状态，不需要凑近核对文字标识。

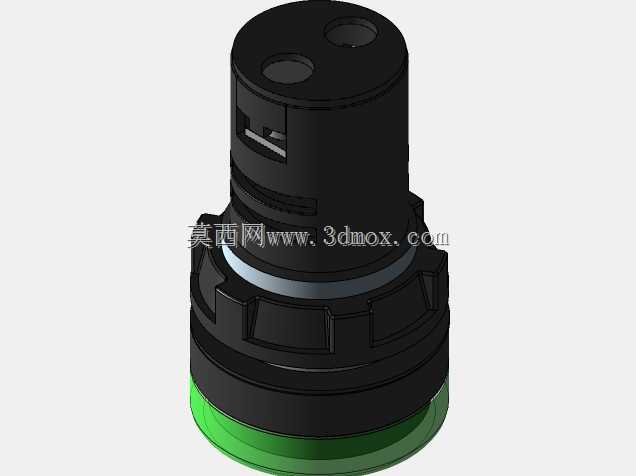

　　做三维结构设计的时候，首先要考虑的是现场安装的操作便利性：元件头部做了防滑的凹凸棱边结构，不管是徒手拧动锁紧环，还是用卡规辅助紧固，都能有足够的摩擦力，不会因为表面过于光滑出现安装打滑。顶部预留的两个对位孔，是用来匹配专用拆装工具的，在密集排布的面板上，相邻元件间距留足10mm安全间隙的情况下，不用伸手到柜体背面拧螺母，从正面就能完成拆装维护，大幅减少后期运维的拆柜工作量。元件中部的密封台阶结构，搭配配套的橡胶密封圈，可以达到常规工业场景的防护等级要求，应对车间里的少量粉尘飞溅、凝露滴落都不会出现内部电路短路问题，底部的接线端做了防呆卡槽设计，接线时不会出现正负极接反的问题，插片式接线端子也能适配常规的冷压接线端头，不需要额外焊接，现场布线效率更高。

　　实际应用场景里，这类指示灯常和同孔径的急停按钮、选择开关、复位按钮并排布置在操作面板上，统一的安装孔径可以让面板开孔工序一次完成，不需要换不同规格的开孔钻头，加工效率更高。做结构建模的时候，要特别注意元件的轴向尺寸：从面板正面突出的高度控制在合理范围，不会因为突出过多被过往的工件、工具磕碰损坏，背面伸入柜体内部的长度也要适配常规柜体的布线空间，不会和柜内的线槽、导轨、PLC模块产生干涉。元件外壳采用的是阻燃工程塑料材质，建模时要考虑不同材质段的装配间隙，黑色主体部分、绿色透光罩、金属锁紧环之间的配合公差要控制在合理范围，既不会因为间隙过大出现晃动，也不会因为公差过小导致装配时卡滞。透光罩部分做了漫散射的结构处理，LED发出的光线经过罩体散射后不会出现明显的光斑，从不同角度观察都能看到均匀的发光效果，不会因为操作人员站位角度偏差出现看不到灯亮的情况。

　　在做设备三维布局的时候，这类标准件的模型精度直接影响后期面板加工的准确性，建模时要把安装卡槽的位置、锁紧螺母的外径、接线端子的伸出长度都做1:1还原，避免后期实际安装时出现元件和周边结构干涉、接线空间不足的问题。尤其是在做紧凑型操作盒设计的时候，内部空间本来就十分紧张，要是模型尺寸不准，很容易出现装完指示灯后盒盖盖不上、线鼻子塞不进去的问题，反复修改反而耽误项目进度。另外这类元件的抗振动设计也在结构上做了考量，内部的LED电路板和外壳之间做了限位卡扣，不会因为设备长期运行的振动导致电路板移位、接线松脱，在冲压设备、物流输送线这类振动较大的应用场景里也能稳定工作，不会出现误指示或者灯不亮的故障。
