22.5mm带镜黑色操作头电流转换开关

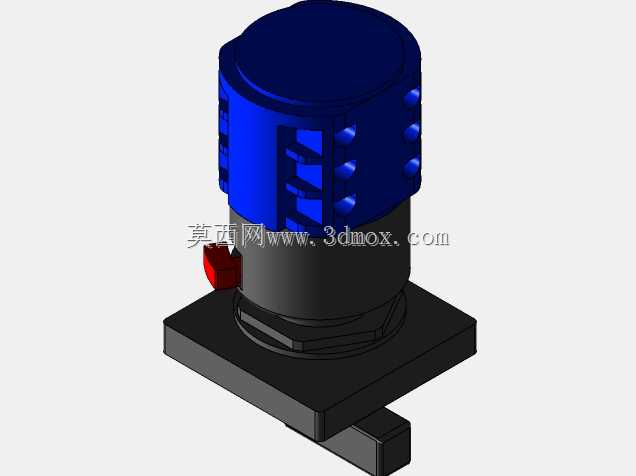

　　在低压配电盘、电机控制柜、工业设备操作面板的电流测量回路里，这类带镜面标识的电流转换开关是十分常见的配套元件，主要作用是通过单只电流表配合开关的档位切换，完成三相回路各相电流的逐相测量，不用在每相都单独安装电流表，能有效压缩柜内仪表安装空间，降低成套设备的元件成本。从实际安装场景来看，这类开关的安装开孔为标准22.5mm直径，和常规工业按钮、指示灯的面板开孔尺寸通用，设计柜体面板开孔图时可以直接复用标准开孔模，不用单独定制加工刀具，现场安装时直接从面板正面插入，背面用配套的锁紧螺母固定即可，安装底座为方形结构，能和面板贴合紧密，避免开关在频繁操作时出现转动移位。开关的操作部分采用黑色绝缘材质作为操作头主体，

　　侧面的蓝色结构是档位定位与触点安装的基座部分，内部集成了多组静触点与动触片，转动操作手柄时，动触片会按照预设的档位逻辑和对应静触点接通，依次实现A相、B相、C相电流的回路切换，触点部分采用银合金材质，能降低接触电阻，避免长期通流后出现触点发热氧化的问题，适配常用的5A额定电流测量回路，和二次侧5A输出的电流互感器直接配套使用。设计这类开关的三维模型时，首先要确认面板安装的边界尺寸，方形底座的边长要覆盖22.5mm开孔周边的安装余量，避免开孔公差导致底座陷入面板内；操作头的突出高度要符合柜面操作的人体工学要求，既不能突出过多导致柜门关合时碰撞干涉，也不能突出过短导致操作时捏持不便。侧面的凸起结构是档位的定位卡点，

　　建模时要保证每个档位的旋转角度均匀，通常这类电流转换开关为4档结构，分别对应关断、A相测量、B相测量、C相测量，每档旋转90度，定位卡点的位置要和触点的通断逻辑完全对应，避免出现档位错位导致测量回路接错的问题。底部的接线端子部分要预留足够的接线空间，端子的排布间距要符合低压电气的安全爬电距离要求，不同相的接线端子之间要设置绝缘隔筋，避免接线时导线毛刺外露造成相间短路。红色的操作手柄部分做了防滑纹理处理，表面的凹凸结构能增加操作时的摩擦力，戴绝缘手套操作时也能顺利转动开关，不会出现打滑的情况。顶部的蓝色端盖是开关的上封装结构，和侧面的蓝色基座采用卡扣配合，装配时不用额外打螺丝，能提升生产装配的效率，端盖和基座的配合间隙要控制在0.

　　1mm以内，避免灰尘、水汽从配合缝隙进入开关内部，影响触点的接触可靠性。在成套设备的三维布局设计中，这类开关通常布置在电流表的周边位置，和电流表的中心距保持在30-40mm左右，既方便操作时观察电流表读数，也不会因为距离过近导致接线时空间不足。开关背面的接线端子要和柜内的走线槽保持合理距离，方便二次线的弯折与接线，端子的接线方向要朝向走线槽一侧，避免导线弯折半径过小损伤线芯。这类开关的防护等级通常能达到IP65的面板正面防护要求，建模时要保证操作头和底座之间的密封槽位置准确，方便后续装配密封圈，适配有粉尘、少量溅水的工业车间使用场景，比如机加工车间的设备控制柜、污水处理站的配电盘、工厂动力配电柜等场景都能适用。在建模过程中，所有的安装尺寸都要和实物的安装尺寸保持一致，尤其是开孔直径、底座安装厚度、端子接线高度这些关键尺寸，不能出现偏差，否则在实际装配时会出现开关装不进面板、柜门无法关合、接线端子和其他元件干涉的问题。开关的旋转操作力矩要控制在合理范围，既不能太松导致开关受震动时自行跳档，也不能太紧导致操作费力，内部的定位弹簧结构在建模时要预留足够的装配空间，保证弹簧的压缩量符合力矩要求。
