22.5mm红色LED信号指示灯结构设计

　　做行李处理系统电控柜面板布局的时候，最先要敲定的就是面板操作件的安装边界，这款22.5mm安装孔径的红色信号指示灯，是专门适配物流分拣线、行李输送设备状态警示场景开发的部件，日常在设备运行过程中承担故障告警、工位状态提示的核心作用，和普通民用指示灯不同，工业场景下的指示灯要兼顾面板安装的密封性、长期点亮的散热性、以及现场运维更换的便捷性，这几个点在结构设计阶段都做了针对性的考量。

　　从实际安装场景来看，机场行李处理系统的电控柜往往设置在分拣线侧边的设备夹层里，现场环境存在一定的粉尘，偶尔还有地面清洁带来的潮气侵袭，所以这款指示灯的面板卡接结构做了多层环形密封槽，安装时配合橡胶密封圈可以卡在22.5mm的标准面板开孔上，不需要额外打胶固定，运维的时候从面板正面就能完成拆卸更换，不用拆开电控柜柜门，能大幅缩短现场故障排查后的部件更换时间。灯体下部的红色透光罩采用漫散射PC材质，不是普通的透明硬塑，LED光源发出的红光经过罩体漫射后，不会在车间照明环境下产生局部眩光，现场巡检人员在距离工位3-5米的位置就能清晰识别灯体的点亮状态，不会因为反光漏看故障提示。

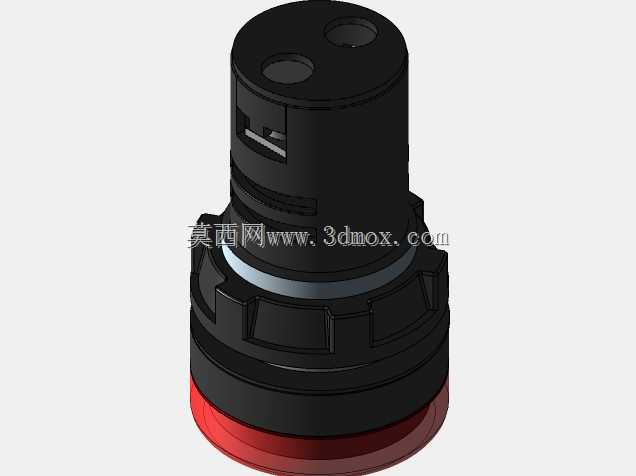

　　结构设计上，灯体上部的两个开孔是接线端子的对位孔，现场接线的时候不需要反复旋转灯体找接线位，对准孔位就能快速插入导线完成压接，灯身中部的多道环形防滑筋，是给安装锁紧螺母预留的摩擦力位，徒手就能把螺母拧紧到合适的扭矩，不需要借助管钳等工具，避免用力过度压裂面板或者灯体外壳。灯体内部的LED驱动模块做了灌封处理，适配48V的交直流供电回路，刚好匹配行李处理系统常用的安全控制电压等级，不会因为现场电压波动出现频闪或者烧毁的情况，灯体上部的散热槽顺着灯身轴向布置，设备长期点亮的时候，内部元件产生的热量可以顺着槽体和面板开孔的间隙散出，连续运行工况下外壳温度不会超过45摄氏度，避免运维人员触碰的时候被烫伤。

　　从安装尺寸边界来看，灯体插入面板后的后部纵深控制在合理范围，不会和电控柜内部的线槽、导轨部件产生干涉，面板正面的突出高度也做了限制，避免操作人员在柜面操作按钮的时候误碰到指示灯，造成不必要的部件损坏。灯体下部的红色罩体和黑色基座采用旋扣式连接，后期如果需要更换透光罩，不需要整体拆下灯体，旋转罩体就能完成拆卸，备件更换成本更低。在行李处理系统的实际应用里，这类红色指示灯一般对应设备故障、行李卡塞、急停触发这几类核心告警信号，所以灯体的点亮辨识度做了专门优化，即使在分拣线周边的强照明环境下，也能和周边的绿色运行灯、黄色预警灯形成明确的视觉区分，不会出现信号混淆的情况。

　　建模过程中，所有的安装配合尺寸都按照工业面板件的通用公差做了预留，卡接结构的卡扣变形量控制在材料允许的弹性范围内，反复拆装也不会出现卡扣断裂的问题，灯身的每一处加强筋都对应了安装时的受力点，比如锁紧螺母对应的位置，内壁做了环形加厚处理，拧紧螺母的时候不会因为应力集中导致外壳开裂。接线端子的位置做了防呆设计，正负极接反的时候不会点亮部件，但也不会烧毁内部电路，现场接线的时候即使出现操作失误，也不会造成部件损坏，重新调整接线就能正常使用。
