西门康型整流二极管功率模块结构

　　在工业变流、直流电源、电机传动这类电力电子设备的结构设计环节，功率整流模块的安装适配是经常要处理的细节，这次拆解建模的这款三相整流二极管模块，是参照西门康SKKD系列的实际安装尺寸做的1:1结构还原，主要给成套设备的结构布局、母排设计、绝缘间距校核提供精准的三维参考。

　　从实际应用场景来看，这类模块普遍用在工业变频器的整流单元、大功率开关电源的交流输入侧、电焊机的整流回路、蓄电池充电机的AC-DC变换段，还有光伏并网逆变器的前级整流部分，属于大电流整流场景里的核心功率器件，相比分立的二极管元件，这种集成式模块把三个整流管芯封装在同一个壳体里，能大幅缩小主回路的布线长度，降低线路杂散电感对器件开关过程的冲击，同时也简化了生产环节的装配工序，不用逐个处理分立器件的绝缘、固定和接线。

　　做这个三维模型的时候，首先要卡准的就是安装边界尺寸，模块底部的安装孔位、主接线端子的中心距、壳体的整体长宽高都完全对照实物测绘，模块主体的散热基底是平直的金属面，设计的时候要保证这个面和散热器的接触平面度公差在0.03mm以内，安装时按照对角顺序逐步拧紧固定螺丝，扭矩控制在规定范围内，避免壳体受力不均导致内部陶瓷基板碎裂，很多现场出现的模块击穿故障，都是安装时受力不均或者散热面涂覆硅脂不均匀导致的热阻超标。

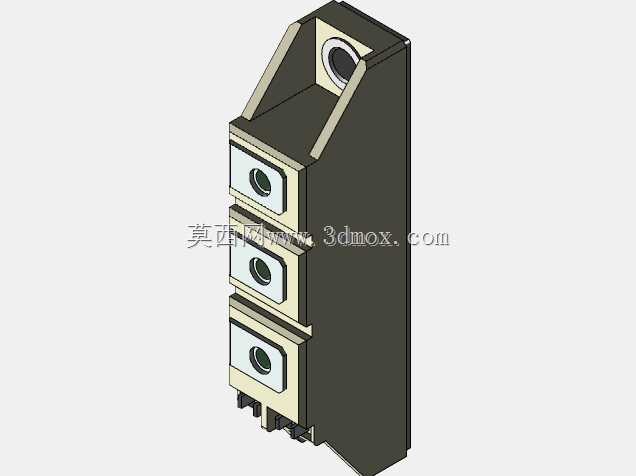

　　结构上，模块采用三层叠装的端子布局，三个交流输入端子垂直排列在壳体正面，顶部的斜向切面是直流输出端子的安装位，这种布局能让三相交流母排的走线更顺，不用做过多的弯折就能和端子连接，减少母排的加工难度，同时端子之间的绝缘爬电距离完全满足低压电力设备的安规要求，相邻端子之间的凸起绝缘筋，能避免大电流工况下积灰或者凝露导致的极间飞弧。壳体侧面的定位凸台，是用来和散热器上的定位槽配合的，装配的时候能快速对齐安装孔，不用反复调整模块位置，提升批量装配的效率。

　　建模过程中特意还原了壳体外部的所有细节结构，包括端子上的螺丝固定孔、壳体的注塑分型线、底部的定位卡扣，这些细节在做设备整体的干涉检查时非常关键——很多新手工程师做布局的时候只画模块的大致外轮廓，忽略端子螺丝的突出高度、接线鼻的安装空间，最后实际装配的时候才发现母排和周边的绝缘挡板、电容支架碰在一起，不得不临时改结构，耽误项目进度。另外模块的散热基底厚度也做了精准还原，在做热仿真分析的时候，这个厚度直接影响热量向散热器传导的热阻参数，能帮助热设计工程师更准确地评估不同负载下的模块结温，选配合适规格的散热器和风机。

　　从功能特性来说，这种模块内部的二极管管芯是焊接在陶瓷覆铜基板上的，陶瓷基板一方面起到电气绝缘的作用，把带电的管芯和接地的散热器隔离开，另一方面有不错的导热系数，能把管芯工作时产生的热量快速传导到外部散热器。模型里虽然没有做内部的管芯和键合线结构，但外部的所有安装、接线、绝缘相关的结构都完全和实物一致，足够满足结构设计阶段的所有需求，不管是做母排的折弯建模、绝缘隔板的开孔设计，还是整机的安规距离校核，都能直接调用这个模型来做装配验证，不用再反复测绘实物尺寸，减少设计阶段的出错概率。

　　在做设备布局的时候，还要注意这类模块的周边要预留足够的接线空间，正面的三个交流端子要留出接线鼻和拧紧螺丝的操作空间，顶部的直流端子要保证和周边器件的电气间隙，尤其是在海拔超过1000米的应用场景，还要按照海拔系数放大绝缘间距，避免高压下出现空气击穿。另外模块的安装面要避免和其他发热器件靠得太近，尽量布置在风道的进风侧，让冷却风先流过模块的散热面，带走热量后再经过其他温度耐受更低的器件，提升整机的热稳定性。
