Kraus Naimer22.5mm面板电压表转换开关

　　在低压配电盘、工业控制柜、机床操作面板这类需要对多回路电压参数进行切换检测的场景里，这类面板安装式电压转换开关是十分常用的低压操作元件，本次建模还原的是Kraus Naimer品牌对应22.5mm标准面板开孔规格的电压转换开关结构。从实际使用场景来看，这类开关主要承担多相电压回路的切换导通功能，操作人员转动开关旋钮即可在单只电压表上分别检测三相线电压、相电压数值，无需为每一路电压检测配置独立的电压表，能有效压缩控制面板的元件排布空间，降低柜内二次回路的布线复杂度，在小型设备控制箱、紧凑型配电单元里应用十分普遍。

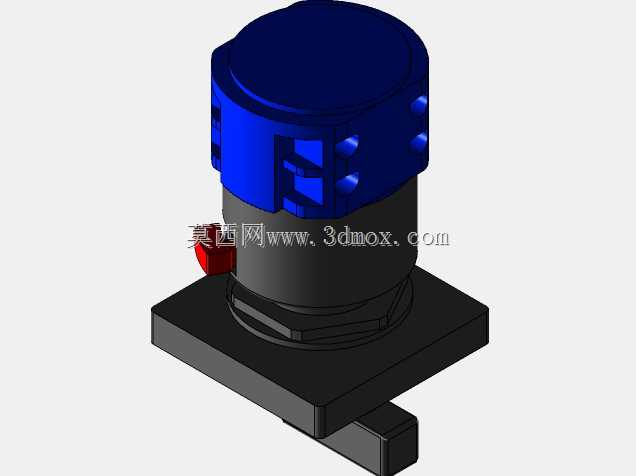

　　从结构设计思路来看，这款开关采用分层堆叠式的触头模组结构，上部蓝色的绝缘壳体内部封装了多组静触头与动触桥组件，不同的旋钮转角对应不同的触头通断组合，以此实现不同电压检测回路的切换逻辑。壳体侧面的凸起卡扣结构是用于层间模组的拼接固定，可根据实际需要的回路数量增减触头模组层数，无需改动整体安装接口，具备较强的配置灵活性。下部黑色的基座部分承担安装定位与转轴传动功能，中间的圆柱形转轴贯穿所有触头模组，将上部旋钮的转动扭矩传递到每一层的动触桥，保证各层触头同步动作，避免出现回路切换不同步导致的电压检测错误。

　　安装边界方面，这款开关适配行业通用的22.5mm直径面板安装开孔，基座下方自带的方形安装法兰贴合面板背面，通过配套的锁紧螺母即可从面板正面完成开关的固定，安装后开关主体突出面板的高度控制在常规低压元件的排布允许范围内，不会与面板上的按钮、指示灯等其他元件产生安装干涉。开关底部伸出的接线端子区域预留了足够的二次线接线空间，适配常用的1.5-2.5平方毫米多股铜芯软线压接，接线端子的排布间距符合低压电器的安全爬电距离要求，避免不同回路之间出现击穿短路风险。开关侧面附带的红色小部件是定位止挡结构，用于限制旋钮的转动角度范围，确保操作人员转动开关时能准确停在每个对应的电压检测档位，不会出现过转导致的触头错位。

　　从建模还原的细节来看，所有结构特征都匹配实物的装配逻辑，上部绝缘壳体的卡扣凹槽、基座的安装定位台阶、转轴的传动卡槽、底部的接线端子排布都做了等比例还原，没有做过度的简化处理，可直接用于控制柜面板的排布干涉检查、二次布线的空间校验，也能用于操作面板的人机工程仿真验证，确认旋钮操作高度与周边元件的操作间隙是否符合设计要求。这类转换开关的触头接触压力、转动扭矩都是经过出厂校准的，建模时也还原了操作旋钮的直径与表面防滑结构，对应实际操作时的手指接触面积与转动施力角度，保证仿真时的操作手感评估与实际使用状态一致。在实际设备选型时，这类开关的额定绝缘电压、约定发热电流参数需要匹配柜内的二次回路电压等级，而安装尺寸的通用性是选型时的重要考量点，22.5mm的标准开孔可以兼容大部分现有控制柜的面板开孔尺寸，替换老旧开关时无需重新扩孔或补孔，能大幅降低现场改造的工作量。
