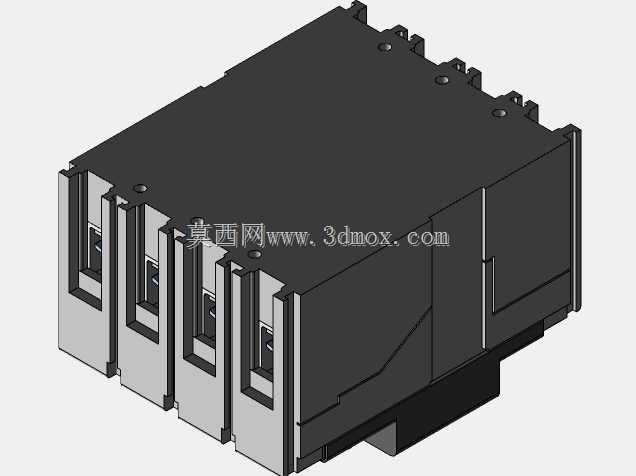

四极ABB双转子塑壳断路器结构

　　在低压配电系统的终端回路与分支配电场景中，四极塑壳断路器承担着线路过载、短路、欠压保护以及正常工况下不频繁通断电路的核心作用，这款适配ABB体系的双转子结构四极断路器，主要面向三相四线制配电场景设计，可同时对三根相线与一根中性线进行分合控制与保护，广泛应用于工业厂房低压柜、商业建筑配电竖井、数据中心列头柜、新能源场站汇流柜等场景，能够在下游回路出现故障时快速切断故障电流，避免故障范围扩大，保障上级配电网络与其他非故障回路的稳定运行。从结构设计逻辑来看，这款产品采用双转子灭弧与操作机构联动设计，相较于传统单转子结构，双转子布局能够在分闸过程中带动触头实现更快的分断速度，缩短燃弧时间，提升短路分断能力，同时四极的极间布局采用等间距排布，

　　每极之间设置独立的绝缘隔弧壁，避免分断过程中不同极之间的电弧飞串引发极间短路，外壳采用高强度阻燃热固性工程塑料模压成型，具备优异的耐电弧烧蚀、耐高温、抗冲击性能，能够在短路分断产生的瞬时高温冲击下保持结构完整性，不会出现外壳开裂、熔融滴落等问题。在安装边界与尺寸适配方面，这款断路器采用标准导轨安装与螺钉固定两种兼容安装方式，底部设置适配标准35mmDIN导轨的卡扣结构，同时预留四个螺钉安装孔位，可满足不同安装场景的固定需求，进出线端采用压线框式接线端子，适配不同线径的铜芯电缆接入，端子处设置防触电护罩，避免运维人员误触带电部位，整体外形采用规整的长方体布局，极间凸起的散热筋结构既能够提升外壳的结构强度，也可以增大散热面积，

　　在长期带载运行过程中，将触头与导电排产生的热量快速传导到外部环境中，降低内部温升，避免长期高温运行加速绝缘材料老化。从功能特性维度来看，这款产品的操作机构采用快速闭合设计，操作手柄的分合位置具备清晰的状态指示，能够直观判断断路器处于分闸、合闸还是自由脱扣状态，双转子结构的传动连杆采用高精度冲压件装配，传动间隙控制在极小范围内，能够保证在故障电流触发脱扣器动作时，机构快速脱扣，不会出现卡滞、拒动等问题，每极的触头系统采用银基合金触头材料，具备优异的耐电磨损、抗熔焊性能，在长期分合操作与短路电流冲击下，能够保持触头接触的稳定性，降低接触电阻，减少长期运行的发热损耗。在实际选型应用过程中，结构设计人员需要重点关注这款断路器的极间中心距、

　　整体安装深度、进出线端子的接线空间，确保其能够适配所在配电柜的安装梁布局，预留足够的接线操作空间与安全电气间隙，同时要匹配回路的额定电流、短路分断能力参数，确保其保护特性能够覆盖下游线路与负载的保护需求，在三维建模过程中，这款模型完整还原了产品的外部装配特征、安装接口尺寸、操作部件的位置关系，能够直接用于低压配电柜体的三维布局设计、安装干涉检查、运维空间模拟，帮助设计人员在方案阶段就完成安装适配性验证，避免后期现场安装出现尺寸不匹配、操作空间不足等问题。
