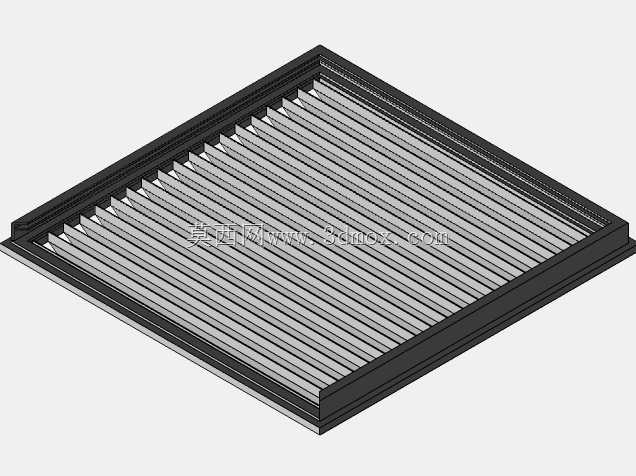

390×390规格方形通风百叶格栅结构

　　在商用与民用建筑的通风系统、暖通空调末端配套、工业柜体散热排风、洁净车间回风布局等场景里，方形通风百叶格栅是应用频次极高的末端构件，这类构件直接决定了通风路径的气流均匀性、外部杂物阻隔能力，以及安装面的外观规整度。本次呈现的390×390mm规格方形通风格栅，在结构设计上完全贴合常规通风系统的安装模数，外框采用等宽围边结构，边框截面做了阶梯式限位设计，安装时可直接卡入对应尺寸的预留开孔，无需额外做复杂的定位调整，边框与安装面贴合后不会出现突出的错边，适配吊顶、墙面、设备柜体侧板等多种安装基面。格栅的叶片采用等间距平行排布设计，叶片的倾斜角度经过反复校核，既能够保证通风截面的有效通流率达到行业常规要求，

　　避免气流通过时产生过大的风阻与异常风噪，又能从外部直视角度遮挡内部管线或腔体结构，兼顾通风功能与视觉遮蔽效果。叶片与外框的连接采用一体式嵌合结构，没有额外的外露连接件，长期使用不会出现叶片松动移位、异响等问题，叶片边缘做了微小的圆弧过渡处理，避免安装维护过程中划伤作业人员。从实际工程选型的角度看，390mm的正方形尺寸属于通风系统里的常规通用规格，既可以单组独立使用，适配小空间的单点排风或进风需求，也可以多组阵列排布，覆盖大面的回风或送风区域，安装边界的公差控制在常规土建开孔或设备开孔的允许偏差范围内，不需要现场对格栅做二次裁切调整。这类格栅在设计时充分考虑了不同场景的使用需求，叶片的间距设置能够阻挡体积较大的杂物、

　　飞虫进入通风腔体，同时不会对气流通过造成明显阻碍，外框的厚度适配常规的装饰面或设备板材厚度，安装后整体与基面保持齐平，不会出现突兀的凸起。在工业设备配套场景中，这类格栅常被用于电气柜、设备机组的散热通风口，能够在保证设备内部热量顺利散出的前提下，阻挡外部的灰尘碎屑、飞溅液体直接进入设备内部，降低设备内部元器件受污染损坏的概率；在暖通空调系统中，这类格栅作为送回风末端，均匀排布的叶片可以引导气流按照预设方向扩散，避免局部风速过高造成的人体不适感，同时规整的方形外观能够与室内装饰风格保持协调。建模过程中对格栅的每一处配合间隙都做了精准还原，叶片之间的平行度、外框的平面度都按照实际产品的加工公差做了参数化设置，

　　结构工程师在做系统布局设计时，可以直接调用该模型核对安装空间、校验通流面积匹配度，不需要再从零开始绘制格栅结构，能够大幅缩短方案设计阶段的建模周期。不同于非标定制的异形通风构件，这款方形格栅的尺寸属于行业通用模数，对应的安装固定孔位、连接结构都符合常规配套件的安装标准，不管是替换老旧损坏的现有格栅，还是在新项目中做选型配套，都能够快速适配，不需要额外定制专属的连接配件。从结构强度角度看，格栅的外框与叶片的壁厚设置兼顾了轻量化与结构刚性，日常使用过程中承受常规的触碰、风压不会出现变形翘曲，长期使用也不会因为温度变化出现明显的形变，能够稳定保持通风间隙的一致性。在洁净空间的通风布局中，这类格栅还可以配合后端的过滤组件使用，格栅本身的平整边框能够与过滤组件的边框紧密贴合，避免出现漏风缝隙，保证通风路径全部经过过滤层，达到洁净通风的要求。
