在工业控制板卡、小型嵌入式设备、桌面型检测仪器的供电方案选型中,板载式开关电源一直是结构设计阶段需要重点核对安装边界的核心元件,明纬RPS-200系列PCB安装型电源作为200W功率段的成熟选型,其三维结构的还原度直接影响整机布局的干涉校验效率。做这类板载电源的结构还原时,首先要明确实际应用场景里的安装约束:这类电源直接焊接在主控PCB上,不需要额外的固定支架,因此所有元件的高度轮廓、引脚伸出长度、与周边板载元件的安全间距都是建模时必须优先确认的参数,不能只做外观的大致堆砌。
从实际功能特性来看,该系列电源承担AC-DC转换的核心作用,输入端兼容通用市电接入,输出端提供稳定的低压直流供给后端电路,板上集成的EMI滤波电容、高频变压器、整流桥堆、输出滤波电容都是构成电源功能的核心元件,建模时没有做过度的细节简化,而是保留了每个核心元件的实际占位轮廓,既不会因为过度追求细节导致模型冗余,也不会因为简化过度失去布局校验的意义。很多工程师在做整机结构设计时,容易忽略电源本体的高度差带来的干涉问题——比如高频变压器区域是整个电源的最高凸起部分,电解电容的高度次之,输入端接插件的位置要和机箱进线口的位置对齐,这些细节如果在三维布局阶段没有准确还原,后期打样时很容易出现机箱盖合干涉、进线长度不足、周边元件与电源本体安全间距不够的问题。

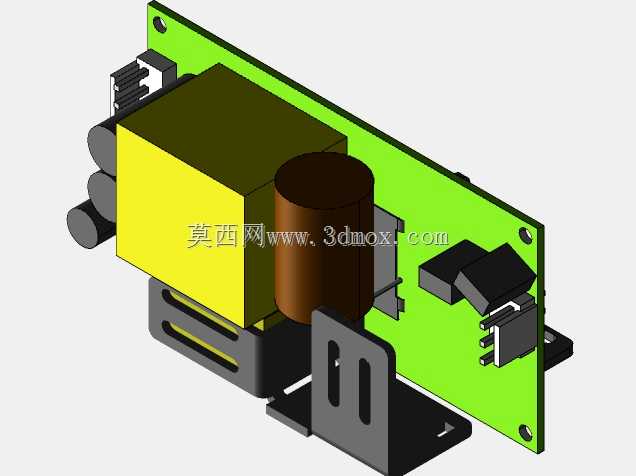

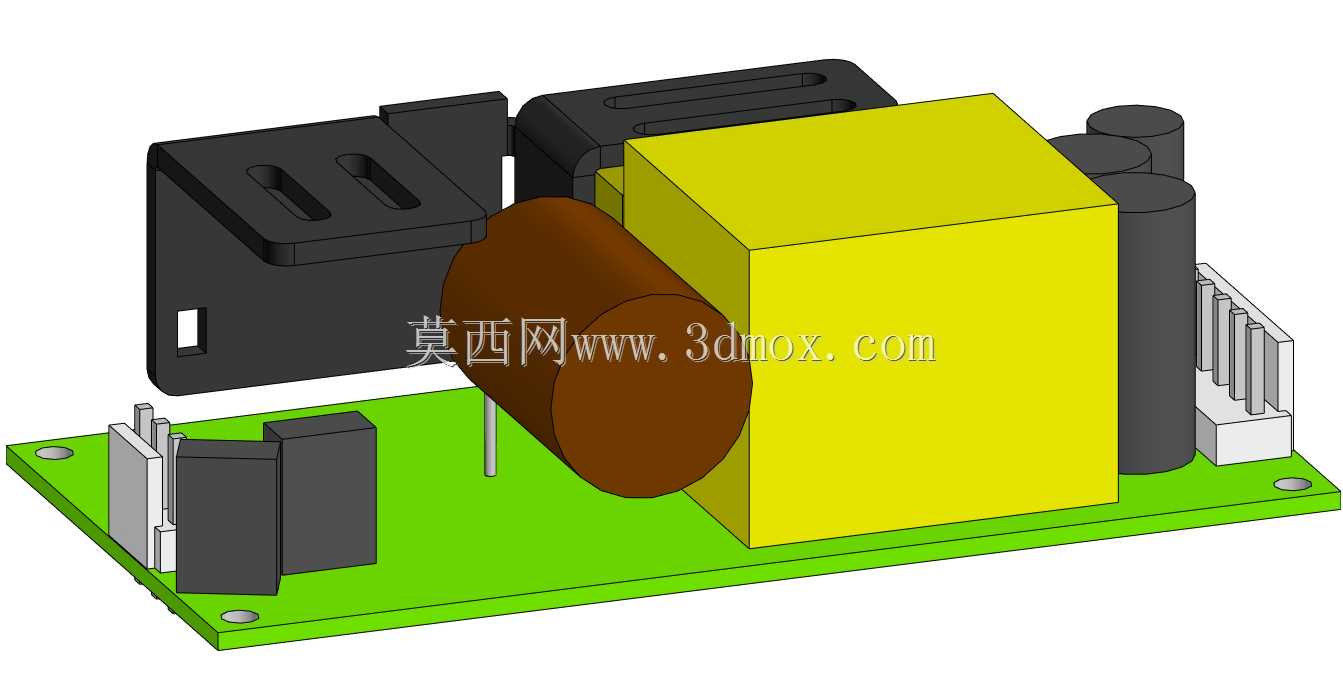

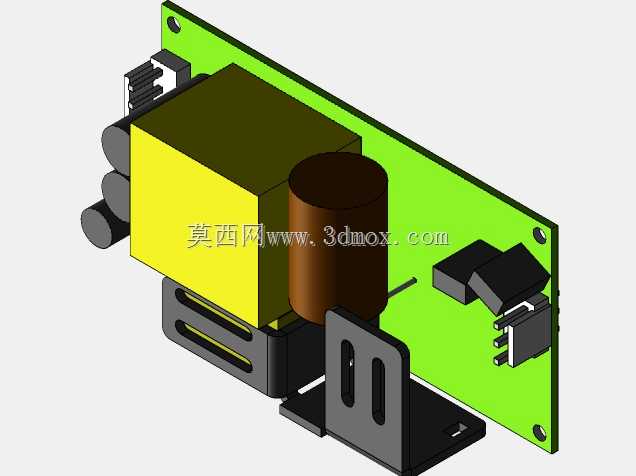

设计思路上,这个结构还原完全围绕实际PCB安装的需求展开:首先确定PCB基板的安装孔位,这是整个电源的定位基准,四个角的安装孔位置、孔径都和实际量产产品保持一致,方便在整机布局时直接对齐主板上的预留焊盘与固定孔;其次按照元件的实际高度分层构建,输入端的AC接插件位置在板边一侧,方便外部线缆接入,高频变压器布置在板卡中心区域,周边预留足够的散热空间,电解电容按照极性方向布置在变压器侧方,输出端的接线引脚位置和实际引脚定义的排布一致,整流散热片的轮廓也做了还原,避免后期和周边的散热结构、屏蔽罩产生干涉。
关于安装边界的核对,这类PCB安装电源的外轮廓尺寸需要严格控制公差范围,建模时所有元件的外轮廓都按照实际元件的最大实体尺寸做了预留,也就是说在做干涉检查时,只要模型显示没有干涉,实际装配时就不会出现元件碰撞的问题。比如输入端插座的凸起高度、插拔方向的空间预留,电解电容的直径与相邻元件的间距,变压器的磁芯外轮廓与上方机箱盖板的距离,这些都是实际装配中最容易出问题的位置,在建模时都做了准确的轮廓还原。另外要注意的是,这类电源在工作时会有一定的温升,因此结构布局时在电源本体周边预留的对流空间,也可以通过这个三维模型直接在装配环境里做空间校验,不需要等到样机阶段再调整元件位置。
很多刚接触结构设计的工程师在选用这类板载电源时,往往只关注电气参数,忽略结构占位的细节,比如电容的倾斜公差、引脚的伸出长度、接插件的插拔方向需要的操作空间,这些细节如果没有准确的三维模型做参考,很容易在PCB Layout完成后才发现结构冲突,导致改板成本增加。这个还原后的结构模型,把所有影响装配的核心轮廓都做了准确呈现,既可以用于整机结构的布局校验,也可以作为电源散热风道设计的参考依据,在做小型工业设备、桌面仪器、嵌入式控制装置的结构设计时,能够直接导入装配环境完成空间排布,减少反复核对尺寸的工作量。另外,模型里保留的元件相对位置,也能帮助电气工程师理解电源的内部排布逻辑,在做周边电路的EMC防护设计时,更合理地布置敏感元件的位置,避开电源的强干扰区域,提升整机的电磁兼容性能。
