传动副用异形滑动螺母镶块结构

　　在各类直线传动副的结构设计中，滑动螺母镶块是承担螺纹传动载荷传递、保障运动副平稳运行的核心接触零件，这类零件常应用于重载直线进给机构、工装夹具调节机构、轻工设备的直线位移调节单元中，区别于常规的整体式滑动螺母，镶块式结构的核心优势在于可单独更换磨损接触段，降低设备维护的整体成本，同时能够针对接触摩擦面单独选用适配的耐磨材质，平衡零件整体强度与摩擦面的耐磨性能需求。

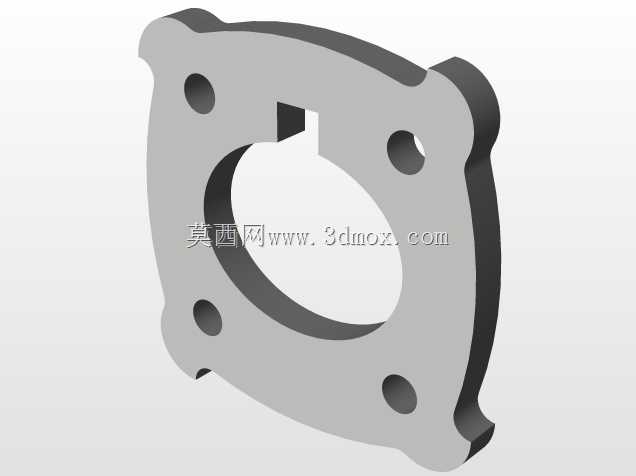

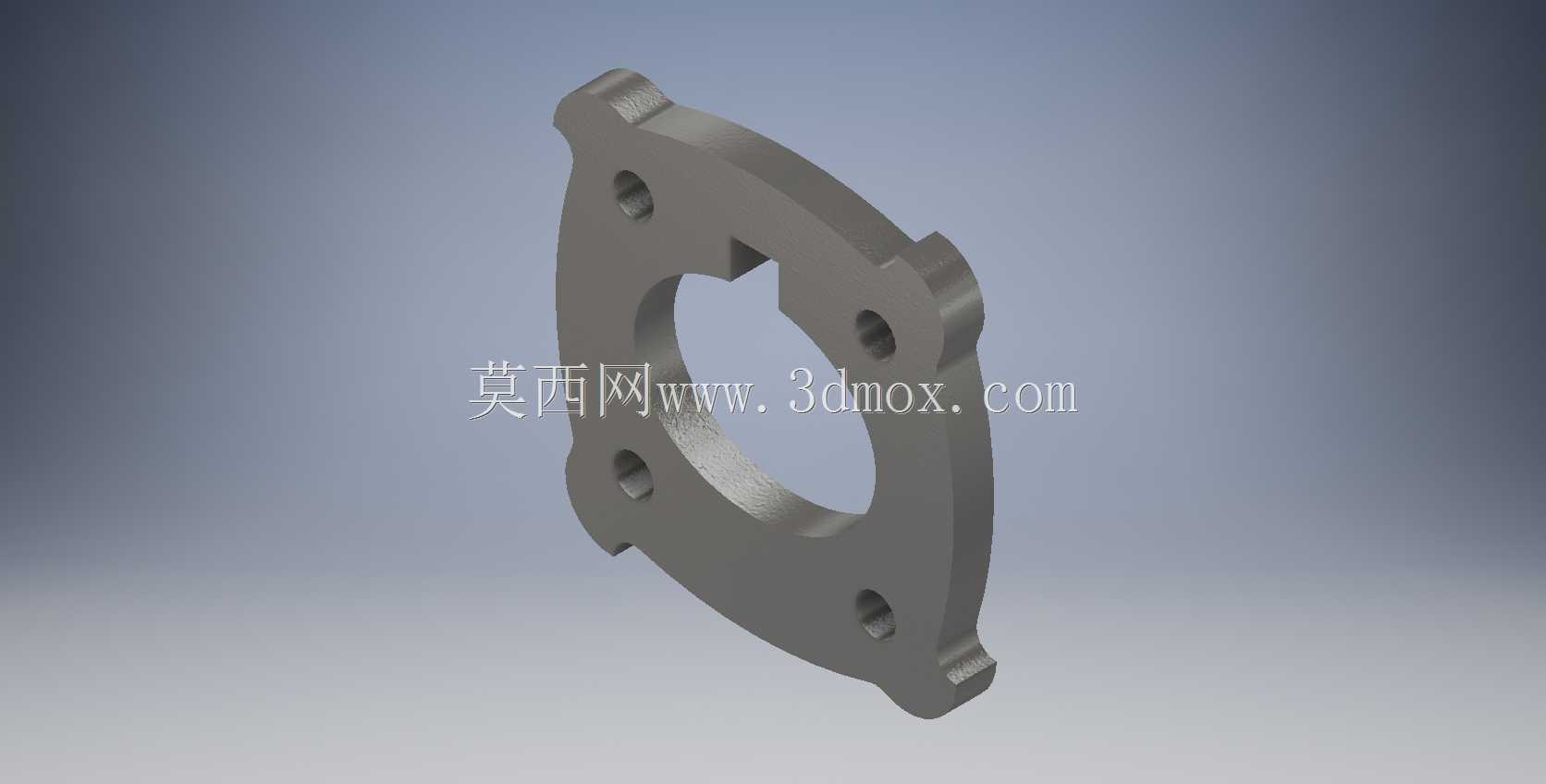

　　从实际使用场景来看，这类滑动螺母镶块多安装于开合式螺母座的内部卡槽中，与梯形丝杠、滑动光杆等传动件配合，将旋转运动转化为直线位移输出，在低速重载、传动精度要求中等的工况下，相比滚珠丝杠副具备更强的抗冲击能力，同时对使用环境的洁净度要求更低，在木工机械、包装输送设备、简易工装的进给调节结构中应用十分广泛。设计这类镶块时，首先要匹配对应螺母座的安装卡槽边界，零件外侧的凸耳结构是定位核心，四个带安装孔的凸耳分别卡入螺母座对应的定位槽内，通过螺栓完成镶块与螺母座的刚性连接，避免传动过程中镶块出现周向转动或轴向窜动，凸耳的外形做了圆弧过渡处理，既能够降低安装时的对位难度，也能减少应力集中导致的凸耳断裂风险。

　　零件中心的异形内孔是功能核心，内孔的非完整圆弧段对应丝杠的螺纹避让空间，同时预留了润滑脂的存储槽结构，能够在长期往复运动中持续为摩擦面提供润滑，降低摩擦系数，减少接触面的磨损量。内孔的加工精度直接决定传动副的运行平稳度，设计时需要根据配合丝杠的外径公差，预留0.1-0.2mm的配合间隙，避免过盈导致的传动卡滞，也防止间隙过大出现回程误差超标的问题。零件本体的厚度需要根据额定传动载荷核算，常规工况下厚度选取12-18mm即可满足10kN以内的轴向载荷传递需求，若应用于重载冲压设备的进给调节结构，可适当增加本体厚度至20mm以上，同时提升安装孔的配合精度，采用铰制孔螺栓完成连接，保障连接刚性。

　　从安装边界来看，这类镶块的外轮廓最大尺寸需要小于螺母座的内部安装腔尺寸，单侧预留0.5mm的安装调整间隙，四个安装孔的位置度公差需要控制在0.05mm以内，确保安装后镶块内孔与丝杠的同轴度符合要求，避免出现偏磨导致的零件早期失效。零件的四个边角做了小尺寸的倒角处理，既能够去除加工毛刺，也能在安装时起到导向作用，提升装配效率。材质选择上，这类镶块多采用锡青铜或者高力黄铜制作，部分低速轻载工况下也可选用耐磨铸铁或者填充PTFE的复合材料，针对有腐蚀环境的使用场景，还可选用不锈钢基材做表面氮化处理，提升表面硬度与耐磨性能。

　　在三维建模过程中，需要重点关注凸耳与本体连接位置的圆角处理，避免直角结构导致的应力集中，同时要验证安装孔的深度是否满足螺栓的拧入深度要求，避免出现连接强度不足的问题。内孔的异形轮廓需要与配合的丝杠牙型做干涉检查，确保全行程运动过程中不会出现卡滞，同时要预留润滑通道的开孔位置，部分需要集中润滑的结构，可在镶块本体上加工直通式油孔，将润滑脂直接引导至摩擦接触面，进一步提升零件的使用寿命。这类镶块结构相比整体式螺母，在维修更换时无需拆卸整个螺母座与丝杠的连接，仅需拆开螺母座的端盖即可更换磨损的镶块，能够大幅缩短设备的停机维护时间，在批量应用的非标设备中具备很高的实用价值。
