间歇传动用带凸耳盘式轴轮结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:403687

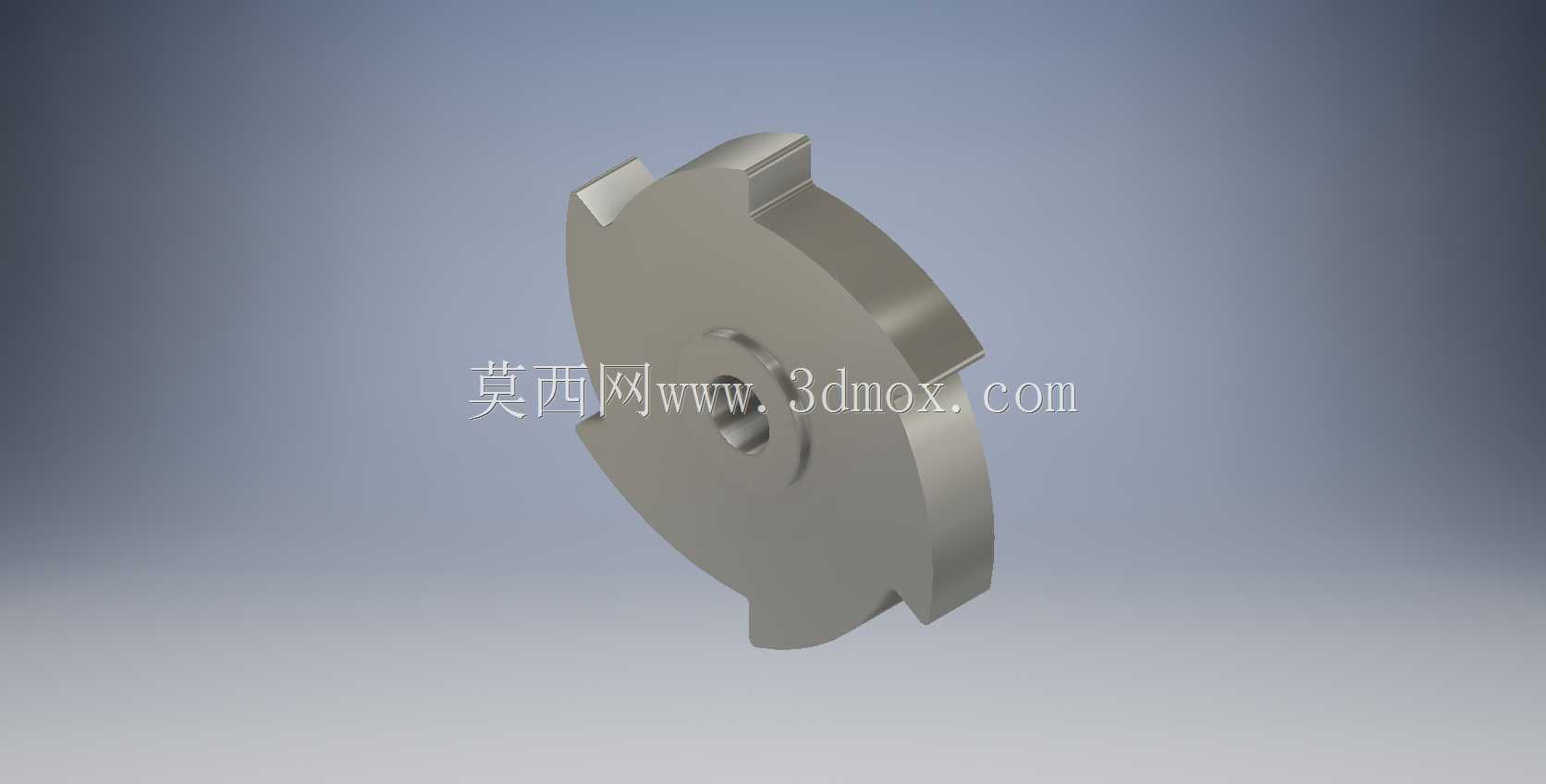

  • 间歇传动用带凸耳盘式轴轮结构

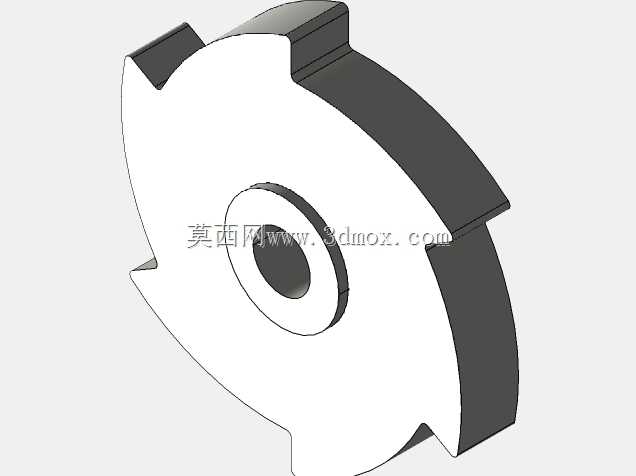

  • 间歇传动用带凸耳盘式轴轮结构

  这类带凸耳的盘式轴轮,常应用在轻载间歇传动工位中,比如小型包装线的分度送料机构、台式自动化装配设备的工位切换单元,也会出现在部分小型专用机床的进给触发机构里,承担定角度间歇扭矩传递、工位定位触发的作用,和常规连续传动的带轮、齿轮不同,它不需要持续啮合传动,而是通过外周均匀分布的凸耳结构,和配套的拨爪、挡块配合,实现固定角度的步进转动,每一次动作对应一个工位的切换,传动精度能满足多数轻载自动化设备的工位定位需求,不需要额外加装复杂的分度盘组件,能简化小型设备的传动链布局。从结构设计来看,主体采用盘式轮体结构,中心设置带键槽的安装轴孔,轴孔周边做了凸起的轮毂加强结构,既可以提升轴孔位置的结构强度,避免频繁启停冲击下轴孔开裂,

  也能增加和安装轴的配合长度,提升传动同轴度,减少转动过程中的径向窜动。轮体外周的凸耳采用等角度分布设计,凸耳的工作面做了小圆弧过渡处理,避免和配合拨爪接触时出现应力集中,同时降低接触位置的磨损速率,延长零件的实际使用寿命;凸耳的非工作面做了斜切让位设计,能在拨爪回退过程中避免出现卡滞,保证间歇动作的顺畅性。设计过程中需要重点控制几个安装边界尺寸:首先是中心轴孔的公差配合,一般采用H7/k6的过渡配合,保证和传动轴的连接紧密性,同时方便拆装维护;键槽的位置需要和其中一个凸耳的中心基准对齐,方便装配时调整初始相位,确保传动角度和设计预期一致。其次是轮体的外径和凸耳的外伸高度,需要匹配配套拨爪的摆动行程,

  保证拨爪在动作行程内能够完全卡入凸耳间隙,回程时能够完全脱离,不会出现带轮转位过度或者卡滞的问题。轮体的厚度需要根据传递的扭矩大小做匹配,轻载工位下一般取外径的1/8到1/6即可,不需要额外做加厚处理,避免增加不必要的转动惯量,影响间歇传动的启停响应速度。另外轮体的两个端面都做了平面度要求,安装时需要和轴肩、锁紧垫圈的端面完全贴合,避免锁紧后出现轮体偏斜,导致转动过程中凸耳和拨爪的接触位置偏移,出现磨损不均或者传动异响的问题。在实际选型应用中,这类轴轮适合传递扭矩不超过20N·m的轻载间歇工况,转速一般不超过60rpm,不适合高速连续传动场景,因为外周的凸耳结构在高速下会产生较大的风阻和动不平衡量,容易引发设备振动。

  如果应用在有粉尘或者切削液的工况下,需要在轮体外侧加装简易的防护盖板,避免碎屑进入凸耳的间隙位置,导致拨爪卡滞无法正常动作。和传统的槽轮机构相比,这种轴轮的结构更简单,加工难度更低,不需要复杂的曲面加工,普通铣床或者线切割设备就可以完成加工,制造成本更低,维护也更方便,出现磨损后只需要更换轴轮或者配套拨爪即可,不需要整体更换传动组件,很适合小型自动化设备的低成本设计需求。建模过程中需要注意凸耳和轮体连接位置的圆角处理,不能做成直角连接,否则在热处理或者受力过程中容易在连接位置产生裂纹,一般取R1-R2的过渡圆角即可,既不影响和拨爪的配合间隙,也能提升结构强度。中心轮毂的凸起高度一般取轮体厚度的1/2左右,过高会增加整体的轴向安装尺寸,过低则无法保证轴孔的配合长度,容易出现轴孔磨损过快的问题。
