双筒弯臂式机械枢轴连接结构

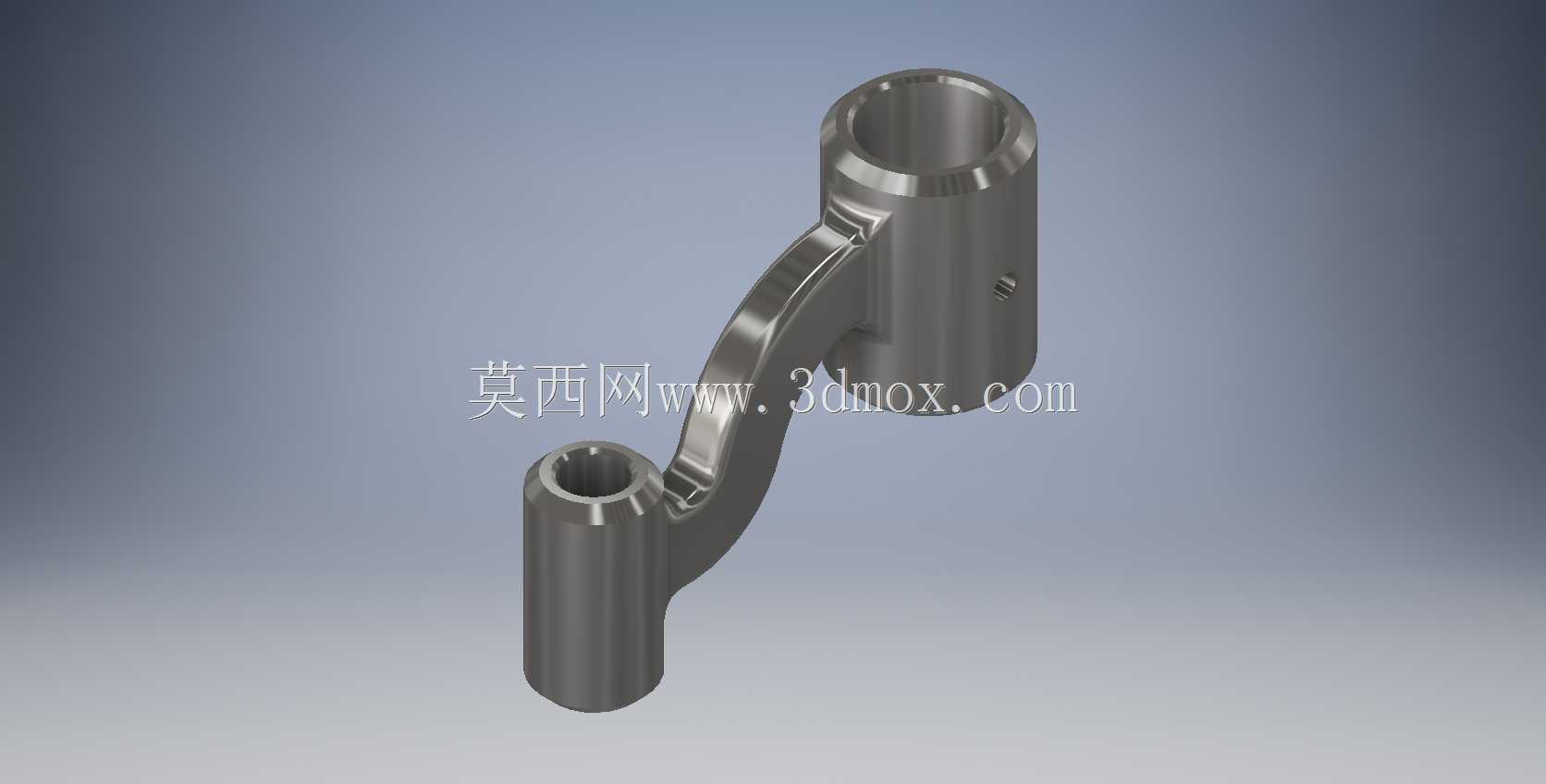

　　该枢轴臂结构在各类需要实现摆动传动、铰接支撑的机械场景中应用广泛，常见于轻工自动化输送线的摆杆机构、农用机械的操作联动结构、小型专用设备的角度调节组件中，核心作用是在两个固定铰接点位之间传递摆动力矩，同时承担对应方向的支撑载荷，避免传动过程中出现杆件失稳、铰接点位偏移的问题。从结构设计逻辑来看，该构件采用双同轴套筒加弧形弯臂的整体构型，上下两个筒状结构分别对应两个铰接安装位，可分别穿装固定销轴，其中直径较大的套筒作为主承载铰接端，通常与设备的固定机架端连接，承担主要的径向载荷与倾覆力矩，直径较小的套筒作为从动摆动端，与执行端的连杆或者操作件连接，传递摆动动作。连接两个套筒的弧形臂采用变截面过渡设计，靠近大直径套筒的位置截面厚度更大，

　　向小套筒端逐步平滑收窄，这种设计既可以匹配两端不同的载荷分布特征，避免应力集中在臂身与套筒的连接根部，也能在保证整体结构强度的前提下尽可能减少构件自身重量，降低摆动过程中的惯性阻力。套筒内壁设计为光滑圆柱面，可适配标准规格的销轴或者衬套安装，大套筒侧壁预留的径向小孔为紧定螺钉安装位，装配时可通过拧入紧定螺钉锁定内部销轴的轴向位置，防止设备运行过程中销轴窜动脱出，小套筒端面做了倒角处理，方便装配时快速对准销轴导入，减少装配对位的时间成本。从安装边界来看，两个套筒的中心距为固定设计值，安装时需要保证两个铰接点位的轴线平行度误差控制在允许范围内，否则会出现臂身卡滞、摆动阻力过大的问题，加速销轴与衬套的磨损。

　　弧形臂的外轮廓做了全圆角过渡处理，没有尖锐的棱角，既可以避免应力集中提升构件的疲劳寿命，也能防止设备安装调试过程中棱角划伤操作人员。该构件在实际工作过程中，主要承受的是摆动过程中的交变弯曲载荷，因此设计时臂身的截面抗弯模量经过校核，能够覆盖常规工况下的载荷需求，不会出现长期使用后臂身弯曲变形的问题。套筒的长度设计也充分考虑了铰接端的接触面积需求，足够的配合长度可以让销轴的受力更均匀，减少单位面积的接触压力，降低铰接副的磨损速率，延长整体结构的维护周期。在实际选型应用时，需要注意核对两个铰接端的内孔直径、中心距尺寸是否匹配对应机构的安装要求，同时确认臂身的摆动范围内没有其他构件干涉，保证摆动动作的顺畅。

　　这种一体化构型的枢轴臂相比分体拼接式的铰接臂，整体刚性更好，没有拼接缝隙带来的装配误差，传动精度更高，适合对摆动动作一致性有要求的中低速传动场景，不需要额外做拼接处的加固处理，装配流程也更简便，只需要在两个套筒内装入对应规格的销轴与润滑衬套，锁定紧定螺钉即可完成安装，日常维护时只需要定期通过销轴的注油孔补充润滑脂，就能保证铰接副长期稳定运行。
