微型传动曲柄精密机械构件

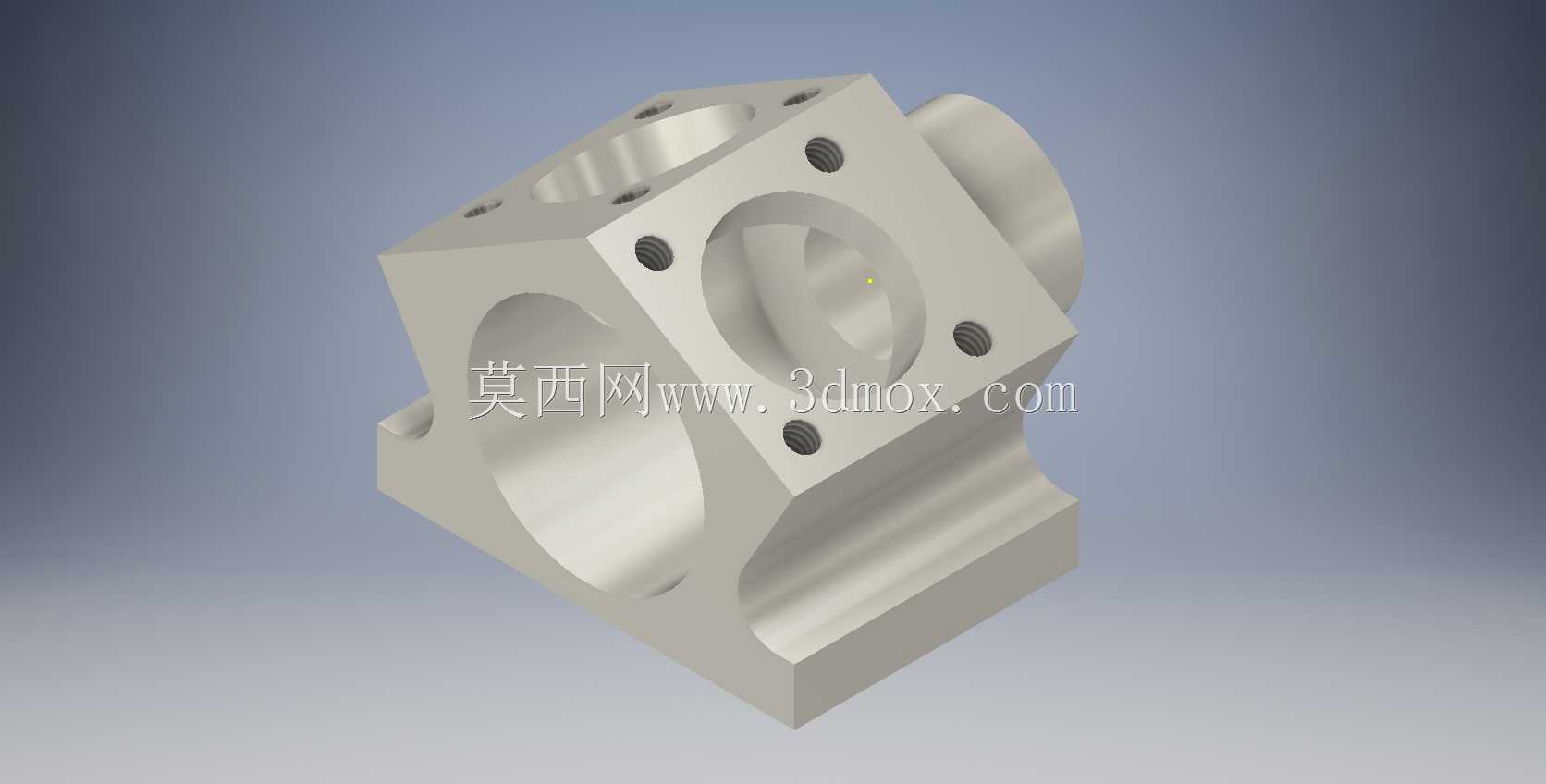

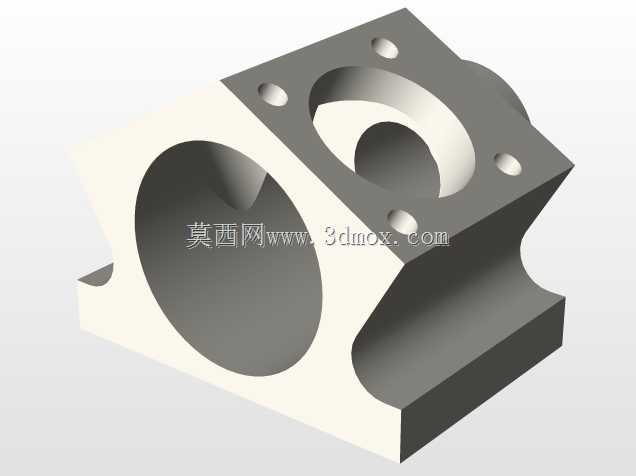

　　这类微型曲柄构件，多应用在小型精密传动链路当中，常见于桌面级自动化执行端、小型往复运动机构、精密检测设备的动力转换单元，承担把旋转运动转化为指定行程直线往复动作，或是把往复摆动转化为定比旋转输出的核心传动作用。从结构设计来看，构件主体采用一体化方块式基体设计，一侧伸出同轴圆柱轴段作为旋转支撑定位端，基体上开设大直径中心通孔，用于穿装传动销轴或是连接曲柄连杆组件，孔位周边均匀分布多个螺纹安装孔，用来固定端盖、限位套或是连杆配合件，避免传动过程中连接件出现松脱错位。基体底部设置有定位安装基面，加工出适配导轨或是安装座的限位槽结构，安装时可以直接卡入对应安装位，不需要额外做复杂的找正调整，能大幅缩减现场装配的调校时间。

　　设计阶段优先考虑了传动过程中的受力均衡性，所有安装孔位围绕中心传动孔做对称排布，让曲柄在高速往复动作时的离心力尽可能抵消，减少运行过程中的振动传递，避免连带整个传动机构出现共振异响。基体的壁厚经过反复校核，在保证整体结构刚度满足额定传动扭矩要求的前提下，尽可能去除非受力区域的多余材料，既控制了构件整体重量，也减少了传动过程中的转动惯量，让驱动端的动力输出损耗降到更低。从安装边界来看，构件的方形基体边长适配小型设备的狭窄安装空间，伸出的轴段长度匹配常规微型轴承的安装宽度，中心通孔的直径适配标准规格的传动销，周边螺纹孔采用通用标准螺距，不需要单独定制非标紧固件就能完成装配。实际应用场景里，这类微型曲柄常配套在小型给料机构的动力端，

　　带动料斗做小幅度高频往复振动实现均匀给料；也会用在小型医疗检测设备的试剂推送机构上，通过定行程的往复动作精准控制试剂推送量；在小型缝纫设备、精密包装的折边执行端，也能看到这类结构的应用，依靠稳定的传动比保证每次动作的行程一致性。设计时还考虑了构件的加工工艺性，所有外露的安装面、配合面都预留了合理的机加工余量，非配合面采用统一的拔模角度，不管是采用机加工直接成型还是开模铸造成型，都能简化加工工序，降低生产制造成本。构件的棱角位置都做了小尺寸倒角处理，既避免装配过程中锐边划伤操作人员，也能消除热处理过程中的应力集中点，提升构件长期交变载荷下的使用寿命。在传动配合的间隙控制上，中心孔与传动销的配合公差选用基孔制间隙配合，

　　既保证转动过程中不会出现卡滞，也不会因为间隙过大产生传动回程误差，保证整套机构的传动精度满足设计要求。安装基面的平面度控制在合理公差范围内，安装后能保证曲柄的旋转轴线与驱动轴轴线保持同轴，避免出现偏载导致轴承受力不均提前失效。
