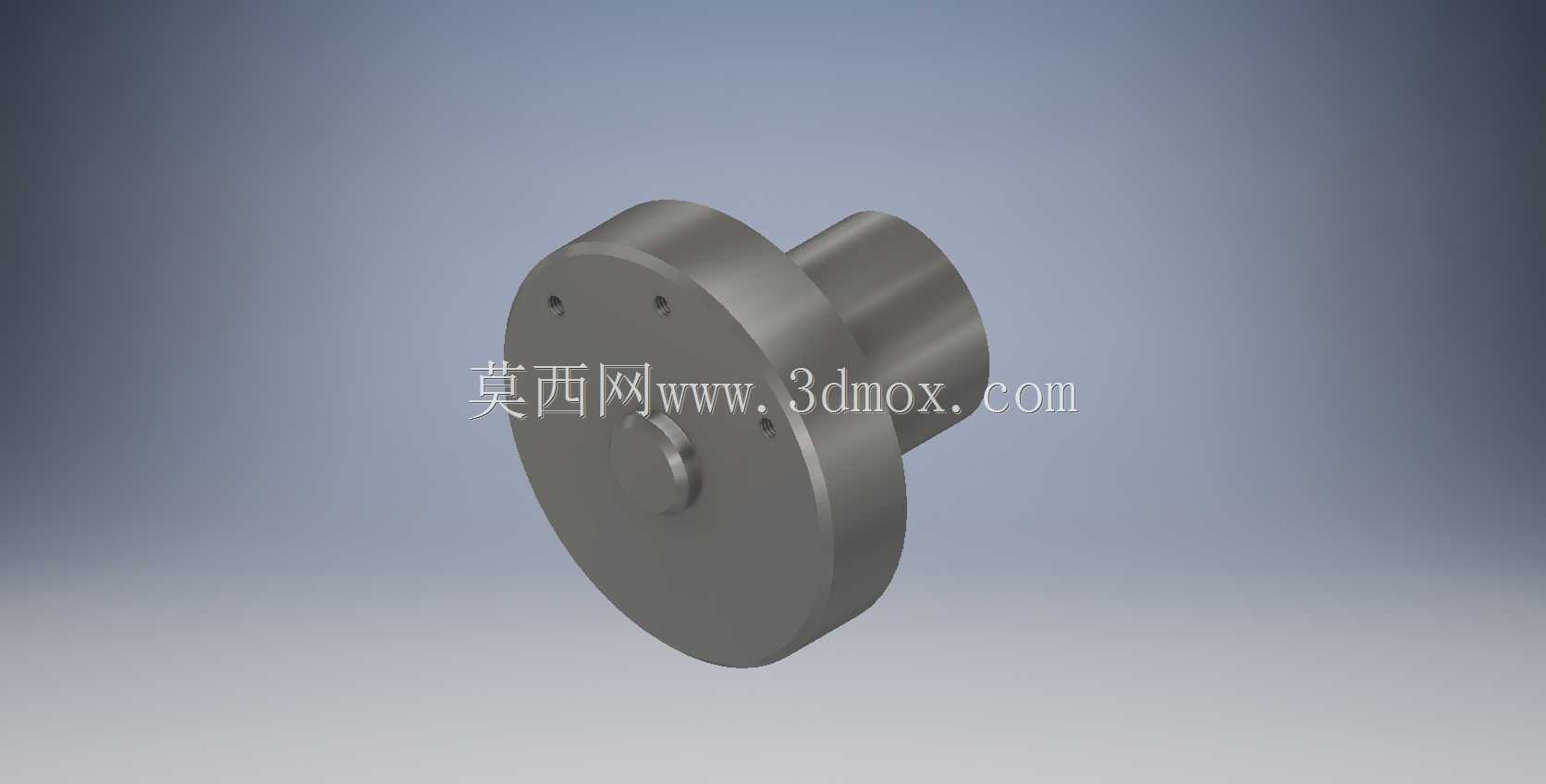

带凸台法兰式外壳固定连接构件

　　在各类工业设备的壳体装配环节，这类带同轴凸台的法兰式固定构件是解决外壳定位、载荷传递与密封贴合的核心零件，日常接触的中小型传动设备、仪表防护壳体、流体管路端盖固定场景中，这类构件的使用占比能占到壳体紧固件总量的六成以上。不同于普通平法兰的纯贴合固定逻辑，这个构件在法兰盘一侧延伸出的同轴圆柱凸台，本质是插入式定位结构，装配时凸台会先嵌入设备壳体的对应预制孔内，完成径向自由度的完全约束，避免法兰盘在螺栓锁紧过程中出现径向偏移，也能抵消设备运行过程中产生的径向剪切力，防止连接螺栓受横向载荷出现疲劳断裂。从结构设计逻辑来看，法兰盘端面上均匀分布的小孔是螺栓过孔，孔位的分度圆直径是安装边界的核心参数，设计时需要匹配被固定外壳的安装孔位公差，

　　过孔直径比配套螺栓公称直径大0.2到0.5毫米，既给装配留出适当的调整余量，也不会因为间隙过大导致定位精度不足。凸台的外径尺寸需要和壳体上的定位孔采用间隙配合，配合公差选H7/h6即可满足绝大多数常规场景的定位需求，如果是有密封要求的应用场景，凸台外圆还可以预留密封圈安装槽的加工余量，装配时套入O型圈就能实现端面与径向的双重密封，避免壳体内部进入粉尘、水汽或者出现润滑介质渗漏。实际选型应用时，需要先明确安装边界的几个核心尺寸：首先是法兰盘的总外径，这个尺寸决定了构件在壳体外侧的占用空间，要避免和周边的管线、其他结构件产生干涉；其次是凸台的轴向长度，这个尺寸要和壳体定位孔的深度匹配，既不能因为凸台过短导致定位失效，

　　也不能因为凸台过长顶到壳体内部的元器件或者运动部件；最后是法兰盘的厚度，这个参数直接关系到构件的整体结构强度，要根据设备运行时的振动幅值、连接载荷大小核算厚度，避免长期受载出现法兰盘翘曲变形。这类固定构件的材质选择通常根据应用场景调整，普通室内无腐蚀的设备场景用45号钢做表面发黑处理即可满足强度与防锈需求，如果是户外或者有弱腐蚀的工况，可以换成304不锈钢材质，有轻量化需求的场景也可以选用高强度铝合金做硬质阳极氧化处理，在保证结构强度的前提下降低整体重量。在装配工艺层面，这类构件的安装顺序有明确的工程逻辑：先将凸台对准壳体定位孔平稳推入，确认法兰盘端面和壳体表面完全贴合后，再逐个穿入连接螺栓，螺栓锁紧时要采用对角分次锁紧的方式，

　　避免单次单侧锁紧导致法兰盘受力不均出现倾斜，保证整个连接面的压力均匀分布，提升连接的可靠性与长期稳定性。很多新手结构设计人员在做这类构件建模时，容易忽略凸台根部的圆角处理，实际上凸台和法兰盘连接的根部必须设置R1到R3的过渡圆角，避免应力集中导致构件在受冲击载荷时出现根部断裂，这个细节往往是决定零件使用寿命的关键。另外法兰盘的外缘可以根据实际安装空间做倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在安装孔位存在微小偏差时起到导向作用，降低装配难度。在一些需要频繁拆装维护的设备场景中，这类固定构件的凸台端面还可以做小尺寸的倒角，方便反复拆装时快速对准定位孔，减少维护时的对位时间。从载荷传递的角度来说，设备运行时产生的轴向力会通过法兰盘端面均匀传递到整个壳体安装面，径向力则通过凸台和定位孔的配合面传递，不会让连接螺栓单独承受横向载荷，大幅提升整个连接结构的抗疲劳性能，这也是这类带凸台的法兰固定件比普通平垫片加螺栓的固定方式可靠性更高的核心原因。
