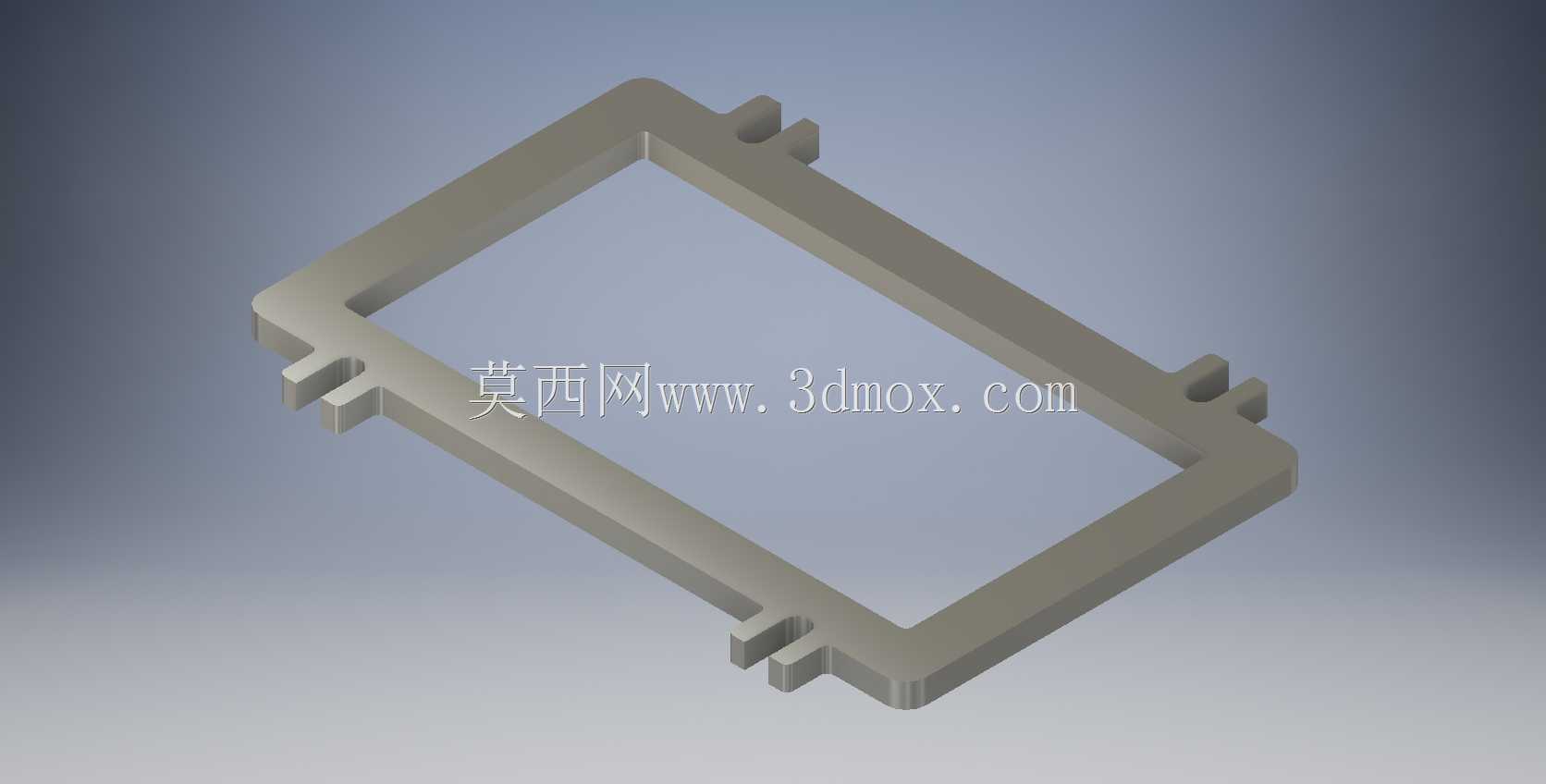

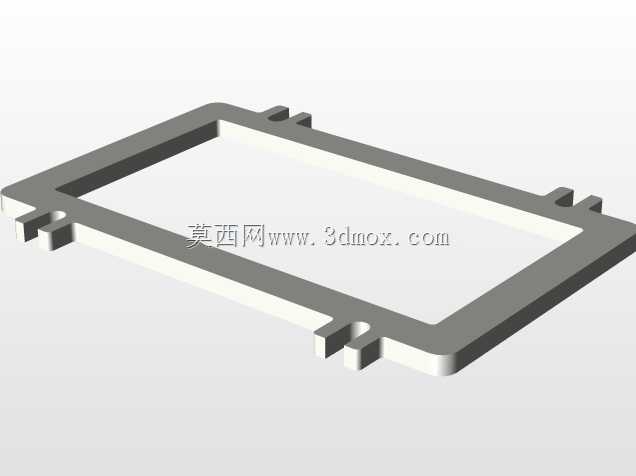

矩形框式带定位凸耳料斗连接法兰结构

　　在散料输送、粉体加工、粮食储运这类涉及物料导流的设备体系里，料斗与下游管路、设备主体的衔接可靠性，直接决定整条产线的跑冒滴漏控制水平，这类矩形框式带定位凸耳的法兰结构，正是针对方形料斗出口的衔接需求开发的专用连接构件。不同于常规圆形法兰适配圆管接口的设计逻辑，这类法兰整体采用闭合矩形框结构，完全匹配方形料斗的出口截面轮廓，安装时不需要额外做截面转换接头，能直接贴合料斗出口的端面，减少物料在接口处的滞留死角，避免粉体、颗粒料在转角位置堆积架桥。从结构细节来看，法兰本体的截面厚度经过受力校核，既要承受料斗内物料的垂直静压力，也要抵消设备运行时传递的振动载荷，避免长期运行后法兰变形导致密封面失效。

　　四个侧边分布的定位凸耳是整个结构的设计核心，凸耳上预留的安装位与配套设备的接口卡槽完全对应，安装时不需要反复调整对位，凸耳先卡入预设的定位槽内完成初定位，再通过紧固件完成锁紧，能大幅降低现场安装的对位难度，尤其是在高空设备、狭小安装空间的作业场景下，这种预定位结构能减少至少一半的安装调整时间。设计这类法兰时，首先要确认料斗出口的内框尺寸，法兰的内圈轮廓必须与料斗内壁完全齐平，不能出现向内突出的台阶，否则物料下落时会在台阶位置积存，长期运行后积料受潮结块会堵塞出料通道；法兰外圈的尺寸则要匹配下游设备的接口边界，不能超出设备接口的安装面范围，否则会出现紧固件无法对位、密封垫压合不全的问题。定位凸耳的伸出长度、

　　凸耳之间的间距公差需要控制在合理范围内，凸耳过长会导致安装时卡滞无法入位，过短则起不到预定位的作用，凸耳的厚度与法兰本体保持一致，避免凸耳位置应力集中，在设备振动时出现凸耳断裂的问题。密封面的平面度是加工时的核心管控指标，整个法兰与密封垫接触的端面平面度误差需要控制在密封材料的压缩补偿范围内，对于橡胶类密封垫，平面度误差不能超过密封垫厚度的十分之一，否则即使紧固件锁紧力达标，也会在平面度超差的位置出现缝隙漏料。在实际应用场景中，这类法兰常被用在振动料斗、称重料斗、储料仓的出料口位置，连接下方的给料机、输送管道或者投料接口，部分带快拆需求的工位上，配合对应的快压卡扣结构，不需要完全拆卸所有紧固件就能完成接口的开合，

　　方便定期清理料斗内部的残留物料。设计建模过程中，需要重点校验凸耳位置的受力情况，当料斗满载时，整个料斗的重量会通过法兰传递到下方支撑结构，凸耳作为定位受力点，需要承受部分剪切载荷，因此凸耳与法兰本体的衔接位置做了圆弧过渡处理，避免直角位置的应力集中，防止长期受载后出现开裂。另外法兰的四个内角位置采用了小圆弧过渡，既避免加工时的应力集中问题，也能让物料下落时更顺畅，不会在内角的直角位置挂料。安装边界方面，这类法兰的紧固件操作空间需要提前预留，凸耳位置的紧固件外侧要留出足够的扳手操作空间，不能被周边的设备构件遮挡，否则现场安装时会出现紧固件无法锁紧的问题，通常在建模阶段就会模拟扳手的操作回转范围，确认周边无干涉后再最终确定法兰的外轮廓尺寸。不同于通用圆形法兰的标准化选型，这类矩形法兰大多需要根据具体料斗的截面尺寸做适配设计，建模时需要同步考虑密封垫的压合量，紧固件的锁紧力要均匀分布在整个法兰框上，避免局部压力过大压坏密封垫，或者局部压力过小导致密封失效。在粉体加工车间的应用中，这类法兰的密封面还会根据物料特性做对应的表面处理，对于有腐蚀性的物料，法兰表面会做防腐涂层处理，对于食品级物料接触场景，则会采用符合卫生要求的表面抛光处理，避免物料残留滋生细菌。
