带法兰端多环槽中空轴类零件结构设计

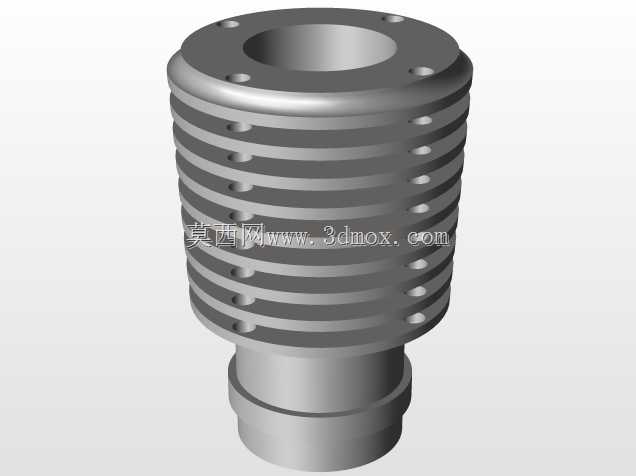

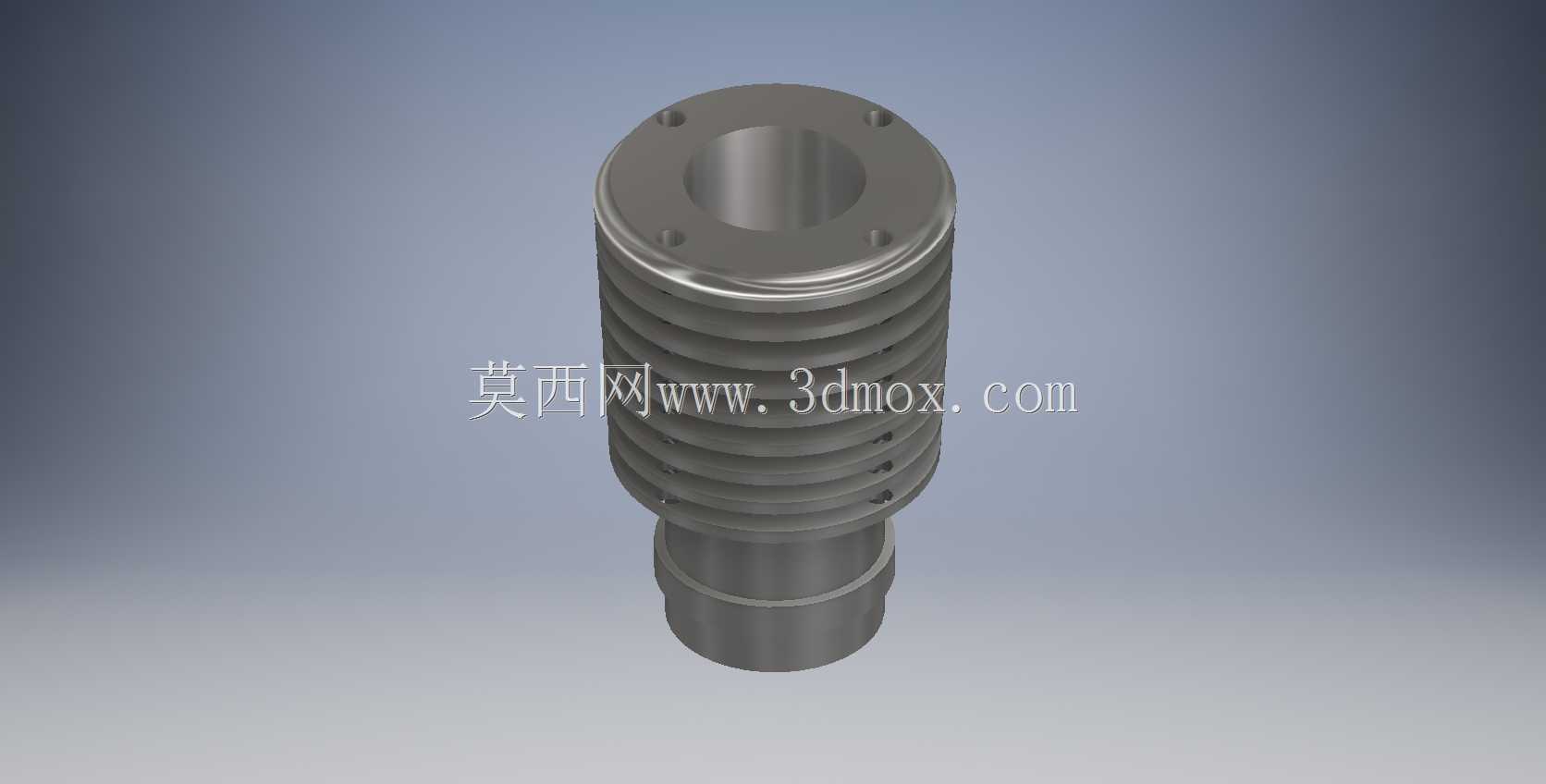

　　这款带法兰端的中空轴类零件，在流体输送、精密传动以及换热类设备中有着广泛的适配场景，日常在小型流体换向装置、真空系统管路连接件、精密主轴配套组件里都能见到这类结构的身影。从实际使用场景来看，零件上端的法兰盘承担着核心的连接固定作用，法兰端面上均匀分布的四个安装孔，是用来穿设紧固螺栓的，安装时需要保证四个孔的位置度公差控制在0.02mm以内，避免安装后出现端面偏斜，导致连接部位密封失效或者传动同轴度超差。零件中部的多道环形槽结构，并非随意设计的装饰结构，每道环槽都有对应的功能：部分环槽是用来嵌装密封胶圈的，工作时可以阻隔不同腔室的介质串流，还有部分环槽是散热肋结构，当零件内部流通高温或者低温介质时，环槽增大了零件与外界空气的接触面积，可以加快热量交换，避免零件整体温度过高影响相邻配合部件的工作精度。下端的阶梯轴段是插入配合基座的定位段，设计时特意将该段的外径公差控制在h6级别，装配时可以和基座的安装孔形成过渡配合，不需要额外打定位销就能保证初始安装的同轴度，减少装配时的找正工作量。

　　从设计思路上看，采用中空结构是为了兼顾减重与介质流通需求，相比同尺寸的实心轴，中空结构可以减少40%左右的材料用量，同时内部的通孔可以作为流体通道或者穿设线缆的通道，在紧凑安装空间里可以减少额外管路的布置，让整体设备的结构更加紧凑。在建模过程中，需要重点关注几个关键尺寸的边界：法兰端面到最下端轴段端面的总长度，需要和配套安装腔的深度匹配，预留0.1-0.2mm的轴向窜动间隙，避免工作时受热膨胀出现顶死的情况；法兰盘的外径要小于安装位的沉孔直径，保证法兰端面可以完全贴合密封面；中部环槽的槽宽和槽深，要和选用的标准密封件尺寸匹配，槽口的倒角设计为R0.3，避免安装密封件时刮伤胶圈表面导致密封失效；内部通孔的同轴度要和外圆各段保持一致，避免内部介质流动时出现偏流，或者穿设线缆时出现剐蹭。

　　实际选型使用时，还要注意零件的材质适配，如果是用在有腐蚀介质的场景，需要选用304或者316不锈钢材质，表面做钝化处理；如果是用在普通传动场景，选用45号钢调质处理即可，表面硬度控制在HB220-250，兼顾强度与加工性能。安装过程中，法兰端的螺栓要按照对角顺序分次拧紧，拧紧力矩要符合对应螺栓的扭矩要求，避免法兰端面受力不均出现变形。日常维护时，只需要定期检查环槽内密封件的老化情况，按照设备维护周期更换密封件即可，零件本身因为没有相对摩擦的工作面，正常工况下使用寿命很长，很少出现本体损坏的情况。在三维建模阶段，这类零件适合用旋转凸台命令生成基础基体，之后再通过拉伸切除做出法兰端的安装孔，环槽部分可以通过旋转切除一次性生成，建模时要注意各段倒角和圆角的细节，避免后续出工程图时出现尺寸遗漏，导致加工出来的零件无法顺利装配。
