在船舶锚泊系统的布局中,锚滑道是衔接锚链筒与锚穴、锚台的核心导向承载构件,直接决定起抛锚作业过程中锚体的运动轨迹平顺性,避免锚体与船体外板、锚链筒端口发生硬性磕碰,是船舶甲板锚系布置中不可缺少的配套结构件。从实际作业场景来看,船舶在起锚时,锚体从水面被锚链牵引向上回收,若没有锚滑道的导向约束,锚爪极易在水流扰动、船体横摇的作用下卡滞在锚链筒端口,或是刮擦船壳外板破坏防腐涂层,严重时甚至会出现锚体无法顺利收纳入锚穴的情况,直接影响船舶离港作业效率;抛锚时锚滑道同样承担导向作用,让锚体顺着预设滑道轨迹顺滑滑出,避免锚体在自重下落过程中出现偏转卡滞,保障抛锚动作一次到位。

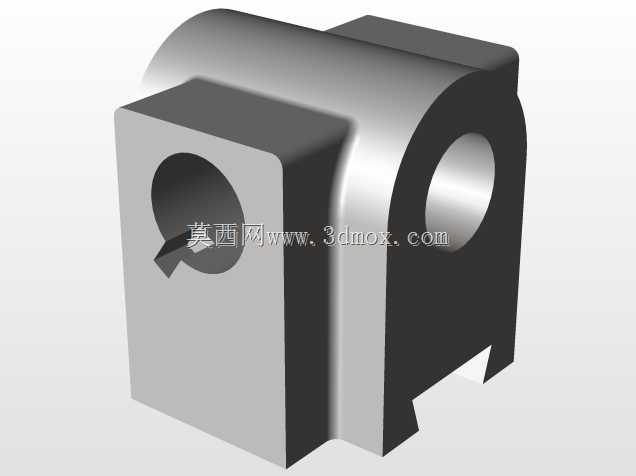

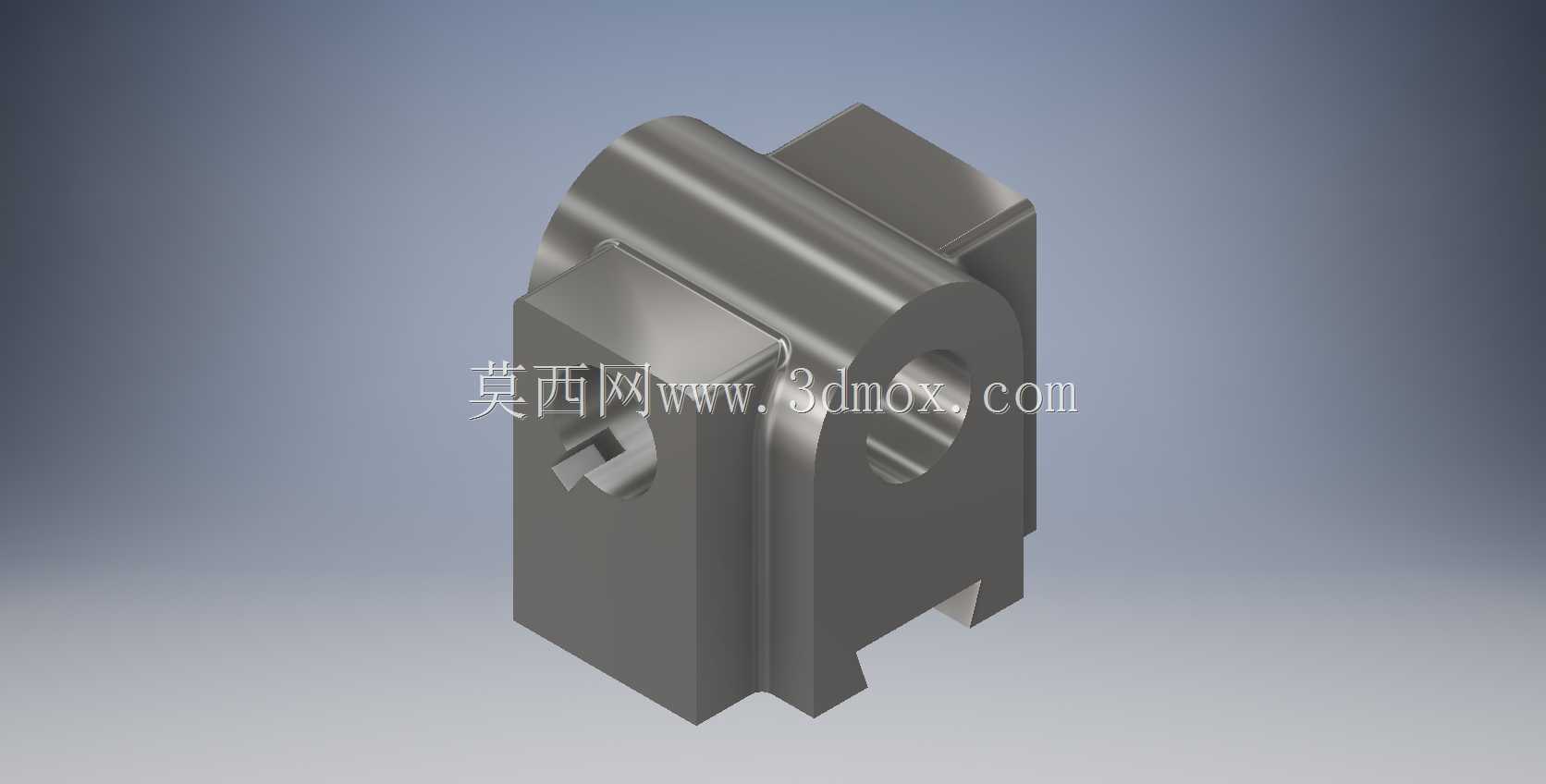

该锚滑道的整体结构采用一体化铸造成型后精加工的工艺路线,主体承载段为带圆弧过渡的槽型结构,圆弧曲率完全匹配对应规格锚体的接触轮廓,确保锚体沿滑道滑动时为面接触而非线接触,大幅降低接触应力集中,减少长期使用过程中的磨损量。结构一侧设置的同轴圆柱凸台为安装定位基准,凸台中心加工有同轴通孔,用于穿装定位销轴,实现锚滑道与船体锚台基座的铰接固定,这种铰接设计可以在锚体冲击载荷作用下提供微小的转动缓冲量,避免刚性连接带来的焊缝撕裂风险。滑道两侧设置的凸起挡边为限位结构,挡边的内侧面间距与锚爪的横向宽度匹配,能够在锚体滑动过程中限制其横向窜动,确保锚体始终沿滑道纵向中心线运动,不会出现侧向偏移卡滞。
从安装边界来看,该锚滑道的圆柱安装凸台外径与基座上的安装座孔为间隙配合,装配时凸台端面与基座贴合面的平面度要求控制在0.1mm以内,保证安装后滑道的纵向中心线与锚链筒的中心线同轴度偏差不超过0.5°,避免导向轨迹出现偏折。滑道的工作槽面粗糙度要求达到Ra3.2,减少锚体滑动时的摩擦阻力,同时槽面整体做淬火硬化处理,表面硬度达到HRC45-50,能够承受锚体回收时的冲击载荷与长期滑动摩擦,延长构件的使用寿命。结构底部设置的两个定位凸块,在安装时嵌入基座对应的定位凹槽内,承担横向与纵向的剪切载荷,避免销轴长期受剪切力出现变形断裂,将载荷分散到整个基座贴合面,提升连接结构的可靠性。
设计过程中需要重点考量锚体与滑道的接触包角,包角过大会导致锚体滑动时摩擦阻力过大,增加锚机的负载;包角过小则无法起到有效的导向约束作用,锚体容易脱出滑道。该结构的接触包角设置为120°,既保证了足够的导向约束范围,又将滑动摩擦阻力控制在合理区间,匹配常规中小吨位船舶锚机的牵引负载能力。同时滑道的末端设置有向外的喇叭口导向段,喇叭口的扩张角度为15°,在锚体回收接近到位时起到导入作用,即使锚体在水流作用下出现小幅偏移,也能顺着喇叭口顺利滑入主滑道,降低对锚机操作对位精度的要求,提升恶劣海况下锚泊作业的可靠性。
在三维建模过程中,需要重点还原圆弧槽面与两侧挡边的过渡圆角,所有棱边均做R2-R5的圆角处理,避免应力集中,同时安装孔的位置精度、凸台的同轴度都需要严格按照装配公差要求建模,确保后续生成的工程图能够直接指导生产加工。建模时还要注意预留出防腐涂层的厚度余量,所有加工面单边预留0.2mm的涂层厚度空间,避免喷涂防腐涂层后出现装配尺寸超差的问题。这类锚滑道通常配套霍尔锚、斯贝克锚等常用船用锚型使用,不同吨位的船舶对应不同规格的锚滑道,建模时需要根据锚重、锚链直径匹配对应的结构尺寸,确保承载能力满足船级社的相关规范要求,能够承受锚泊作业时的最大冲击载荷,不会出现结构变形、断裂等失效问题。
