机械传动对准支撑构件结构设计

　　在自动化生产线的物料传输工位、工装夹具的定位模组以及小型精密设备的传动衔接部位，这类对准支撑构件的应用十分普遍，它承担着两个相对运动部件之间的位置校准、载荷传递以及运动导向的核心作用，很多时候设备的装配精度、运行稳定性都和这类基础构件的设计合理性直接挂钩。从实际使用场景来看，这类构件常被安装在直线运动模组的行程端点、两个对接工装的衔接位置，或是需要对轴类零件进行径向支撑同时保证周向定位的部位，比如在小型输送线的挡停定位机构里，它可以配合传感器完成待加工工件的位置对准，避免工件偏移导致后续加工工序出现尺寸偏差；在检测设备的样品夹持工位，它能够为检测探头提供稳定的支撑基准，保证检测过程中探头的位置度偏差控制在允许范围内。

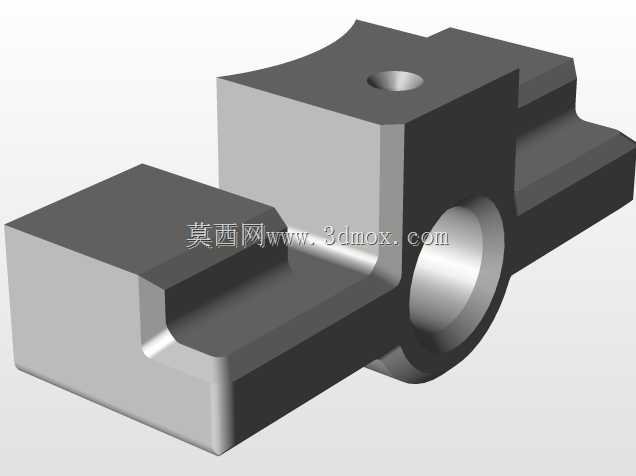

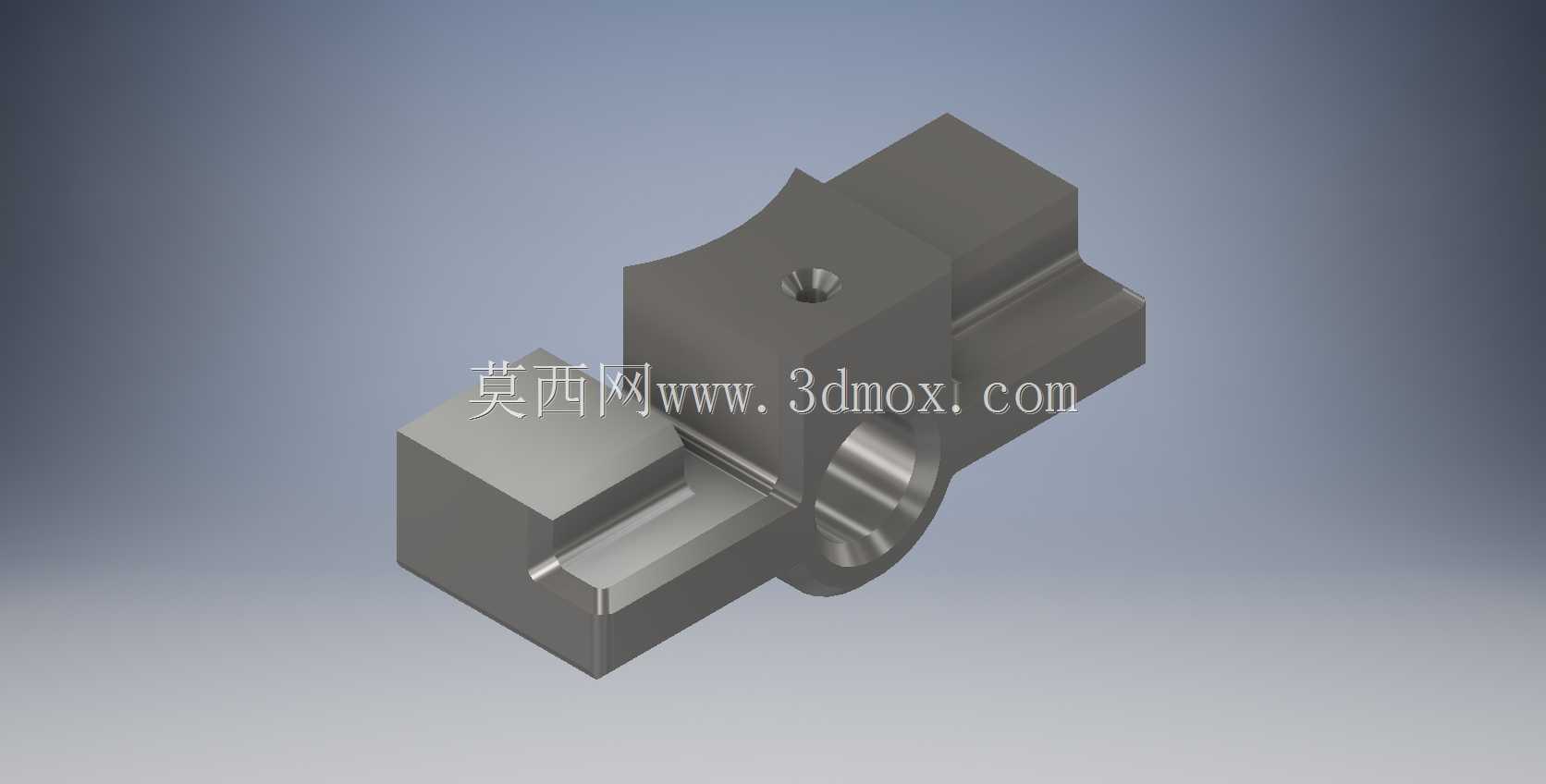

　　从结构设计的角度来看，这个构件采用了一体化的块式结构设计，没有多余的拼接部件，整体刚性表现更好，能够承受一定的径向载荷和侧向冲击力，避免长期使用后出现结构变形导致的定位失准。构件主体一侧设计了圆弧内孔结构，这个内孔是用来穿装导向轴或者支撑轴的，内孔的表面粗糙度需要控制在合理范围内，既要保证轴件穿装后不会出现过大的配合间隙，也要避免配合过紧导致轴件转动或者滑动时出现卡滞。和内孔相邻的位置设计了一个螺纹安装孔，这个孔是用来安装紧定螺钉的，当轴件穿入内孔后，通过拧紧紧定螺钉可以实现轴和支架的相对固定，防止工作过程中轴件出现轴向窜动或者周向转动，保证定位的可靠性。构件另一侧设计了凸台式的导向结构，这个结构可以和配套的滑槽或者导轨配合，实现支架本身的位置调整，当需要调整对准位置时，松开紧定螺钉就可以沿着导轨滑动支架，调整到目标位置后再锁紧固定，调试操作十分便捷。

　　在安装边界的设计上，这个构件的底部安装面做了平面度处理，保证安装时能够和安装基板完全贴合，不会出现安装倾斜导致的内孔轴线偏差。两侧的凸台结构尺寸和配套滑槽的槽宽采用间隙配合，配合公差控制在0.02mm到0.05mm之间，既保证滑动顺畅，又不会出现过大的晃动间隙。内孔的轴线和底部安装面的平行度公差控制在0.01mm/100mm以内，保证穿装在孔内的轴件和安装面保持平行，避免轴件倾斜导致的传动卡滞。顶部的螺纹孔轴线和内孔轴线垂直相交，保证紧定螺钉拧紧时能够垂直压在轴件表面，不会出现偏载导致的螺钉弯曲或者轴件表面压痕不均的问题。

　　在实际选型应用时，需要根据配套轴件的直径选择对应内孔尺寸的构件，同时要核算构件承受的径向载荷是否在材料的许用应力范围内，这类构件一般采用45号钢加工制作，表面做发黑处理提升防锈能力，如果是在腐蚀环境下使用，也可以选择不锈钢材质加工。安装时要先将支架在导轨上预固定，穿入轴件后调整轴的同轴度，确认位置无误后再拧紧紧定螺钉，最后锁紧支架和导轨的连接螺栓，避免安装过程中出现应力集中。日常维护时需要定期检查紧定螺钉是否出现松动，内孔和导向面是否出现异常磨损，如果磨损量超过0.1mm就需要及时更换构件，避免定位精度下降影响整台设备的运行精度。这类构件虽然属于小型基础零件，但在整个机械系统里的作用不可替代，很多设备的故障排查最后都会追溯到这类基础支撑件的磨损或者安装偏差上，因此在设计阶段就需要充分考虑使用场景的载荷、运动频率、调整需求等因素，合理选择结构尺寸和配合公差，才能保证整个机构长期稳定运行。
