带弯接头的工业管路连通组件结构设计

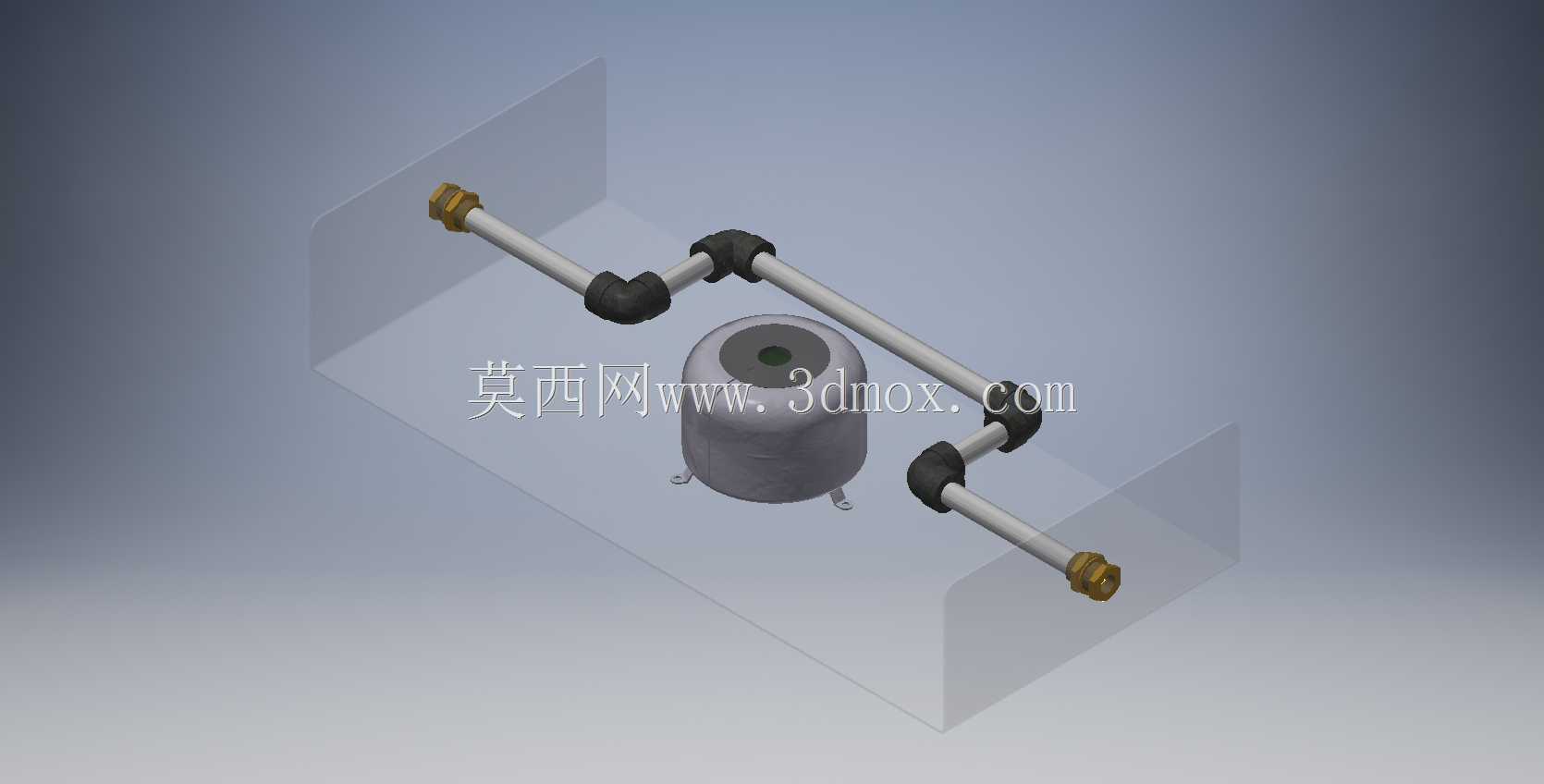

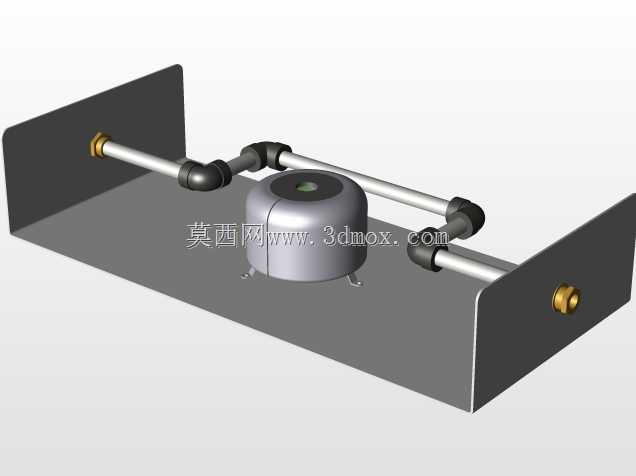

　　这套管路连通组件的设计，最初是针对小型工业罐体的外接介质输送需求做的适配方案，在现场实际工况里，这类组件常被用在小型储液罐、稳压罐的外接气路或者液路布设场景，承担介质从罐体到下游管线的导通、转向衔接作用。从结构布局来看，组件采用两段平行布设的金属硬管作为主体输送段，每段硬管的两端都配置了90度弯头接头，靠近罐体的一端弯头直接对接罐体侧壁的预留接口，远离罐体的一端则配置了外螺纹式终端接头，方便和现场的软管或者快插接口做快速对接。设计阶段首先考虑的是安装边界的避让问题，现场罐体周边往往有其他设备的支架、走线槽，硬管如果直接直线伸出很容易和周边构件发生干涉，所以采用双弯头的转向结构，让管路先从罐体接口水平伸出一段距离后，

　　再通过弯头转向平行于罐体安装面延伸，既避开了罐体底部的安装支脚空间，也给终端接头的拆装预留了足够的操作空间，不用额外做管线的弯折调整就能直接对接下游管路。从功能特性来说，硬管主体采用等径金属管设计，内壁光滑无突变结构，能最大程度降低介质输送过程中的压损，不管是输送压缩空气还是冷却循环液，都能保证流量的稳定性；弯头部位采用卡套式密封结构，和硬管连接的时候不需要做焊接处理，现场安装的时候只需要通过专用工具把卡套压紧就能实现可靠密封，后期如果某一段管路出现损坏，也可以单独拆卸更换，不用整体报废整个管路组件，降低了后期的维护成本。终端的外螺纹接头做了六角台结构设计，现场安装的时候可以用普通开口扳手直接拧动，不需要定制专用工装，

　　适配常规的工程安装工具，能有效缩短现场的安装工时。在尺寸设计上，硬管的伸出长度是根据罐体的常规维护操作空间确定的，终端接头的位置距离罐体安装基准面的距离，刚好预留出成年人手掌握持扳手操作的空间，不会因为离罐体太近导致扳手无法卡入，也不会因为伸出太长导致管路整体刚性下降，避免设备运行过程中因为振动出现管路晃动、接头松动的问题。两个平行管路之间的间距也做了精准控制，既保证两个管路的接头拆装的时候不会互相干涉，也尽可能压缩了整体的安装占用空间，适合在安装空间局促的小型设备内部布设。另外，罐体接口端的弯头和罐体连接的部位，设计了密封垫圈的安装槽，安装的时候放入适配的橡胶或者聚四氟乙烯密封垫，就能实现端面的静密封，

　　能承受常规工业工况下的介质压力，不会出现渗漏问题。整个组件的所有零件都采用标准化的接口尺寸，弯头、硬管、终端接头都可以和市面上同规格的通用管路配件互换，不用单独开模定制非标配件，不管是前期组装还是后期维修替换，都能快速采购到适配的零件。在建模过程中，所有的配合部位都做了公差适配设计，卡套和硬管的配合间隙、弯头和硬管的插入深度、螺纹接头的旋合长度都按照机械设计的通用公差标准做了设定，实际生产加工的时候不需要额外调整尺寸就能顺利装配，不会出现装不上或者配合间隙过大导致密封失效的问题。从实际应用的反馈来看，这类管路组件在小型工业设备的气路、冷却水路布设中适用性很强，既可以用在立式小型罐体的外接管路，也可以调整硬管长度后适配其他设备的管线转向连通需求，结构简单可靠，没有多余的复杂构件，长期运行过程中故障点少，不需要频繁的维护检修。
