穿墙式双套管管路固定安装结构

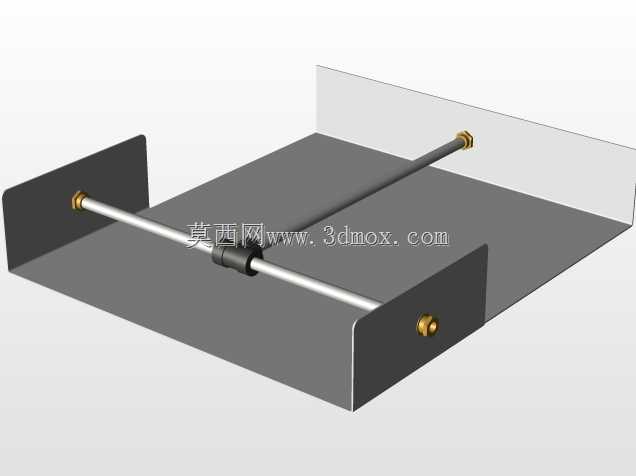

　　在工业流体输送、洁净介质传输、实验室气路以及建筑配套管线布设场景中，双套管并行穿墙的安装结构十分常见，这类结构需要同时兼顾管路固定可靠性、穿墙处密封余量、管路热胀冷缩补偿空间以及后期维护拆装便利性，很多现场安装出现的管路渗漏、固定松脱、管壁磨损问题，本质都是前期安装结构设计没有考虑实际工况的边界约束。这套双套管安装结构采用平行双硬管布设方案，两根金属硬管通过中间的分体式管夹实现相对位置固定，管夹采用对开式抱紧结构，不需要完全拆卸两端接头就能调整管夹的固定位置，适配现场安装时的尺寸偏差修正。管路两端采用外螺纹卡套式接头，这类接头在压缩空气、惰性气体、低压液体输送场景中应用广泛，密封性能稳定，拆装重复利用率高，

　　不需要额外缠绕密封填料就能满足中低压工况的密封要求。从安装边界来看，这套结构适配厚度在100mm以内的墙体或设备隔板安装，穿墙区域预留了足够的管路伸出长度，两端接头距离墙面的距离满足扳手操作空间要求，不需要使用特殊加长工具就能完成接头的拧紧与拆卸作业。设计过程中首先确定了两根管路的中心距参数，这个尺寸既要保证管夹有足够的抱紧接触面积，避免管路受外力时出现相对转动，又要控制整体安装占用空间，避免和周边其他管线、结构件产生干涉。中间的固定管夹除了约束两根管路的相对位置，还能在管路穿墙处承担径向载荷，避免管路自身重量以及外部振动载荷直接作用在两端接头上，减少接头处长期受交变载荷产生的密封失效风险。实际应用中，

　　这类双套管结构常用来输送需要伴热的介质，内管走工艺介质，外管与内管之间的夹层走伴热介质或者保温层，不过这套结构的固定方案同样适配普通并行双管路的安装需求，不管是气路双回路、水路进出水管还是液压系统的高低压油管并行布设，都可以参考这套固定逻辑。在管路走向设计上，两根管路保持完全平行，没有额外的弯折应力，安装时只需要在墙体或隔板上开设两个对应中心距的穿管孔，穿管后调整好两端伸出长度，再将中间的管夹抱紧固定，最后完成两端接头的连接即可，整个安装过程不需要复杂的工装定位，普通管工就能完成作业。考虑到管路工作时会因介质温度变化产生轴向伸缩，管夹的固定位置没有设置在管路的轴向中点，而是偏向其中一侧，给两端预留不同的伸缩补偿量，

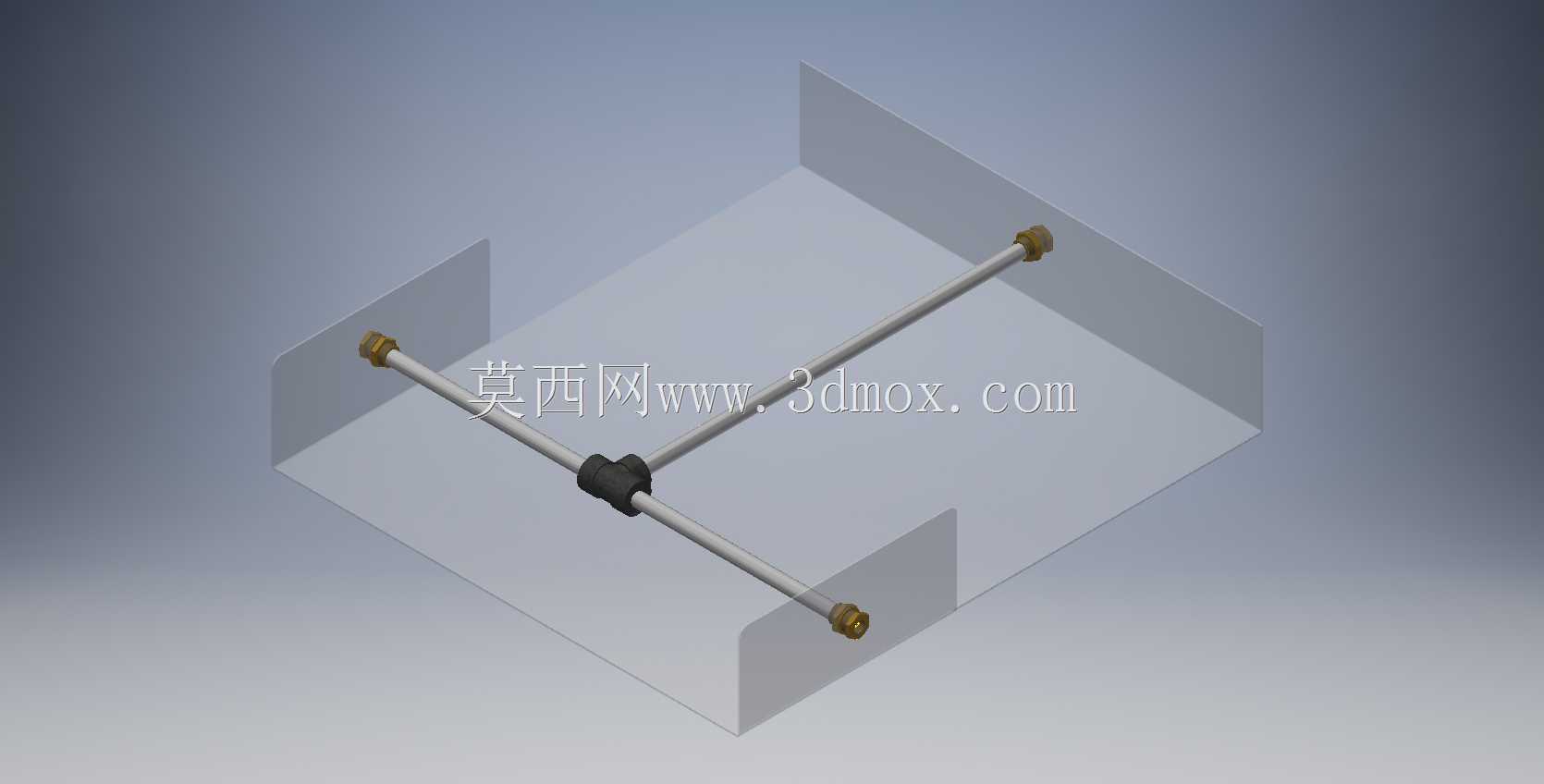

　　避免温度变化时管路因为伸缩受限产生弯曲变形，甚至在接头处产生过大的轴向推力。另外，穿墙位置的管路外壁没有设置额外的凸起结构，后期可以根据现场密封需求，在穿管孔处加装密封圈、防火泥或者装饰盖板，不需要对管路本身进行二次加工。这套结构的三维建模过程中，所有配合尺寸都按照实际安装公差进行了预留，管夹与管路的配合采用基孔制间隙配合，装配时不会出现过紧无法装入或者过松无法有效固定的问题，接头的螺纹尺寸、扳手空间都符合通用五金件的标准参数，选型时直接采购标准件就能完成装配，不需要定制特殊规格的紧固件。很多现场施工人员在布设并行双管路时，习惯采用独立管卡分别固定两根管路，这种方式很难保证两根管路的平行度，安装后容易出现接头别劲的问题，长期运行后很容易出现渗漏，而采用中间一体式管夹先固定两根管路的相对位置，再整体穿装固定的方式，能很好地规避这类问题，同时还能减少现场管卡的使用数量，降低安装物料成本。对于需要在设备面板、试验台架上布设双管路的场景，这套安装结构的固定逻辑同样适用，只需要根据面板厚度调整管路的伸出长度，就能适配不同的安装场景，不需要对整体结构做大幅修改。
