多管路交叉布设渠化管路连接结构

　　在流体输送类设备的内部布设环节，管路交叉干涉一直是结构设计阶段需要重点规避的问题，尤其是在安装空间局促、多介质需要并行输送的工况下，合理的管路渠化排布能够大幅压缩设备整体占用空间，同时降低管路弯折带来的流阻损失，减少接头渗漏的风险点。这套渠化管路结构，主要针对设备内部狭小腔体内的多管路并行输送场景设计，常见于液压动力单元内部的压力油管路布设、小型化工实验装置的多介质流体通路、制冷机组内部的冷媒管路排布等场景，能够在有限的安装边界内完成四路不同管路的交叉走向规划，避免管路之间的硬接触磨损，同时保证每一路管路的弯折半径都符合流体输送的工程要求，不会出现过小弯折导致的流道截面突变、局部压力损失过大的问题。从结构设计逻辑来看，

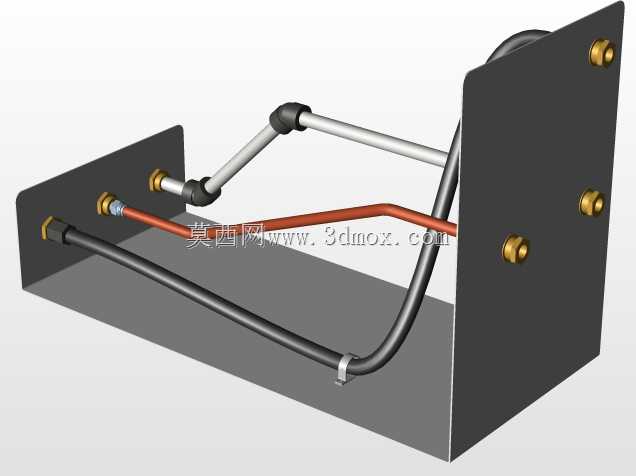

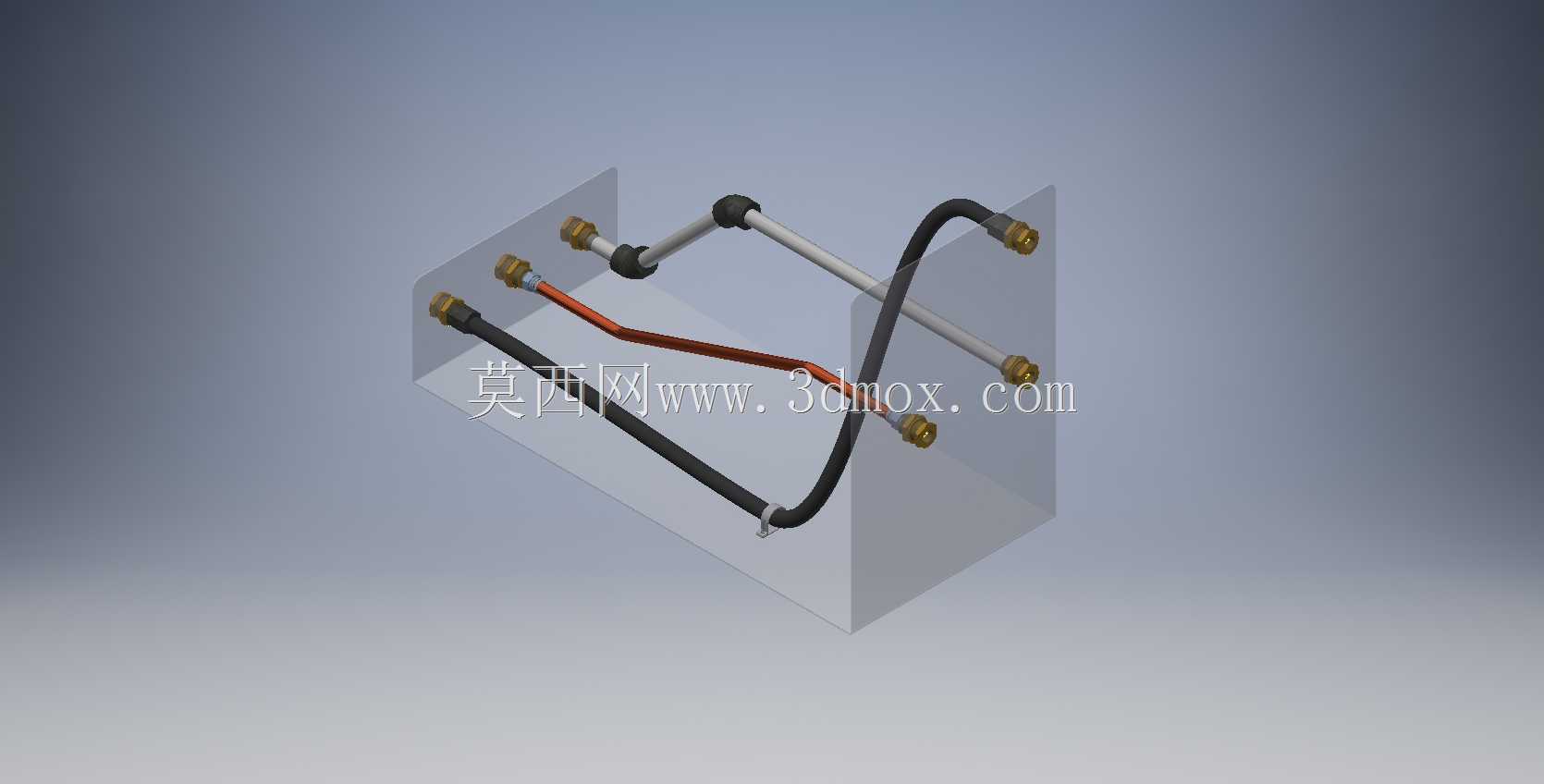

　　这套管路采用了硬管与接头组合的布设方式，不同管路根据输送介质的特性选择了差异化的管体材质，其中深色管体适配高压流体输送，管壁厚度满足额定压力下的强度要求，红色管体可用于区分不同介质回路，金属色硬管则用于刚性支撑需求更高的通路，所有管路端部都采用标准外螺纹接头搭配密封结构，能够直接与设备腔壁上的预设接口对接，不需要额外制作过渡转接件。在安装边界的规划上，整套管路的固定依托两侧的安装基准面完成，所有接头的伸出长度都经过精确核算，保证安装后接头端面与腔壁安装面完全贴合，密封件压缩量处于合理区间，不会出现过压导致的密封件永久变形，或是压缩量不足导致的渗漏问题。管路的空间走向经过三维空间的路径优化，

　　交叉位置的管路在垂直于安装面的方向上预留了足够的安全间隙，避免设备运行过程中振动导致管路相互碰撞摩擦，长期使用出现管壁磨损破损的问题。每一段管路的弯折角度都经过流场仿真验证，弯折处采用圆弧过渡，不存在直角弯折的结构，能够有效降低流体在管路内流动时的局部阻力，减少输送过程中的压力损耗，同时避免介质内的固体杂质在弯折位置沉积堵塞管路。在实际装配环节，这套渠化结构的所有管路都预设了统一的安装基准，装配时不需要现场反复配弯调整，只需要按照预设的空间位置将接头对准安装孔位锁紧即可，能够大幅缩短设备的总装周期，降低现场管路施工的技术门槛，同时保证每台设备的管路布设一致性，避免人工配管带来的个体差异，

　　减少后期运维过程中因为管路走向不合理导致的故障点。针对不同工况的适配需求，这套管路结构的管体长度、接头规格都可以根据实际安装腔室的尺寸做参数化调整，三维建模过程中已经将每一段管路的路径参数、接头安装位置做了全约束定义，调整安装边界尺寸时只需要修改对应参数即可快速生成适配的管路模型，不需要重新绘制路径，能够大幅提升同类型设备管路设计的效率。在管路固定方面，除了两端的接头固定之外，长跨度的管路上还预设了管夹安装位，可根据设备的振动等级选择加装固定管夹，进一步提升管路的运行稳定性，避免共振导致的接头松动问题。
