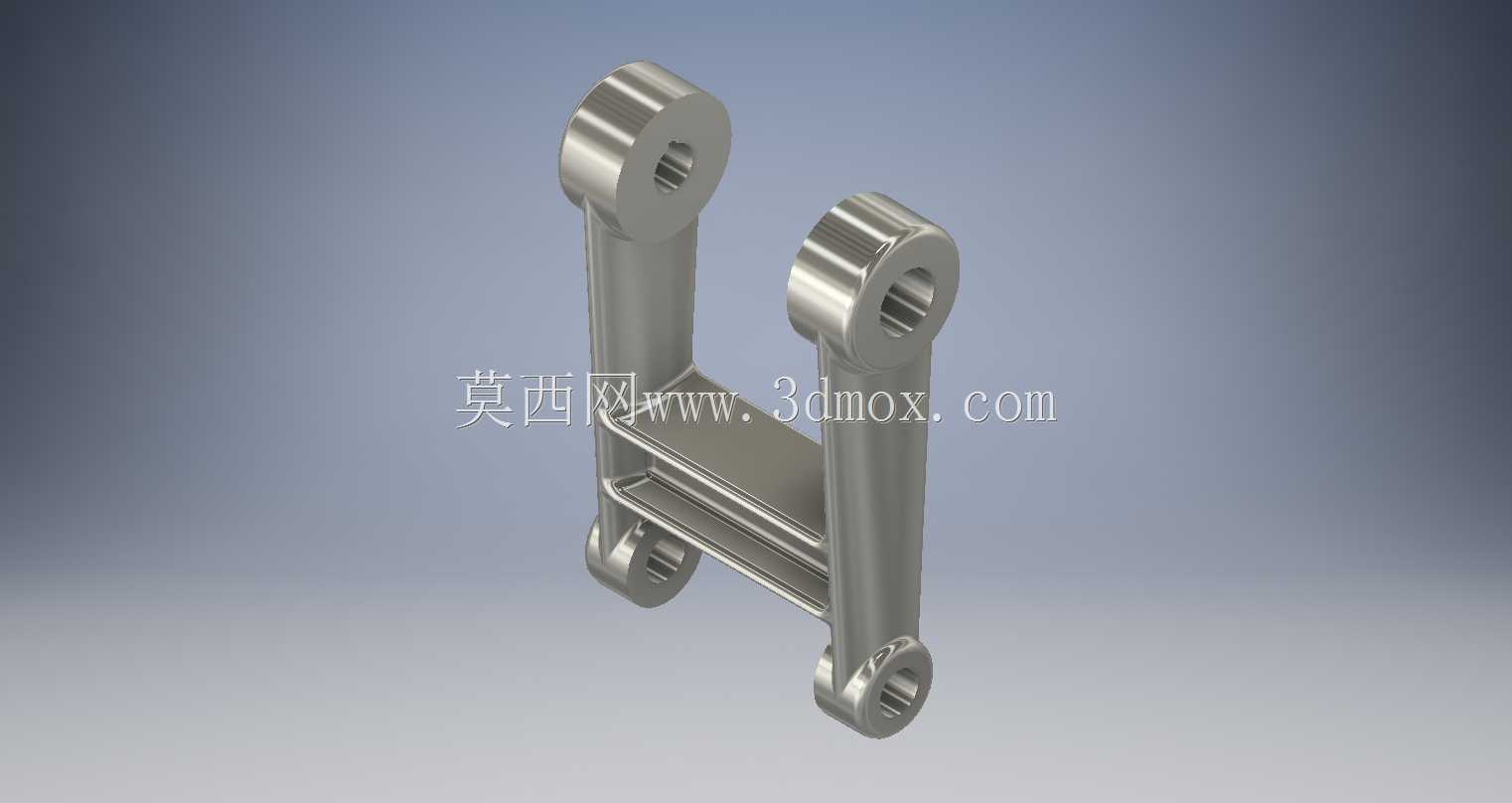

双铰接平行连接金属连杆结构件

　　这类双铰接平行连杆结构件，常见于各类需要同步联动、等距位移传递的机械传动场景中，比如轻工设备的门体联动开合机构、输送线的侧挡同步调整结构、小型工装夹具的同步夹紧单元，还有部分户外健身器材的联动受力结构里都能见到同原理的构件。从实际使用场景来看，这类构件的核心作用是在两个铰接支点之间传递固定间距的同步运动，避免单侧受力出现的偏转卡滞问题，相比单根连杆的传动形式，双杆平行的结构能大幅提升受力时的抗扭性能，不会因为侧向载荷出现杆体扭转变形，导致铰接孔位偏磨、运动卡顿的问题。

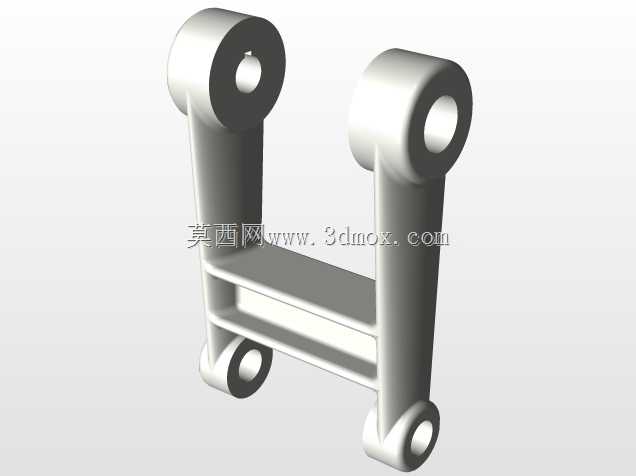

　　从结构设计逻辑来看，两端的铰接环采用同轴等径设计，上下两组铰接孔的中心距完全一致，保证安装后两端的转动副轴线始终保持平行，不会出现安装错位带来的附加应力。中间的连接横梁设置在两根杆体的中部位置，既可以强化两根平行杆的整体刚性，避免杆体在受拉压载荷时出现外张或者内收的变形，同时也不会干涉两端铰接位置的转动空间，在安装配套的铰接销轴时，横梁的位置刚好留出了足够的扳手操作空间，不会出现装配时工具无法伸入的问题。杆体本身采用等截面的矩形结构，相比圆杆结构，矩形截面在垂直于连杆运动平面的方向上拥有更好的抗弯模量，能承受更大的侧向载荷，同时平面结构也方便在装配时做定位基准，打表找正的时候不需要额外加工定位平面。

　　从安装边界来看，两端铰接孔的内径尺寸适配常用的标准圆柱销轴，孔端做了小尺寸的倒角处理，既可以在装配时引导销轴顺利穿入，也能去除加工后的锐边毛刺，避免安装时划伤操作人员或者配套的轴套零件。铰接环的厚度经过匹配计算，和常规配套的轴套宽度、安装耳板的间隙尺寸适配，安装后不会出现轴向窜动量过大的问题，也不会因为厚度过大导致安装时无法卡入对应耳板的间隙内。两根平行杆的外侧间距、内侧间距都经过尺寸校核，在整个运动行程范围内，杆体不会和周边的固定结构件发生运动干涉，当连杆绕两端铰接点做最大角度摆动时，杆身的所有轮廓都在预设的运动包络范围内，不会出现剐蹭周边管线、结构件的情况。

　　在实际选型应用时，这类连杆适合用在往复摆动的传动链路里，传递拉压方向的载荷，不适合传递大扭矩的转动载荷，因为铰接结构本身是为转动自由度设计的，无法承受周向的扭转力矩。如果应用在有腐蚀环境的场景中，可以在现有金属材质基础上做表面镀层处理，不改变整体结构尺寸就能提升耐蚀性能；如果是用在重载场景，可以适当加大铰接孔的直径、增加杆体的截面厚度，同步调整中间连接横梁的厚度，就能提升整体的承载能力，不需要改动整体的结构形式。建模过程中，铰接孔的同轴度、两根杆的平行度是需要重点保证的形位公差，要是孔位同轴度偏差过大，安装销轴后会出现别劲的问题，运动过程中阻力会大幅提升，还会加剧销轴和孔位的磨损，缩短构件的使用寿命；如果两根杆的平行度不足，安装后两端的铰接点会出现错位，导致整个传动链路运动不畅，甚至出现卡死的情况。另外，所有棱边都做了小圆角处理，避免应力集中，尤其是铰接环和杆体连接的位置，是应力集中的高发区域，圆角过渡可以有效分散载荷，避免长期受交变载荷出现疲劳断裂的问题。
