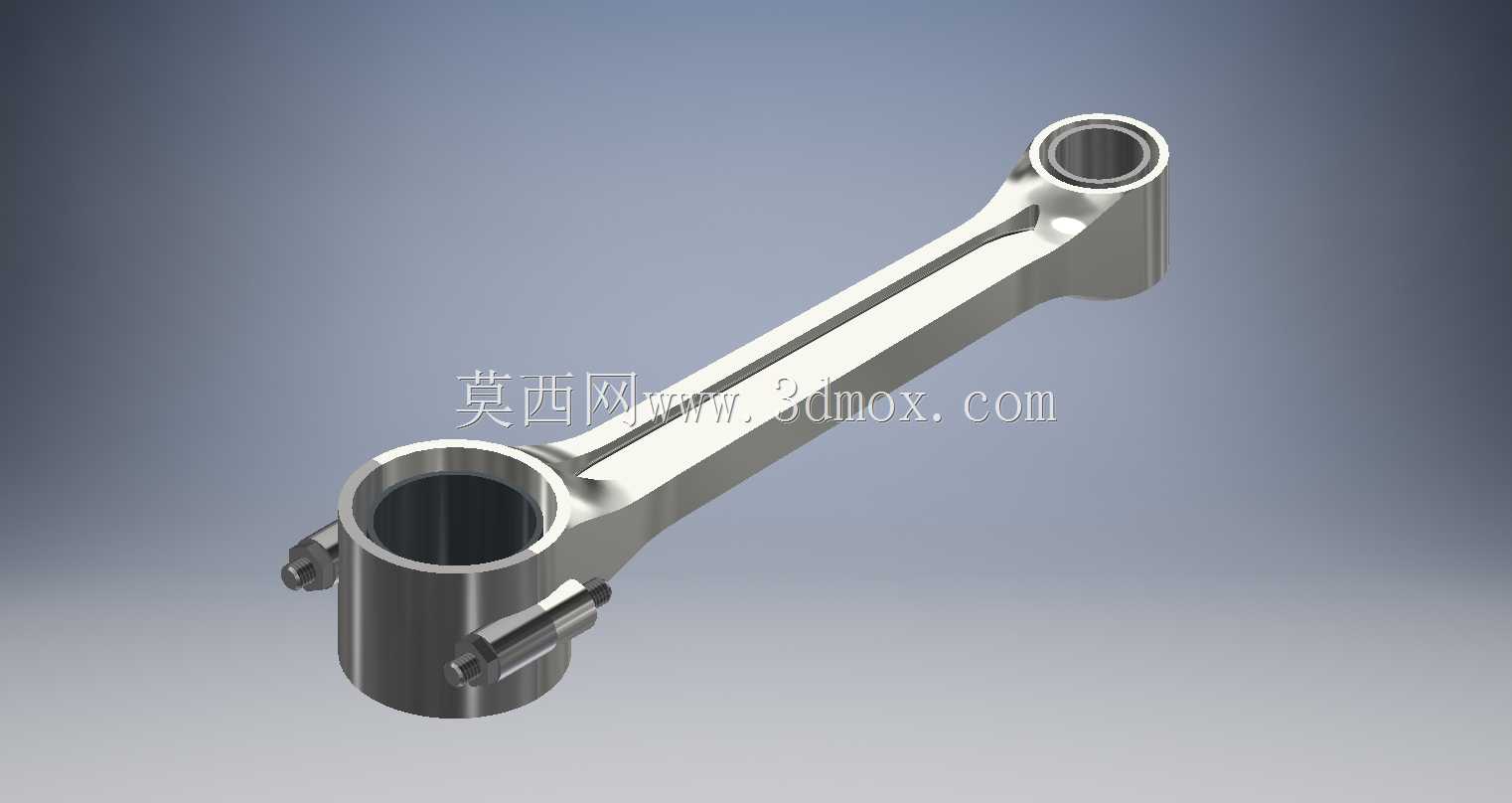

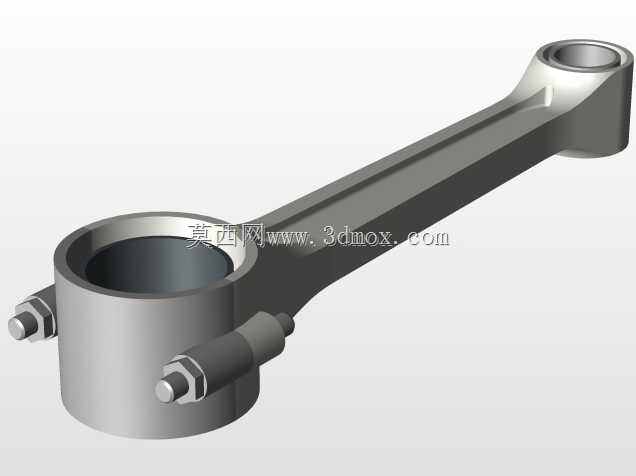

内燃机分体式连杆结构三维数模

　　在往复式动力机械的传动链路里，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，这套分体式连杆结构，主要适配中小排量车用内燃机、通用小型汽油机以及固定式柴油发电机组的动力单元，日常工作中需要持续传递交变的爆发压力与惯性力，对结构强度、刚度与装配适配性都有明确的工程要求。

　　从实际使用场景来看，这类连杆广泛搭载在乘用车发动机、小型工程机械动力头、农用机械动力单元中，工作时上端通过活塞销与活塞组件连接，下端的分体式大头通过轴瓦抱紧曲轴的连杆轴颈，将活塞承受的燃气燃烧作用力传递给曲轴，完成动力输出的运动形式转换。不同于一体式连杆结构，这套模型采用的斜切口分体大头设计，能够在满足曲轴连杆轴颈装配通过性的前提下，尽可能缩小大头的径向轮廓尺寸，避免发动机运转过程中连杆大头与曲轴箱内壁、曲轴平衡块发生运动干涉，适配多数横置布局的紧凑型发动机舱安装需求。

　　设计过程中优先考虑了受力路径的合理性，杆身采用工字形截面结构，在保证纵向抗弯、抗扭刚度的同时，尽可能削减非受力区域的材料冗余，降低连杆自身的往复运动质量，以此减小高转速工况下的惯性载荷，降低曲轴系的整体负荷。杆身与大小头的过渡区域全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险，这也是连杆类零件设计中需要重点关注的细节——交变载荷下的应力集中点往往是疲劳失效的起始位置，平滑过渡的曲面结构能够有效分散应力流，提升构件的疲劳寿命。

　　大头端的分体结构采用两个高强度连杆螺栓实现紧固，模型中完整还原了螺栓安装座的定位凸台结构，装配时能够实现连杆盖与杆身的精准对位，避免装配错位导致的轴瓦同轴度偏差，保障轴瓦与曲轴轴颈的配合间隙处于设计区间内，防止运转过程中出现偏磨、烧瓦等故障。小头端设计有贯通的衬套安装孔，压入铜基衬套后能够降低活塞销的转动磨损，衬套与活塞销的配合间隙通常控制在0.01-0.03mm区间，既保证转动灵活性，又避免过大间隙产生的敲击异响。

　　从安装边界来看，这套连杆的中心距尺寸适配常规70-90mm缸径的内燃机，小头内径适配20-25mm直径的活塞销，大头内径适配40-50mm直径的曲轴连杆轴颈，安装时需要严格控制连杆螺栓的拧紧力矩与拧紧顺序，按照对角线分次拧紧的工艺要求操作，保证连杆盖与杆身的结合面完全贴合，避免结合面出现间隙导致的螺栓附加载荷。杆身侧面设计有定位凸点，用于装配时区分连杆的安装方向，确保连杆大头的喷油孔能够对准活塞裙部，实现运转过程中对活塞销与缸壁的飞溅润滑。

　　在实际选型匹配过程中，这类连杆需要根据发动机的最高爆发压力、额定转速、活塞行程参数来校核杆身的强度与刚度，通常会通过有限元分析模拟最大压缩工况、最大拉伸工况下的应力分布，确保最大应力值低于材料的许用疲劳极限。模型中还原的结构细节，能够直接用于发动机曲柄连杆机构的运动仿真，验证活塞、连杆、曲轴三者的运动干涉情况，也可作为连杆加工工艺编制、夹具设计的参考依据，帮助结构设计人员快速完成动力单元的传动系布局，减少重复建模的工作量。不同于简化的连杆示意模型，这套数模完整保留了连杆的工艺结构细节，包括大头端的轴瓦定位槽、螺栓孔的沉台结构、杆身的拔模斜度，能够直接导入工程软件进行后续的工程图生成、干涉检查与仿真分析工作，适配动力机械设计、教学演示、结构优化等多场景的使用需求。
