异形杠杆式连接摇臂结构设计

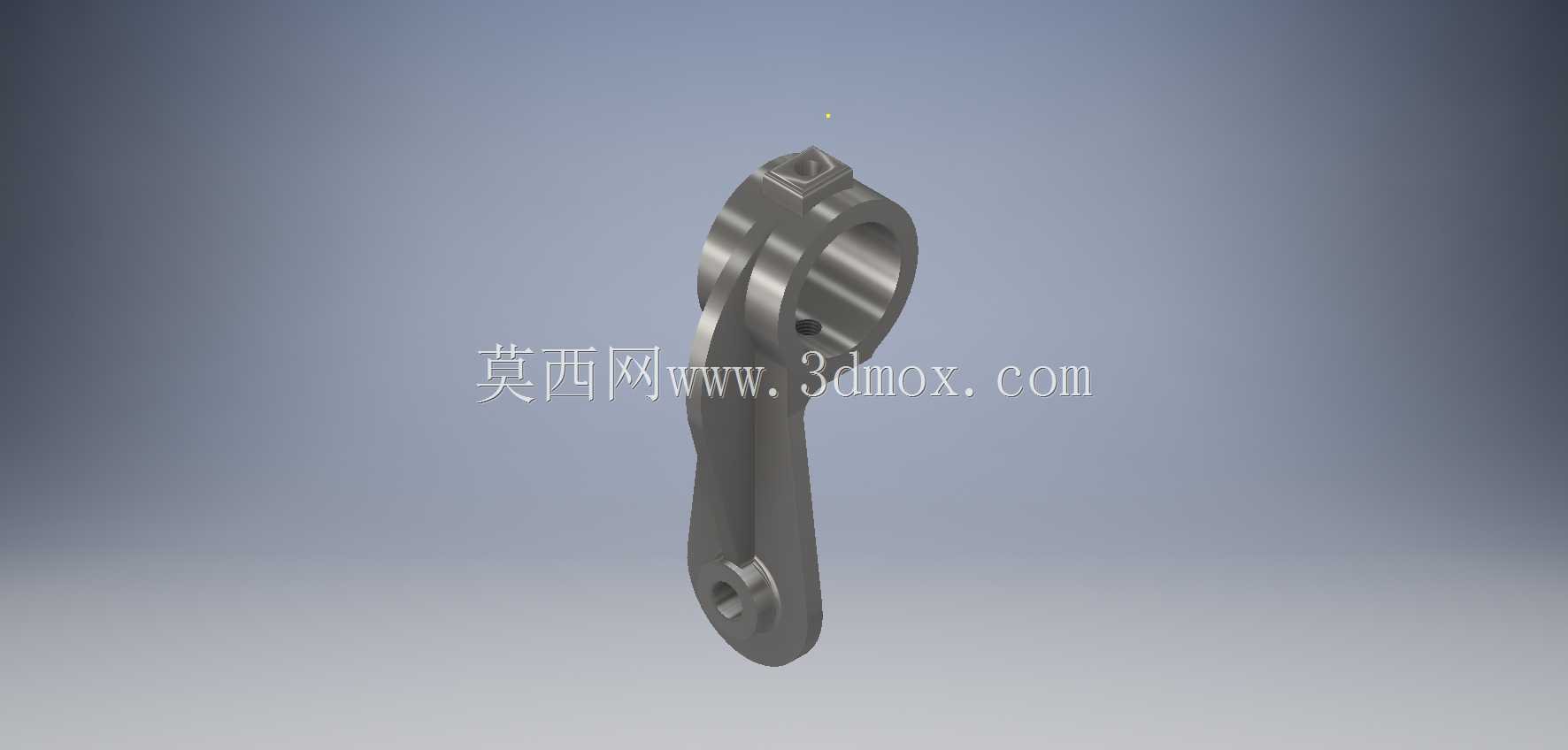

　　这类带偏心铰接孔的异形摇臂构件，常见于中小功率内燃机的配气机构末端、轻工自动化设备的间歇传动连杆组、以及小型工程机械的操纵联动机构中，核心作用是将旋转轴的圆周摆动转化为指定方向的往复直线或摆角输出，同时承担传动过程中的载荷传递与运动轨迹约束功能。从结构形态来看，构件主体采用长条形变截面设计，上端为带内孔的加厚轴套段，内孔表面预留了一定的加工余量适配不同公差等级的铰接销轴，轴套顶端设置的小凸台结构，用于安装轴向定位卡簧或者注油嘴，避免铰接副工作过程中出现轴向窜动，同时方便日常维护时补充润滑脂降低铰接面磨损。构件中段采用平滑过渡的曲面流线型设计，并非单纯为了外观规整，而是通过有限元应力分析优化后的截面形态，在保证整体抗弯、

　　抗扭强度的前提下尽可能削减非受力区域的材料厚度，降低构件自身转动惯量，减少高速摆动工况下的惯性冲击，避免传动系统出现额外的振动载荷。下端的铰接孔位置相对上端轴套中心存在固定偏心距，这个偏心距的尺寸直接决定了杠杆传动比，设计时需要匹配整套连杆机构的输出行程与输入扭矩参数，若偏心距偏差超过0.1mm，就会导致终端执行件的行程不足或者过载，因此建模过程中两个孔的中心距尺寸公差需要严格控制在IT7级精度范围内。安装边界方面，上端轴套的外径尺寸需要匹配安装座的轴承位尺寸，装配时通常会在轴套外圆与安装座之间加装铜套或者滚针轴承，降低转动摩擦阻力，下端铰接孔用于连接从动连杆，孔的端面需要加工出沉台适配连杆接头的定位凸缘，

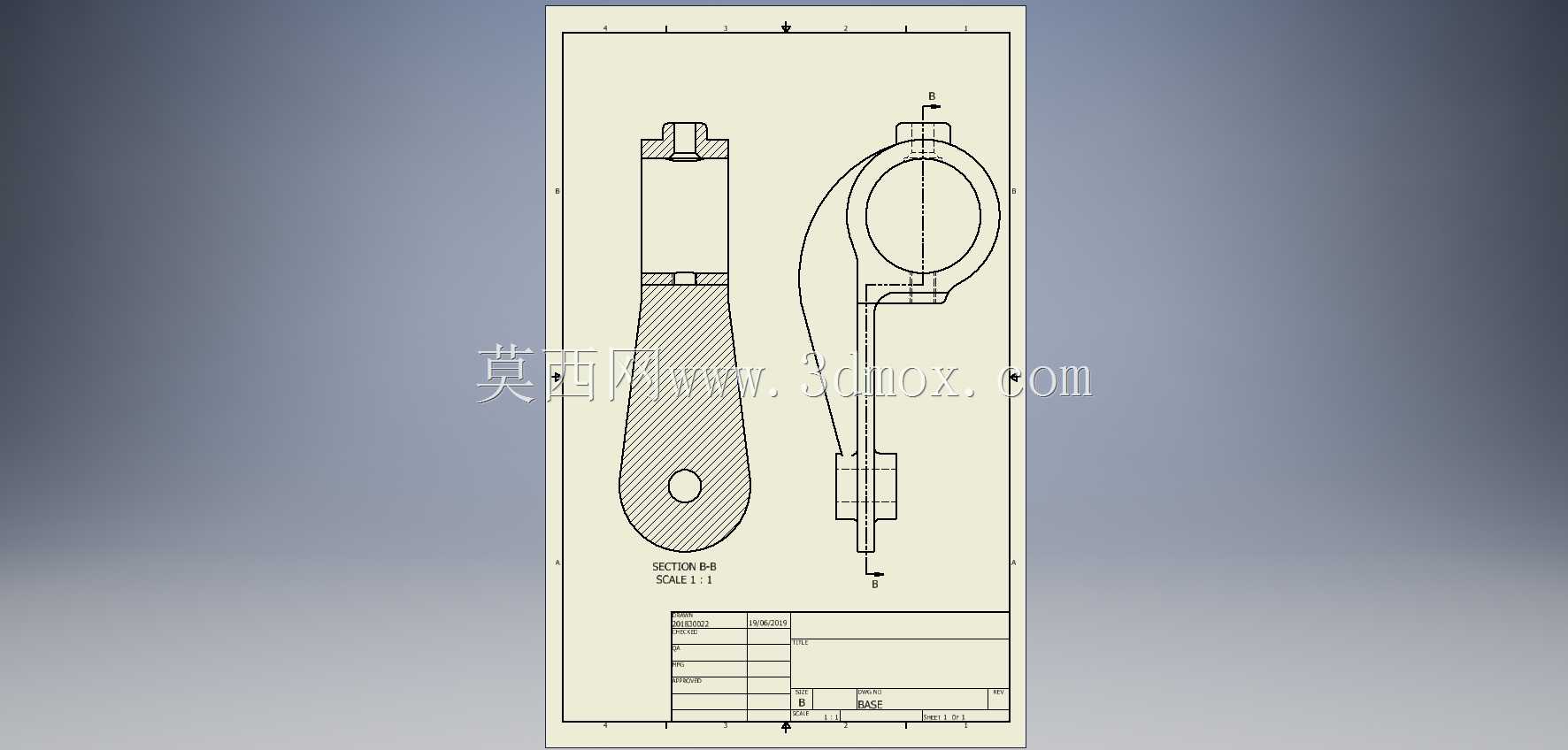

　　保证铰接后连杆与摇臂的工作面处于同一平面，避免传动过程中出现侧向弯矩导致构件变形。实际工况下，这类摇臂承受的载荷多为周期性交变载荷，因此建模时除了保证各安装位的尺寸精度，还需要在轴套与杆身的过渡位置设置合理的圆角，避免应力集中导致构件在长期循环载荷下出现疲劳断裂。不同于等截面的直杆类传动件，这类异形摇臂的曲面外形无法通过简单的拉伸特征完成建模，需要先绘制两个铰接孔的中心定位线，确定偏心距与整体安装边界后，再通过多截面放样构建杆身的基础形态，之后对各受力过渡位置做圆角优化，最后完成凸台、孔位等细节特征的构建，建模过程中需要随时核对各安装面的配合尺寸，保证后续生成的工程图能够直接指导生产加工，不需要二次调整尺寸参数。

　　在自动化设备的连杆传动场景中，这类摇臂通常搭配复位弹簧使用，上端轴套固定在设备机架的固定销轴上，下端铰接孔连接执行推杆，当驱动端带动摇臂绕上端轴套摆动时，即可推动推杆完成预设的直线推送动作，由于构件自身重量较轻，摆动过程的响应速度更快，能够适配每分钟120次以上的高频间歇动作工况，且变截面的结构设计让构件在长期高频动作下依然能保持足够的结构刚度，不会出现杆身弯曲变形导致的动作卡滞问题。
