带内花键轮毂式金属传动轮结构设计

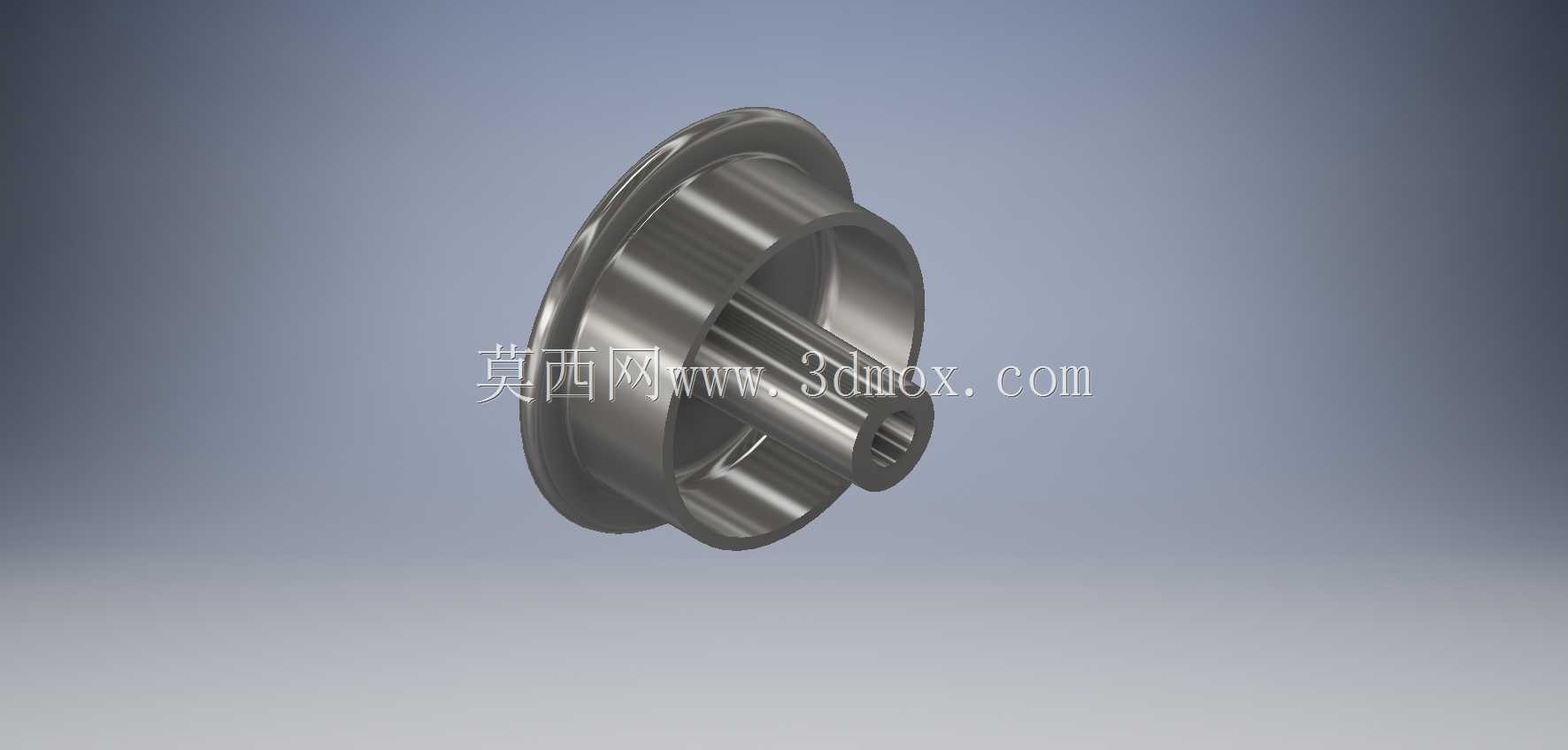

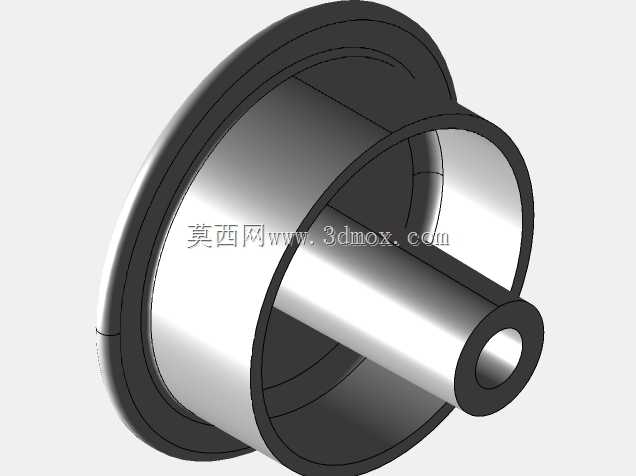

　　该带内花键的轮毂式传动轮，常见于中小功率的机械传动链路中，多数配套在轻载输送设备、小型农用机具、轻工包装生产线的动力传递环节，用来实现轴与轮体之间的扭矩同步传递，同时可通过轮缘的槽型结构配套皮带、绳索类挠性传动件，完成动力的转向或转速匹配输出。从实际使用场景来看，这类轮体往往安装在设备的中段传动位置，一端通过内花键与动力输出轴啮合，避免平键连接长期运行后出现的键槽磨损、轴轮打滑问题，花键的多齿啮合特性也能让轮体承受更大的交变扭矩，适配频繁启停的传动工况。轮体的外形采用了单侧带凸缘的盘式结构，凸缘的作用是对配套的挠性传动件形成侧向限位，防止设备运行过程中传动带出现跑偏、脱槽的故障，轮缘内侧的环形凹槽经过圆弧过渡处理，

　　能减少传动件与轮体接触位置的应力集中，延长传动件的使用寿命。设计过程中优先考虑了安装边界的适配性，轮体的中心内花键采用标准渐开线齿形，齿向公差控制在合理范围内，保证与轴装配时的同轴度要求，避免高速转动时出现偏摆振动；轮体的轮毂部分做了加厚处理，花键的有效啮合长度满足扭矩传递的强度要求，不会因为啮合长度不足导致花键齿面压溃失效。轮体的外圆与内花键的同轴度、凸缘端面与轴线的垂直度都是设计时重点控制的形位公差，这类公差直接影响轮体转动时的动平衡表现，若公差超差，设备运行到额定转速时会产生明显的振动，连带影响相邻轴承、轴系的使用寿命。从结构细节来看，轮体内部的辐板部分采用了等厚设计，在保证整体结构刚度的前提下尽可能降低轮体自身重量，

　　减少转动惯量，让设备启停过程更加平稳，辐板与轮毂、轮缘的连接位置全部采用圆角过渡，避免机加工过程中出现应力集中导致的零件开裂，同时也能减少热处理环节的变形风险。实际选型适配时，需要重点核对轮体的安装轴向尺寸，确认凸缘的外径、轮槽的宽度与配套传动件的尺寸匹配，内花键的模数、齿数、压力角必须与对接的花键轴完全一致，装配前需要清理花键齿面的毛刺，涂抹润滑脂减少初期啮合的磨损。这类轮体的材质一般选用中碳钢经调质处理，齿面根据载荷情况可选择高频淬火提升硬度，应对长期啮合的磨损需求，轮体的非配合表面做氧化处理即可满足常规工况的防锈要求，若应用在潮湿、有腐蚀介质的场景，可额外做表面镀锌或喷塑处理。在三维建模过程中，

　　花键部分的齿形绘制需要严格遵循标准齿廓参数，通过参数化特征生成齿形后做阵列处理，保证每个齿的尺寸一致性，轮体的过渡圆角、倒角细节都需要完整还原，避免后续生成工程图时出现工艺标注遗漏，建模完成后需要做装配干涉检查，确认轮体与周边的机架、护罩等部件不存在运动干涉，预留足够的安装操作空间，方便后期设备维护时的拆装作业。
