双铰接耳座式机械连接支撑构件

　　该构件属于机械传动与支撑系统中的典型铰接连接部件，在各类工装夹具、自动化输送线、小型专用设备的连杆机构中应用广泛，主要承担相邻运动部件之间的铰接承载、运动轨迹约束以及静态支撑定位的作用。从结构功能来看，构件一端设置的两个同轴铰接耳孔，是核心的运动连接部位，孔位的同轴度公差直接决定了铰接销轴装配后的转动顺畅度，若同轴度偏差超过0.02mm，销轴装配后会出现卡滞、偏磨问题，长期运行会造成耳孔内壁拉伤、销轴变形，因此建模过程中两个耳孔的中心轴线必须严格共线，耳孔的内径公差按照H7级精度预留加工余量，适配标准圆柱销轴的过渡配合要求，保证转动副的间隙控制在合理区间，既不会因间隙过大产生运动冲击，也不会因间隙过小出现转动卡涩。

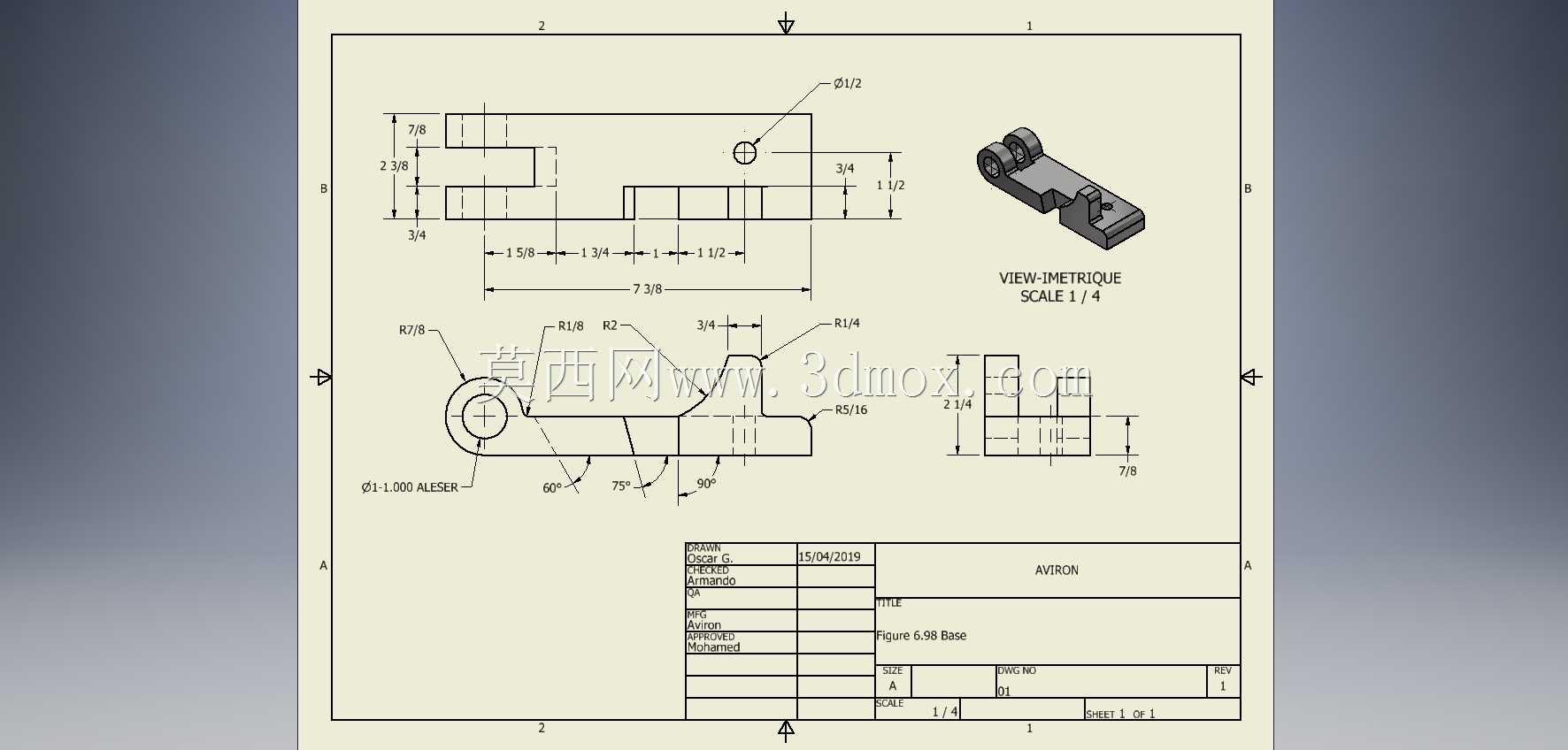

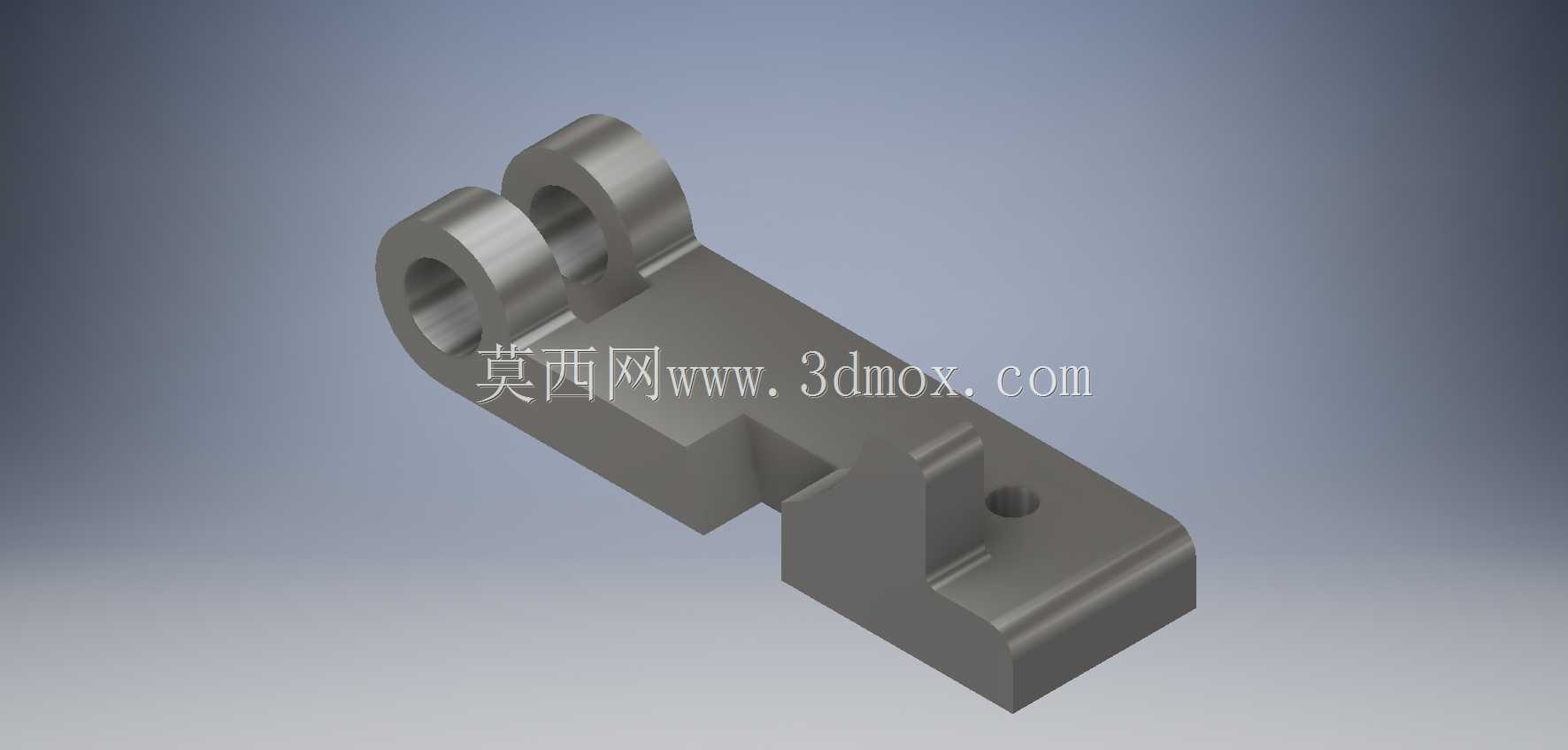

　　构件主体的块状基座部分，是整个零件的承载基体，从耳孔位置延伸出的阶梯式结构，并非随意设计的造型，而是根据安装空间的避让需求做的结构优化：基座侧面的凸台与凹槽结构，一方面是为了在装配时与相邻固定件的卡位结构配合，实现快速定位，减少装配时的调整工作量，另一方面是通过去除非承载区域的材料，在保证整体结构刚度的前提下降低零件自重，减少运动过程中的惯性负载。基座末端设置的单个螺纹安装孔，是整个构件与固定机架连接的锁紧点位，孔位的位置度公差需要控制在0.05mm以内，保证装配后铰接耳的中心高度与设计值一致，避免连杆机构运动时出现轨迹偏差。从安装边界来看，该构件的整体外轮廓尺寸适配小型自动化设备的安装空间，两个铰接耳的外端面间距、

　　耳孔中心到基座安装面的垂直距离、基座的总长度这些关键尺寸，都需要在建模时严格按照装配链的尺寸链计算结果设定，避免出现装配干涉。比如耳孔中心到基座底面的高度尺寸，会直接影响连杆机构的运动行程，若尺寸偏差过大，会导致驱动部件的行程超出设计范围，出现机构卡死或者运动不到位的问题。设计过程中，针对铰接耳部位的受力特点，在耳孔与主体基座的连接位置做了圆角过渡处理，避免应力集中造成的断裂风险，因为铰接部位在承受交变载荷时，直角连接处的应力集中系数会达到3以上，长期受交变载荷作用很容易出现疲劳裂纹，而设置R2-R3的过渡圆角后，应力集中系数可以降低到1.5以下，大幅提升零件的疲劳寿命。基座底部的安装面设置了0.8mm的表面粗糙度要求，

　　保证安装后与机架表面的贴合度，避免因贴合间隙造成的构件倾斜，影响铰接副的对中精度。从实际使用场景来看，这类构件常出现在小型气动连杆压紧机构、输送线的挡停摆臂机构、工装夹具的旋转压头部位，工作时主要承受径向的铰接载荷以及少量的轴向窜动力，因此材质一般选用45号钢或者铝合金，根据负载大小选择：负载较大的场合采用45号钢调质处理，表面做发黑防锈处理；负载较轻、需要降低运动惯量的场合采用6061铝合金硬质阳极氧化处理，兼顾轻量化与耐磨性能。建模时需要注意，铰接耳的端面要与孔中心保持垂直，垂直度公差控制在0.03mm以内，避免销轴装配后出现端面偏磨，同时基座上的凹槽结构的棱边需要做0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者相邻零件的表面。另外，构件上的所有非加工面都按照铸造或者铣削的通用公差要求设定，不需要过高的精度，在保证功能的前提下控制加工成本，毕竟这类通用连接构件的用量较大，成本控制也是设计过程中需要考虑的重要因素。
